Одной из важных составляющих безопасного и комфортного передвижения на автомобиле является хорошая обзорность происходящего на дороге, а особенно это касается холодного времени года. Процесс очистки снегового и ледяного покрова с ветрового стекла - это не только физически утомляющая работа, но и требует определенного времени. Обычно эту работу приходится проделывать поутру, в тот момент, когда срочно нужно куда-то ехать. В последнее время автолюбители немного упростили себе эту задачу, применяя обогрев лобового стекла. Своими руками его можно установить в домашних условиях без существенных на то финансовых затрат. Это изобретение позволяет держать поверхность стекла в незамерзшем состоянии даже при сильных снегопадах и морозах. В этом обзоре приведены типы обогревов и способы их установки на ветровое стекло самостоятельно.
Устройство элемента с подогревом

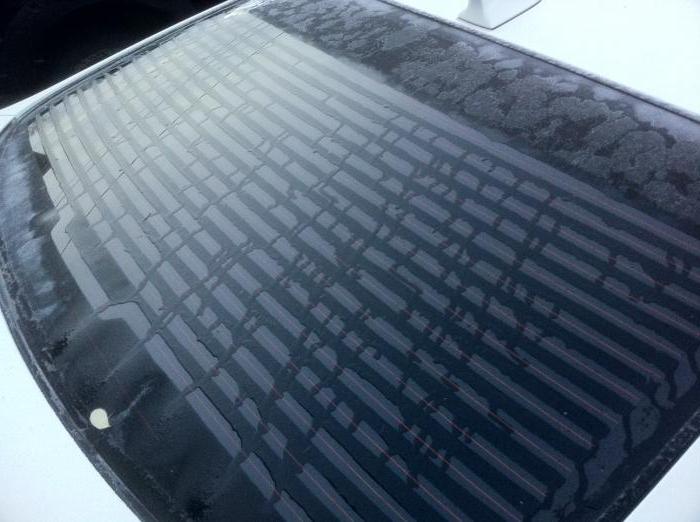

Система обогрева стекла - это набор нитей накала определенного предназначения, которыми оснащается ветровое. Питается это устройство от бортовой сети и электронного блока управления. В зависимости от типа обогрева расположение нитей накала может быть разным. Часто на авто устанавливается только обогрев зоны дворников. Это нужно для очистки их от снежной и ледяной корки, а также для придания эластичности резиновым щеткам. Все остальное работает за счет штатной системы. без нитей накаливания также имеет широкое применение. Зачастую такое приспособление устанавливают народные умельцы на авто, стекла которых не оборудованы штатным обогревом.

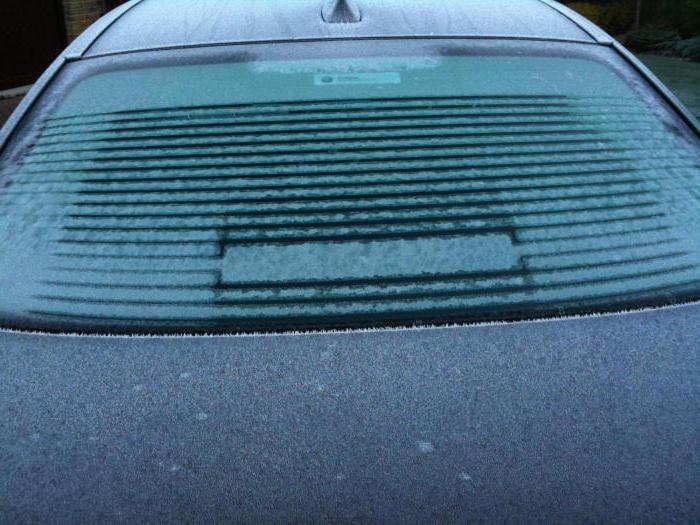

Второй вариант - это расположение нити по периметру окна. При таком раскладе прогревается полностью все стекло. Первое время после установки электрического обогрева водители чувствуют некий визуальный дискомфорт, так как полосы устройства бросаются в глаза. Но по происшествии некоторого времени глаза привыкают, и водитель их попросту не замечает.
Плюсы и минусы данного обогрева
Как и любое устройство, обогрев лобового стекла в зоне стоянки стеклоочистителей и по всему периметру имеет свои преимущества и недостатки. Сопоставив данные характеристики, автомобилисты сами вправе решать, устанавливать таковые на свои авто или же нет.
Преимущества : ощутимо уменьшается время подготовки транспортного средства перед выездом (снег, лед - все это исчезает за несколько минут), отличный визуальный контроль происходящего на дорогах общего пользования, с внутренней стороны стекло не запотевает и не берется инеем даже в момент простоя.
Недостатки : первое время нити накаливания бросаются в глаза и отвлекают, иногда привыкнуть к ним так и не удается. Если аккумулятор машины не первой свежести, происходит его разрядка при длительном простое авто на стоянке, поэтому нужно следить и не забывать отключать блок обогревателя.
Монтаж различных элементов обогрева
При желании смонтировать на свое авто обогрев лобового стекла своими руками в плоскости стеклоочистителей демонтировать с машины полностью ветровое не обязательно. Достаточно лишь приобрести в автомагазине ленты прогрева и приклеить их с внутренней стороны стекла напротив исходного положения дворников. Выводы проводов подключения обогрева можно провести под пластиковыми элементами салона, таким образом, они не испортят общий вид интерьера. Запитать этот обогрев лобового стекла от прикуривателя будет наилучшим вариантом, так как на летний период его можно просто снять.

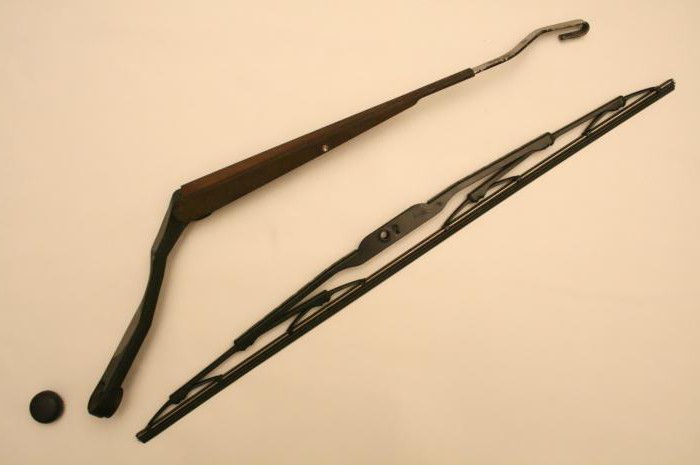

Стеклоочистители с прогревом
Зону дворников можно оснастить и иным видом обогрева - это подогрев самих элементов. При этом варианте они сами будут очищаться и способствовать таянию снега. Блок управления и блок питания необходимо подсоединить к бортовой электросистеме автомобиля или же подключить обогрев лобового стекла от прикуривателя. Этот способ подключения очень удобен, так как при выходе из строя устройства не нужно ковыряться в проводке авто, а просто вытянуть штекер с разъема штатной розетки.
Обогреваемые элементы устанавливаются вместо штатного комплекта. Электрические провода от них можно провести через технологические отверстия в кузове. Затем в салоне авто под приборной панелью устанавливается блок управления дворниками, блок питания же лучше разместить в подкапотном пространстве. Важно при монтаже в электроцепь дворников установить предохранительный элемент во избежание возможного замыкания.
Заводское стекло с прогревом
Что касается установки полностью обогреваемого покрытия, то здесь дело обстоит иначе. Установить этот обогрев лобового гораздо сложнее. При этом само ветровое стоит дороже, чем стандартное. Сначала следует демонтировать с авто штатное и зачистить посадочное место от остатков клея. Затем на обогреваемом стекле надо найти концы отводов для подключения. Обычно они расположены в торцевой части стекла. Далее к этим выводам нужно подсоединить электрические провода методом пайки. Соединительные участки необходимо заизолировать при помощи жидких изолирующих материалов. После проделанных работ стекло монтируют на автомобиль, как и стандартное, и приступают к его подключению к электрической бортовой сети.
Способ подключения
Один из выходов обогревателя необходимо подключить к плюсовой клемме аккумулятора с использованием предохранителя. Второй выход подключают непосредственно к системе управления обогревателем, который, в свою очередь, будет контролировать время прогрева стекла. При этом блок-таймер выставляется на определенное время работы, после чего он автоматически отключит прогрев. В основном время работы электрообогревателя зависит от погодных условий и степени обледенения покрытия.
Обогрев лобового стекла своими руками на ВАЗ
Для проведения данных работ нужно уметь работать с обычным паяльником и иметь представление об устройстве и Если таковых знаний нет, то лучше обратиться за помощью к специалисту. Самостоятельно оснастить стекло этой системой можно двумя способами: монтаж ленты в плоскости стеклоочистителей и наклеивание ее по периметру окна. Зона обогрева дворников была описана выше, так что разговор пойдет о способе установки ленты по краям стекла.
К сожалению, автомобили отечественного производства не оснащаются таким стеклом с завода. Поэтому автолюбители нашли выход из этого положения. Покупают в магазинах самоклеющиеся ленты и сами монтируют их на авто. Это автомобильное дополнение представляет собой обогрев лобового стекла без нитей накаливания. Изготавливается в виде тонкой прозрачной полосы-пленки различной ширины и длины, в зависимости от ее применения.
Монтаж элемента
Перед поклейкой пленки сначала нужно протереть ветошью внутреннюю сторону стекла от разводов и пыли. Клеить полосы следует крайне осторожно, для того чтобы не повредить их и сделать монтаж максимально ровно. После этого обогрев лобового стекла (ВАЗ) нужно запитать в систему электропитания автомобиля. Как и было сказано ранее, один вывод подключаем к плюсовому проводу, а второй - к блоку управления.
Для более удобного использования авто в летний период систему можно оснастить дополнительными элементами управления. Например, в торпедо устанавливается дополнительная кнопка обогрева лобового стекла, которой можно полностью отключить подачу питания к устройству.
После монтажа данного элемента его нужно проверить. Запускаем мотор авто, включаем на несколько секунд обогрев и проверяем его контур с помощью электронного тестера. При правильном подключении устройство покажет на выходе из контура значение 12 В. Это означает, что цепь не имеет разрывов, и система работает.
Вывод
Исходя из представленного обзора, можно определиться в выборе - очищать ветровое вручную и ежедневно тратить на это свои силы и время либо же один раз не полениться и сделать обогрев лобового стекла своими руками. Благодаря наличию в автомагазинах различных дополняющих устройств к авто «теплое» ветровое стекло можно сделать самостоятельно без особых финансовых затрат. После этого ваш автомобиль будет готов к эксплуатации зимой в любой момент, независимо от капризов погоды.
Для подогрева дворников нам потребуется:
Дворники;
Нихромовая нить (диаметром 0,3-0,35 мм);
Паяльник+небольшой кусок проводов+флюс, кислота+термоусадка+инструмент+термопистолет.
Купил недавно щетки бескаркасные и поводки дворников от ВАЗ-2110. В результате доработок (смотрите статьи в интернете) поводками дворников остался доволен.
Дворники купил бескаркасные зимние (около 300 руб за шт).

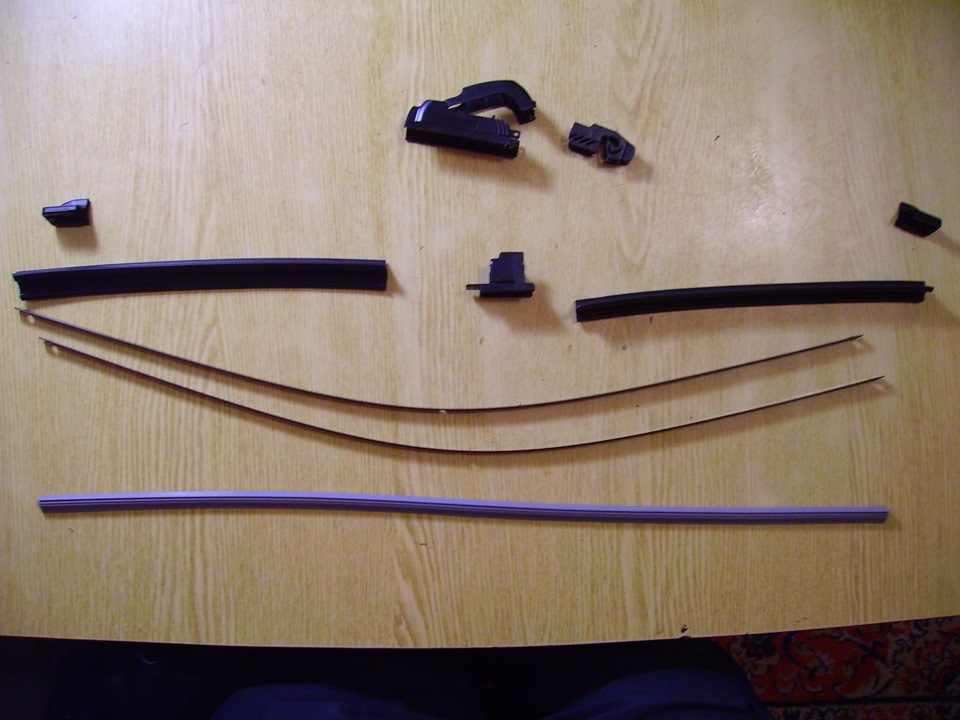

Разобрал:

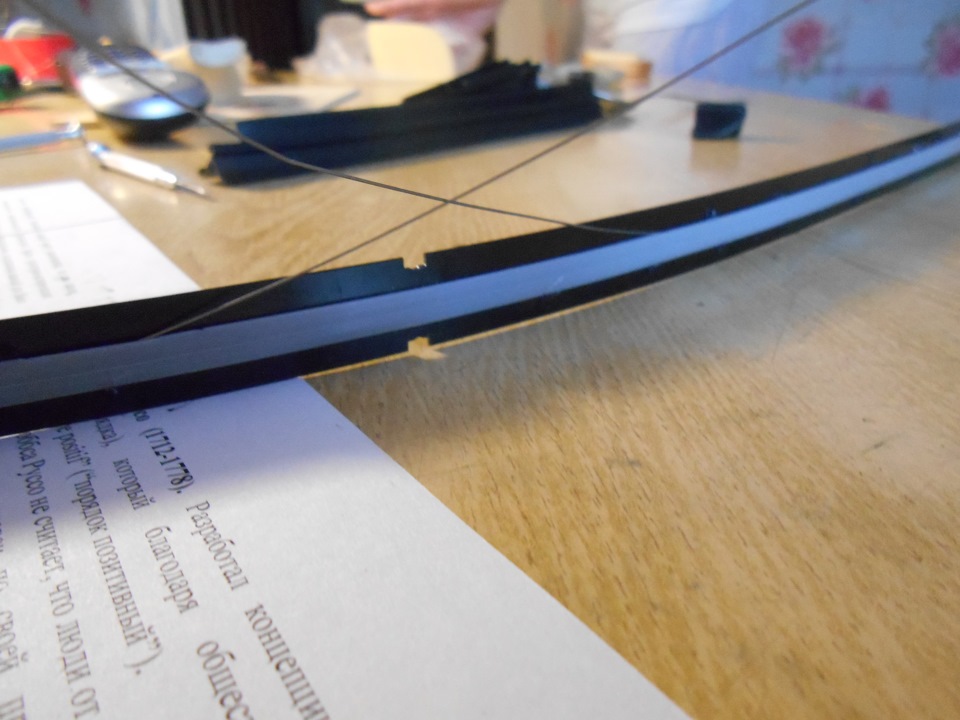

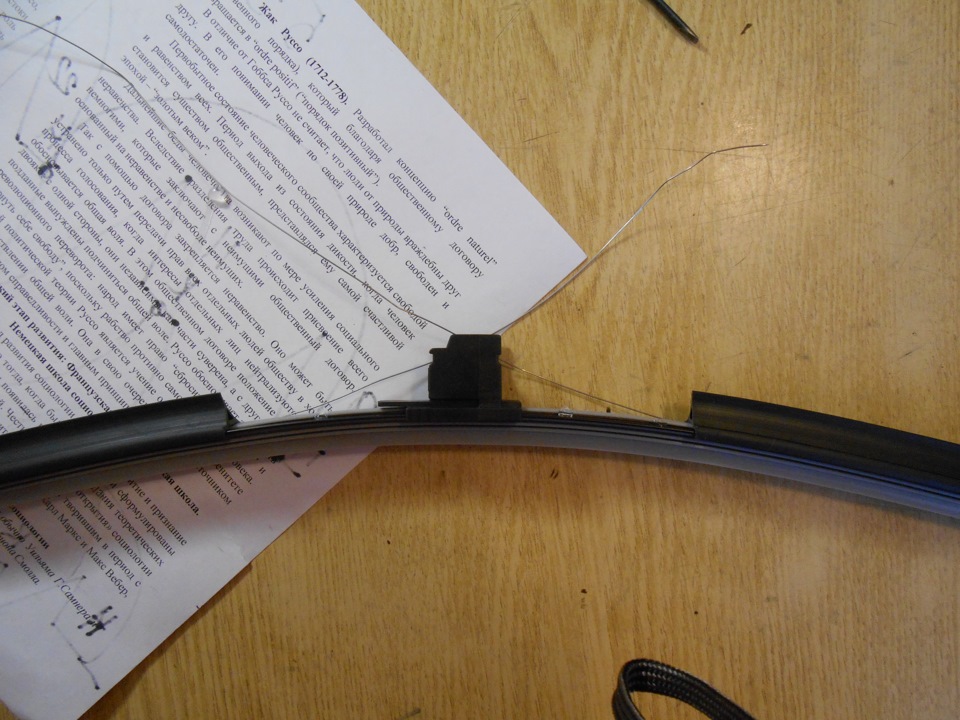

Конструкция дворников простая. Нужно проложить нихром с двух сторон от резинки. Можно их затолкать внутрь, чтобы они не вываливались. Будьте аккуратны, чтобы не порвать резинку.

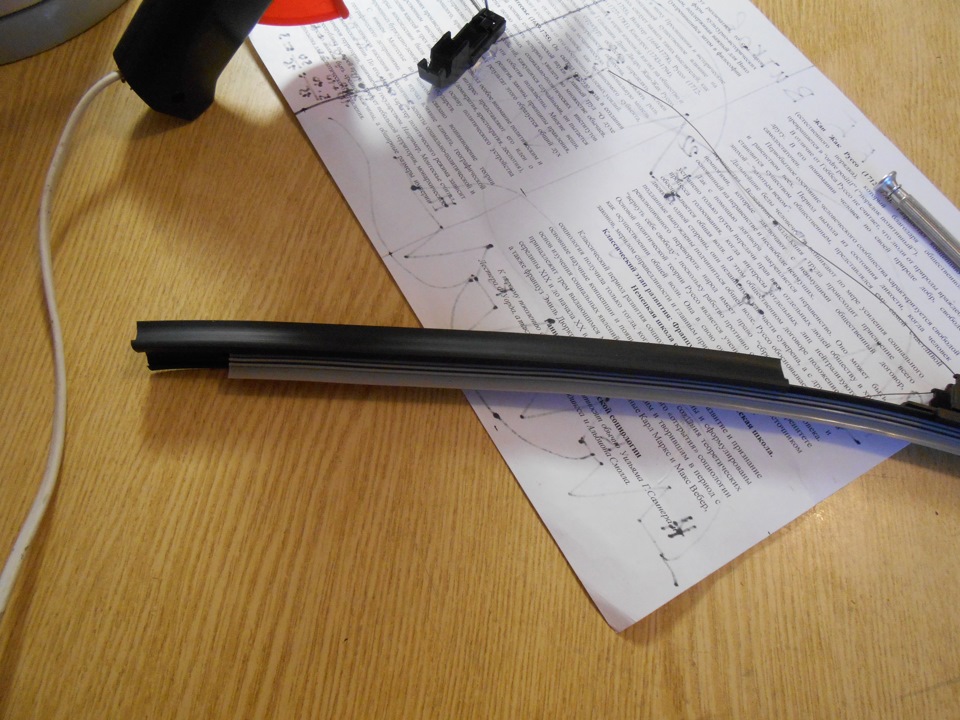

Советую воспользоваться термопистолетом, и соединить резинку и металлическую пластинку, т.к. это все развалится, как только будете надевать защитный кожух дворника.
Советую сразу измерить сопротивление. Если сопротивление в пределах 8-9 Ом (для диаметра 0,3-0,35 мм), хорошо. Если меньше, дворник быстрее нагреется, и возможно лопнет стекло. Один дворник у меня получится 8 Ом, другой 5 Ом. Пришлось переделать. Хорошо, что конструкция простая, 10 минут потратил на устранение неисправности. Одеваем защитные кожухи, чтобы конструкция не развалилась, когда будем одевать конструкцию крепления поводка.

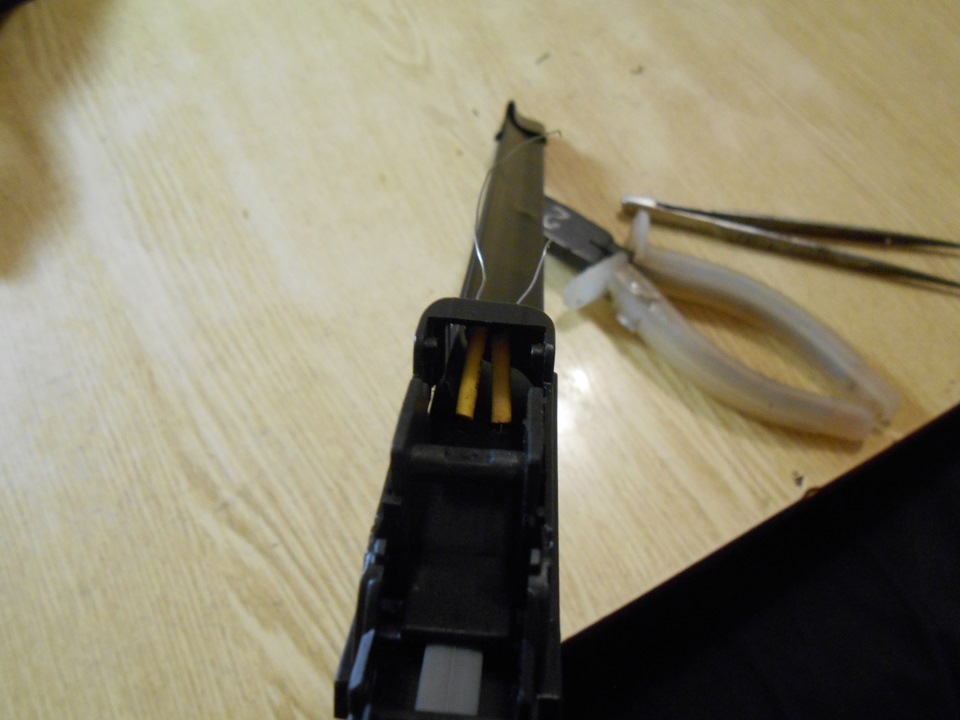

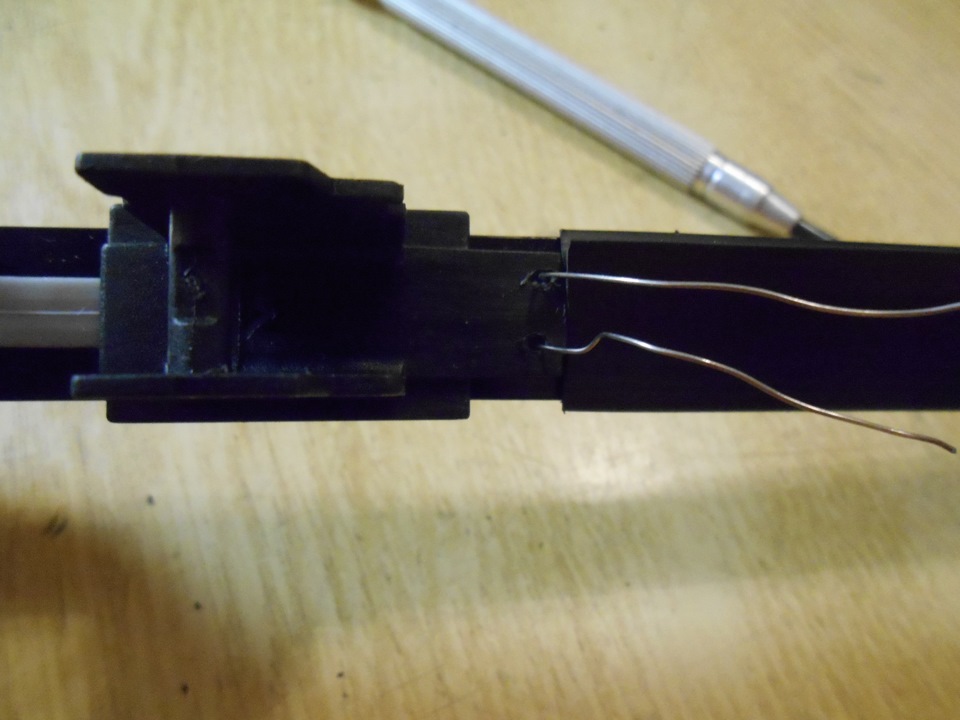

Одеваем крепление (хз как называется). Сверлим 2 отверстия диаметром 1 мм, прокидываем провода.
Просверливаем 2 отверстия в верхней крышке. Хотя можно и не просверливать, а прокинуть провода в щель, когда открывается эта крышка. Я сделал так. Сразу приготовил 2 термоусадки, для того, чтобы не замкнулись нити между собой.
Собираем все вместе. Еще раз меряем сопротивление. Если все в норме, паяем провода. Надо проверить, есть ли на креплениях дворника масса. Тогда массу подключаем на крепление дворника, а +12В уже прокидываем под капот. Подключаем 2 дворника параллельно, ставим предохранитель на 5А, потом реле, помещаем в салон выключатель дворников и все.
Сам подключить не успеваю, т.к. уезжаю на учебу. Подключать буду только в конце февраля.
После включения через 10 минут, при комнатной температуре, дворники нагрелись до 50 градусов. Через 30 минут 75 градусов. На улице, зимой, такой высокой температуры не получится. Максимум нагреется до 50 градусов. Нагрев будет не моментальный, а спустя минут 10-15. Для прогрева щеток, и очистки льда на щетках, вполне хватит. Лобовое стекло щетка прогревать не будет.
Зимой каждому автомобилисту знакома проблема, связанная с пристыванием дворников к лобовому стеклу. Такая неприятность даже может стать причиной серьёзной аварии, поскольку во время поездки в непогоду дорогу вы просто не разглядите. Однако выход из такой ситуации есть. с подогревом - это решение проблемы.
Установка подогрева: вариант №1
Безусловно, самый простой вариант в данном случае - это покупка такого устройства в магазине. Но ведь намного интереснее и экономнее сделать дворники с подогревом своими руками за несколько вечеров. Существует несколько способов изготовления таких устройств в домашних условиях.
Рассмотрим первый вариант на основе В работе будут необходимы следующие материалы:
- провод - 20 метров;
- доска такой же длины, как и сами щётки;
- пара гвоздей;
- скотч.
В подготовленную доску забьём пару гвоздей на расстоянии 62 сантиметра (длина щёток), намотаем на них провод витками так, чтобы он не перекручивался. Возьмём скотч и соединим им провода наподобие плоской лапши. Делать это нужно через каждые пять сантиметров. В результате получим ленту-нагреватель.
На следующем этапе понадобится запастись:
- медным проводом - 40 сантиметров;
- паяльником;
- термоусадочной трубкой;
- фольгой.
Припаиваем 2 провода по 20 сантиметров. Места скрепления изолируем Оборачиваем самодельный фольгой.
Со щёток снимаем резинки и пластик. Вставляем внутрь нагревательный элемент и собираем дворник. Припаиваем клеммы к проводам. Надеваем на дворники с подогревом гофрированную трубку для изоляции.
Правила подключения щёток
Дворники с подогревом своими руками следует подключать через реле, рассчитанное на силу тока от десяти до пятнадцати ампер. Управляющий провод нужно подсоединять к тому контакту, в котором электричество подаётся после включения зажигания. Выключатель же необходимо установить на приборной панели. На провод, идущий от аккумуляторной батареи к реле включения устройства, должен быть установлен предохранитель.
Вариант №2
В данном случае будут задействованы дворники с силиконовой лентой, внутри которой есть отверстие.
Нагревательным элементом будет выступать проволока из нихрома диаметром 0,3 миллиметра. Чтобы определить, сколько её потребуется в работе, следует замерить длину обеих щёток и прибавить к этой величине ещё 20 сантиметров. Сразу вставлять проволоку в дворники не нужно, сначала её необходимо натянуть пассатижами над огнем и дать остыть.
Приступаем непосредственно к изготовлению устройства. Продеваем в отверстие в силиконовой поверхности дворников. В месте, в котором находится ограничитель, толстой иглой сделаем под углом прокол. Вставляем в него один конец проволоки и надеваем изоляцию. В середине профиля щёток проделываем пару отверстий, предназначенных для вывода контактов. Вставляем нихромовую нить и ставим на место силиконовую ленту. Припаиваем к проволоке два отрезка провода по десять сантиметров. Места крепления закрываем кусочком профиля с помощью дихлорэтана. После этого припаиваем к щёткам 1,5 метра провода и изолируем термоусадкой. Дворники с подогревом, своими руками созданные, готовы!
Плюсы и минусы
Дворники с подогревом имеют много как плюсов, так и минусов. К преимуществам данного устройства можно отнести:
- отсутствие проблемы примерзания щёток к лобовому стеклу;
- отсутствие проблемы замерзания жидкости;
- увеличение срока эксплуатации дворников.
Однако у данного устройства существуют и недостатки:
- высокая стоимость по сравнению с обычными моделями (без подогрева);
- работа, связанная с установкой.
Дворники из магазина
Дворники с подогревом своими руками сделать под силу любому мужчине. Если же вы не хотите, что называется, с нуля делать такие щётки, вы можете без труда приобрести их в любом автомобильном магазине. Самой главной задачей в этом случае будет правильно установить и подключить их к электрической цепи. Установить щётки можно через кнопку и через прикуриватель. Последний вариант, пожалуй, является более простым и быстрым, но менее эстетичным.
Для выполнения работы вам потребуется максимум минут пятнадцать, не более. Для людей, ничего не смыслящих в электричестве, может показаться, что процесс трудоёмок. Будьте уверены в том, что никаких особых сложностей в данной работе нет. Важно лишь строго следовать инструкции, приложенной к устройству. При таком подключении в салоне автомобиля окажется масса проводов, что, безусловно, не совсем хорошо. К тому же такое соединение может привести к быстрому выходу устройства из строя.
Специальные нагреватели

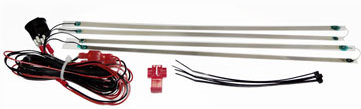

Самым быстрым способом установки подогрева является приклеивание нагревателей из гибкой полиэфирной плёнки с токоведущей дорожкой к лобовому стеклу автомобиля. Делается это в считанные минуты. Поверхность стекла обезжиривается, затем приклеиваются нагреватели. Подключение их происходит параллельно цепи подогрева заднего стекла. Это самый простой способ того, как сделать дворники с подогревом быстро и дёшево.
Рассмотрим ещё одну приятную зимнюю опцию. Подогрев щёток стеклоочистителя - это хороший обзор дороги в холодное время года, отсутствие наледи и примёрзших дворников к лобовому стеклу с утра.
Есть три варианта подогрева дворников:
- подогрев зоны на стекле где щётки находятся в выключенном состоянии
- установка щёток с подогревом
- установка подогрева в щётки стеклоочистителя
Подогрев зоны стеклоочистителей
Монтаж нагревательного элемента на внутреннюю часть лобового стекла аналогичен с монтажом . В месте парковки дворника с обратной стороны наклеивается нагревательный элемент, который растапливает наледь делая подвижными щетки стеклоочистителя (например, с утра их не приходится отрывать руками что продлит их срок службы).Плюсы: подогреватель, включенный при движении будет растапливать мокрый снег, скапливающийся в зоне парковки дворников.Минусы: не всегда щётки расположены в зоне где можно наклеить нагреватель, не сдвинув или не сняв панель приборов, что затрудняет его монтаж. Для некоторых моделей, без вырезки лобового стекла подогрев установить не удастся.

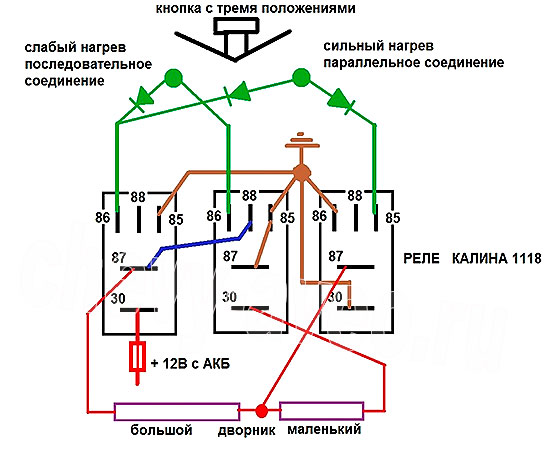

Схема подключения подогрева щёток стеклоочистителя
Обогрев нельзя включать при -15 °C, пока не прогреется салон автомобиля, связано это со свойством, лобового стекла которое в отличии от заднего не выдержит точечного нагрева и лопнет. При низкой температуре ускорить процесс отогрева прилипших щёток дворника к лобовому стеклу не получится.
Соотношение цена/размер/мощность подогревателей для зоны парковки щёток дворников
*цена за комплект, **цена за шт.
Дворники с подогревом
Щётки дворников имеющие нагревательный элемент внутри, который подключается в штатную розетку в салоне автомобиля, через кнопку или электронный блок на прямую к аккумулятору. Хорошо очищают стекло при снегопадах благодаря температуре нагрева до 60 °C.
Самыми распространёнными производителями подогреваемых бескаркасных щёток очистителя являются Consul Winter и Burner. Причем последний постоянно совершенствует линейку тёплых дворников выпуская новые поколения, более усовершенствованные, лёгкие в подключении, имеющие пульт управления прогревом.
Приобретать тёплые дворники Burner лучше комплектом, в который будут входить все необходимые монтажные мелочи и дистанционный пульт.
Соотношение цена/размер/мощность щёток дворников с подогревом
*индивидуально для каждого авто
Комплекты для обогрева щётки
По сути тема отдельного обогрева уже реализована в заводских дворниках марки Consul Winter и Burner. Плюсом такого подогрева может быть только стоимость нагревателя, что сомнительно если учесть дополнительные расходники (которые нужны при подключении) и самостоятельный монтаж. Актуальной такая доработка может быть если в линейке производителей нет подогреваемой щётки на вашу модель автомобиля. Для бортовой сети 24V допускается последовательное соединение двух однотипных элементов подогрева.
Подведём итог
Из всех описанных выше дополнительных обогревателей самым практичным будет установка дворников с подогревом. При минимальных трудозатратах и вмешательстве в штатную проводку автомобиля лидирует комплект щёток стеклоочистителя марки Burner.
Дворники Burner четвёртого и пятого поколения подключаются на прямую к аккумулятору, встроенное автоматическое термореле регулирует температуру включения и выключения, нагреватель отключается, когда двигатель заглушен, возможен запуск через радиобрелок (имеет таймер 20 минут).
Дворники лобового стекла с подогревом
Как минимум на протяжении одного-двух зимних месяцев в году каждый автолюбитель в морозную погоду сталкивается с примерзанием дворников к лобовому стеклу , а также намерзанием на дворниках во время езды в снежную погоду снега и льда . Все это ухудшает комфортные ощущения от и снижает безопасность езды из-за плохой видимости дороги.
Эти обстоятельства наталкивают на мысли о необходимости установки подогрева дворников лобового стекла , либо зоны их расположения.
Установка подогрева зоны дворников
Для того чтобы сделать подогрев зоны дворников не обязательно менять лобовое стекло, достаточно приклеить специальные нагреватели щеток стеклоочистителей (НЩС). НЩС представляет из себя гибкую полиэфирную пленку, которая имеет токоведущие дорожки, одна сторона ее покрыта клеевым составом для приклеивания к поверхности стекла.
Монтируется НЩС достаточно просто. Достаточно в местах расположения дворников обезжирить поверхность стекла, затем снять с нее защитный слой и приклеить.
Стоимость данного нагревателя находится в пределах 600 руб. или 150 грн.
Стоит заметить, что установка данного нагревателя поможет быстрее оттаять примерзшим щеткам, это не убережет от намерзания на них снега и льда в снежную погоду, когда дворники будут включены.
Также имеется вероятность того, что при морозе, по одним данным от -15, по другим – от -25 градусов, использование НЩС может привести к появлению на стекле трещин из-за сильного перепада температуры. В этих морозных условиях рекомендуется сначала прогревать стекло обдувом теплого воздуха, очистить его от инея, а затем уже включать НЩС. Еще одним минусом является внешний вид нагревателей, которые видны пассажирам автомобиля. Данные обстоятельства заставляют задуматься о целесообразности установки подогрева зоны дворников.
Установка подогрева дворников лобового стекла
Конечно, можно пойти простым путем и заказать уже готовые дворники с подогревом, но, если имеется свободное время, можно за несколько зимних вечеров сделать подогрев дворников своими руками.
Первый вариант изготовления дворников с подогревом
В данном случае мы будем изготавливать дворники с подогревом на базе бескаркасных щеток, в которые нужно будет установить самодельный нагревательный элемент.
- Для того чтобы сделать нагревательные элементы для двух щеток вам понадобятся 20 метров провода марки МГТФ сечением 0,03 кв.мм.
При этом параметры потребления тока для каждого элемента будут в пределах 2,5 А, мощностью около 35 Вт.

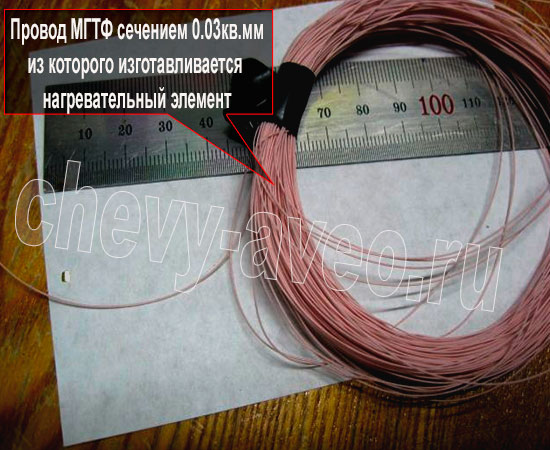

Провод МГТФ для изготовления нагревающего элемента

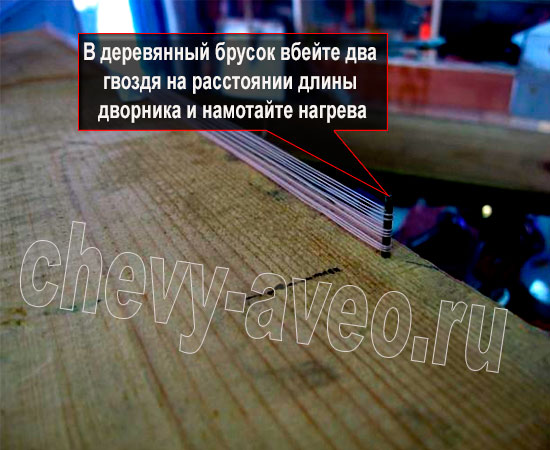

- Когда провод куплен, возьмите ровную доску длиной не меньшей, длины щеток, и забейте в нее два гвоздя на расстоянии 62 см (длина щеток).
- Затем намотайте на гвозди провод МГТФ, так чтобы каждый виток шел последовательно за предыдущим, не перекручиваясь.
Вбейте в планку два гвоздя для наматывания проволоки

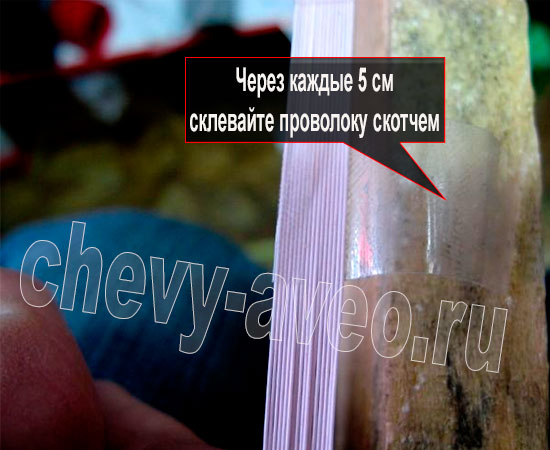

- Через каждые 5 см скотчем соедините провода так, чтобы у вас получилась плоская «лапша» из проволоки.
Через каждые 5 см скрепляйте провода скотчем

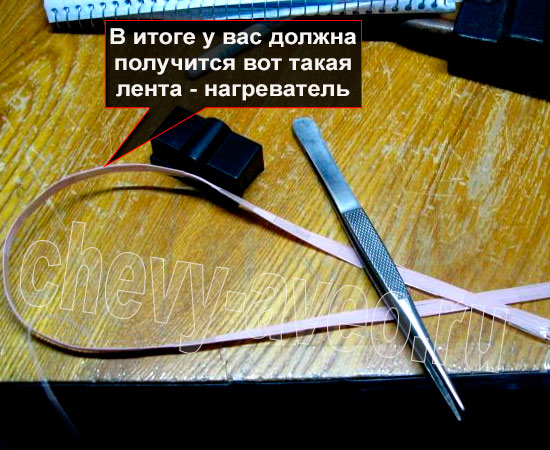

Нагревательный элемент готов
- Края провода должны начинаться и заканчиваться посередине.
- Затем следует припаять два провода по 20 см наподобие МГШВ (медный провод с комбинированной изоляцией из шелка и пластика, устойчивый к вибрации, ударам, многократным действиям) сечением 0,12 кв.мм. Места пайки следует изолировать термоусадочной трубкой.

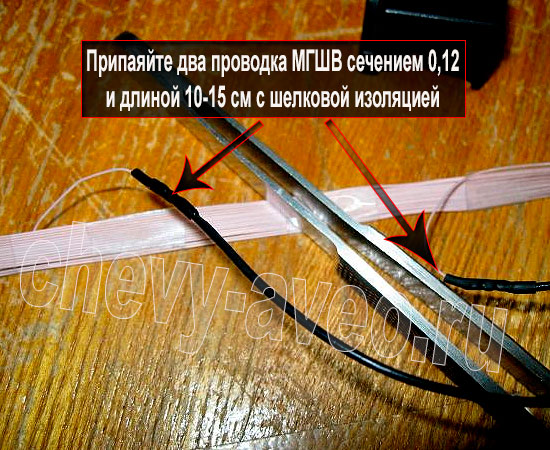

Припаяйте два проводка и заизолируйте их

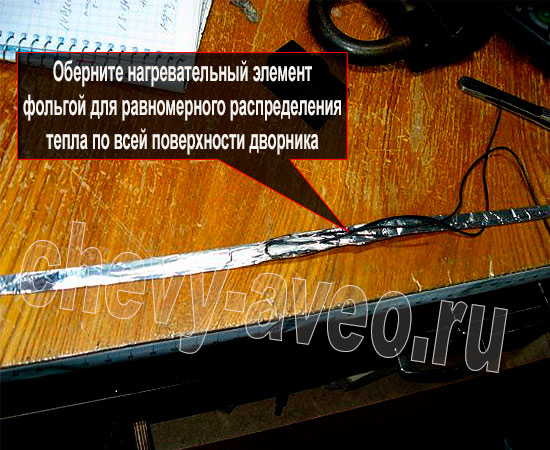

- После этого, самодельный нагревательный элемент следует завернуть в фольгу, что сделает нагрев равномерным.
Оберните нагревательный элемент в фольгу

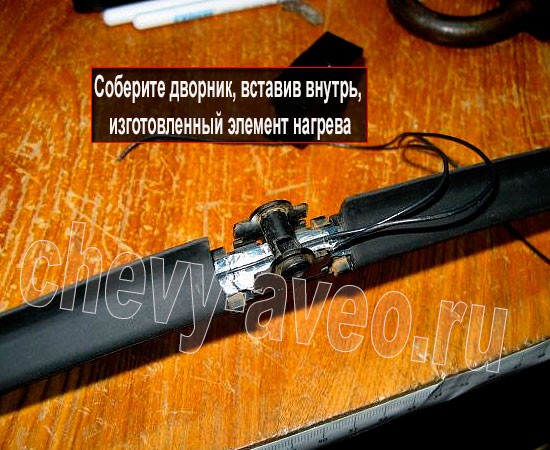

- Разберите бескаркасную щетку (снимите резинки и пластик) и вставьте нагревательный элемент.
Вставьте элемент нагрева в корпус бескаркасных щеток
- Соберите дворник в исходное состояние.
- К проводам подключите клеммы.

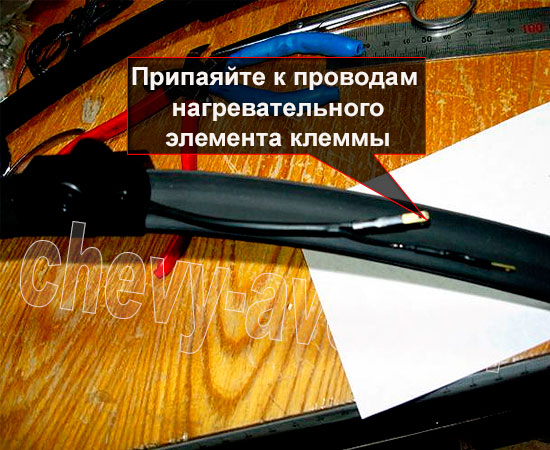

Припаяйте к проводкам клеммы
- Наденьте на дворники гофрированную трубку для изоляции проводов.

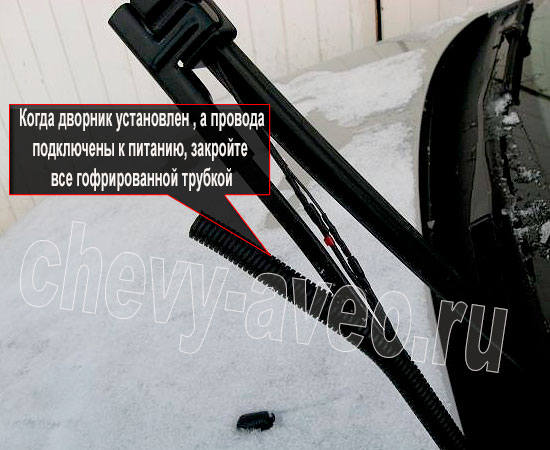

Установив дворники на место, наденьте гофрированную трубку для большей изоляции от влаги
- Правила подключения дворников к электросети автомобиля следующие:
Второй вариант изготовления щеток с подогревом
Порядок действий по изготовлению дворников с подогревом

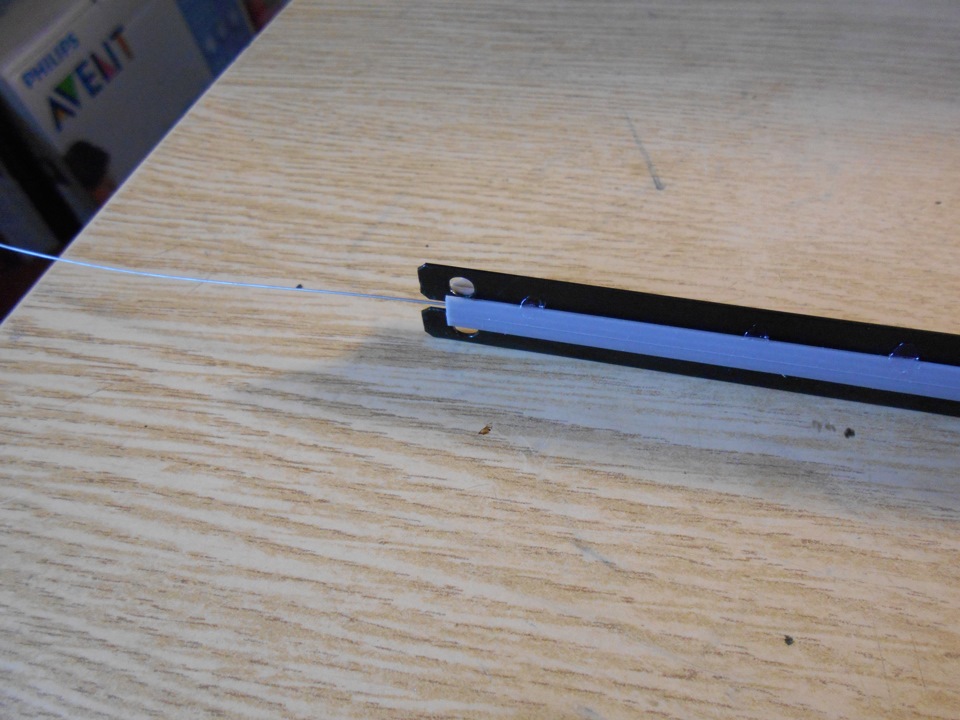

- Проденьте нить в отверстие в силиконовой поверхности щетки.

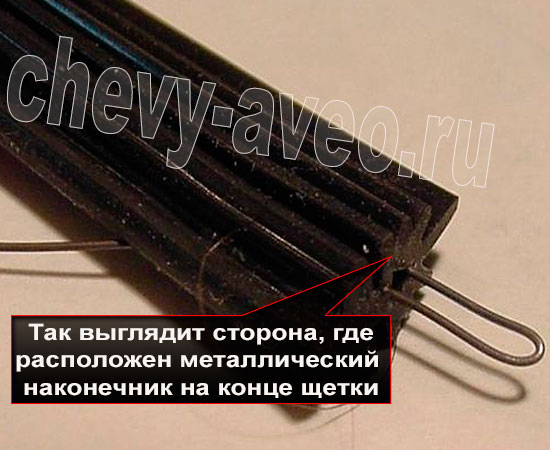

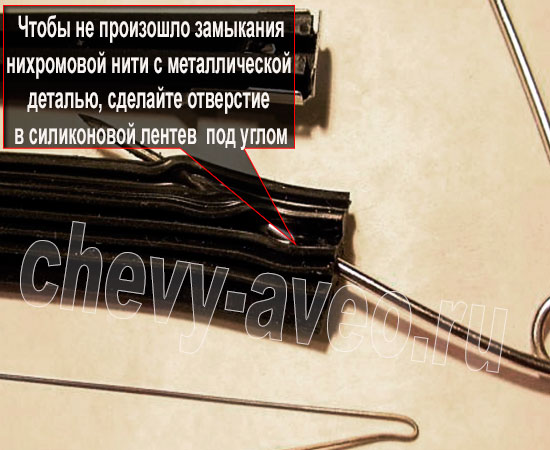

- С одного края, где стоит металлический ограничитель, булавкой сделайте в силиконе отверстие под углом.

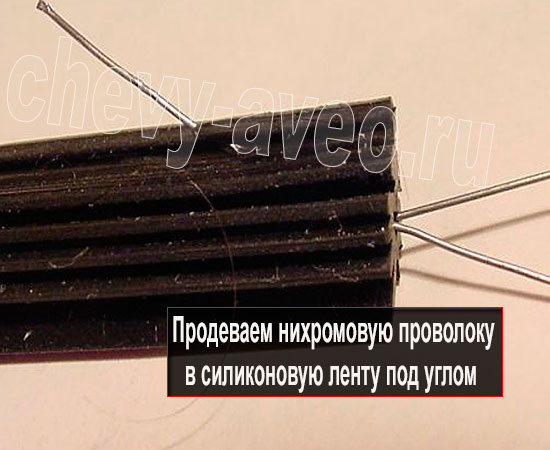

Сделайте прокол силиконовой ленты под углом
- Вставьте в прокол один край проволоки.
Проденьте нихромовую нить

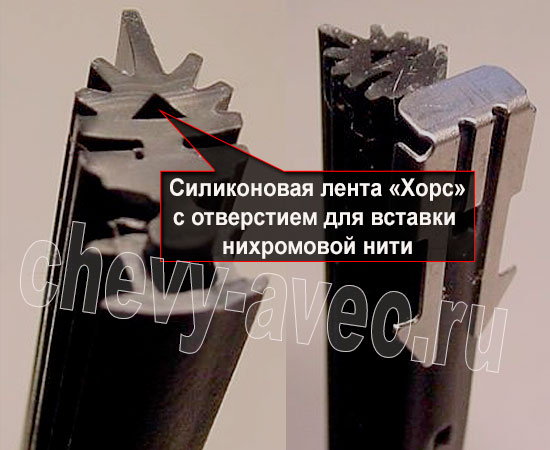

Нихромовая проволока вставлена в силиконовую ленту “Хорс”
- По краям наденьте на нихромовую нить изоляцию.

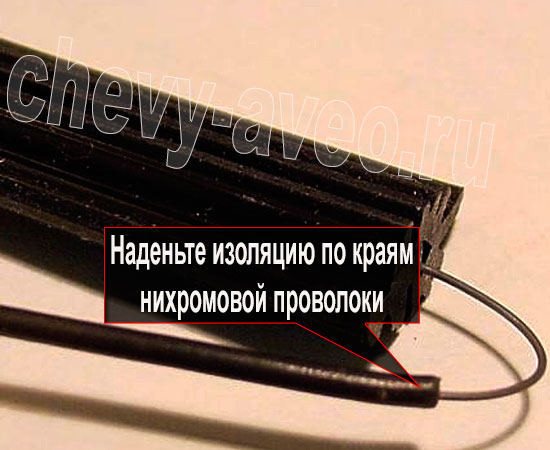

Наденьте изоляцию на края нихромовой проволоки
- Проделайте в середине профиля дворников два отверстия.

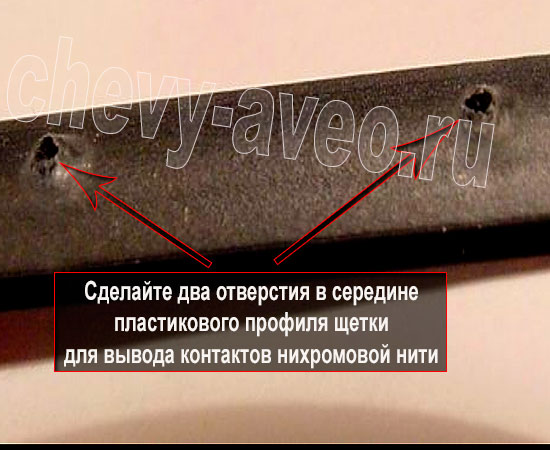

В середине профиля дворников сделайте два отверстия

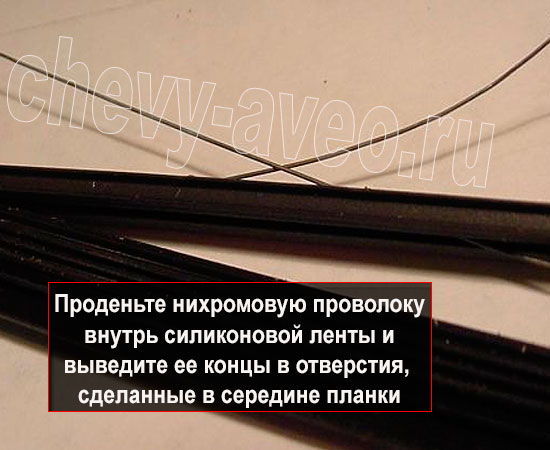

- Вставьте концы проволоки в отверстия и установите силиконовую ленту в конструкцию щетки.

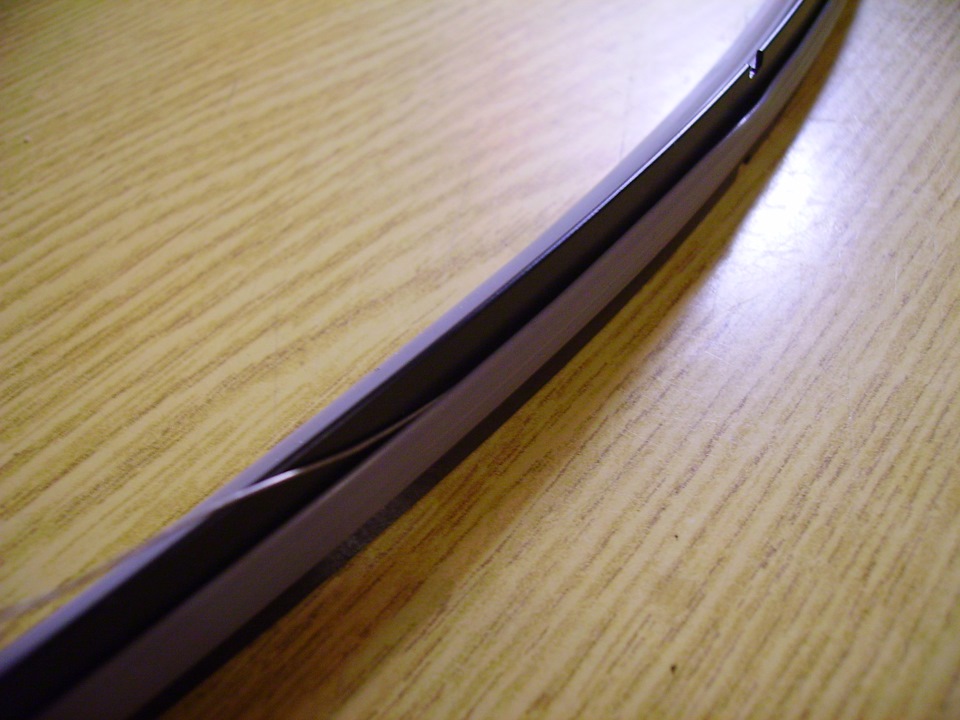

Нихромовая нить продета в силиконовую ленту дворника
- Припаяйте к нихромовой проволоке 2 отрезка провода ШВП, сечением 0,2 по 10 см используя для этого паяльную кислоту.
