Чертеж съемника ступицы ваз 2110.

Сегодня мы расскажем Вам как самостоятельно снять и заменить подшипники ступицы на вашем автомобиле ВАЗ-2110 и аналогичным моделям. Данный вид работ можно производить просто на ровной поверхности, но гораздо удобнее вам будет если вы найдете эстакаду или смотровую яму;) Из нестандартного инструмента нам понадобится 2 таких съемника

(можно и без них, но процесс может затянуться, ибо без них крайне неудобно)

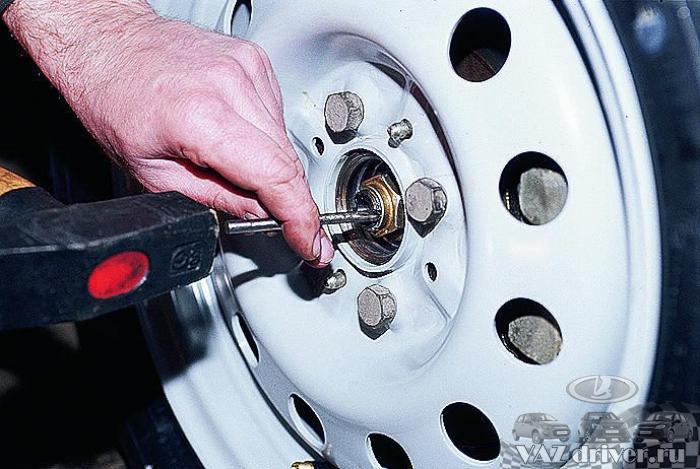

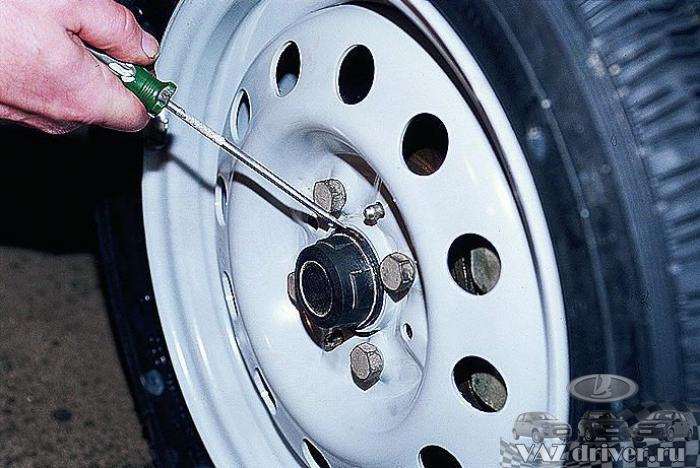

Начнем с того, что поддев аккуратно отверткой снимем колпак ступицы.

Потом узким зубилом выправляем замятый буртик на гайке подшипника ступицы в двух
местах. По сути сбиваем контрящие насечки.

Ставим машину на ручник, на 1 передачу и подставляем под колеса
башмаки или что там у вас есть из подручных средств, чтоб авто не укатилось.

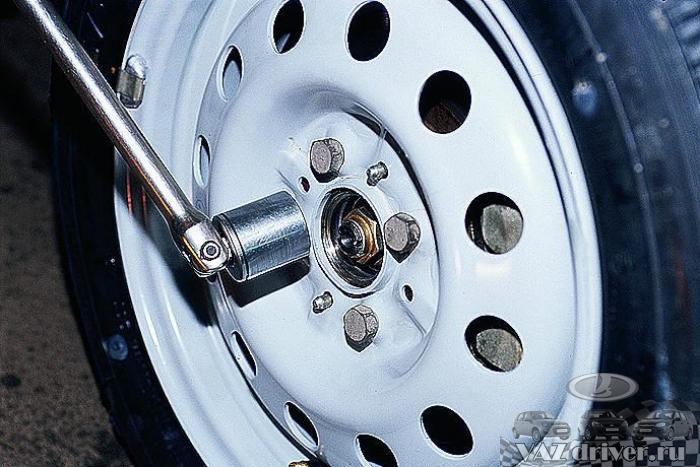

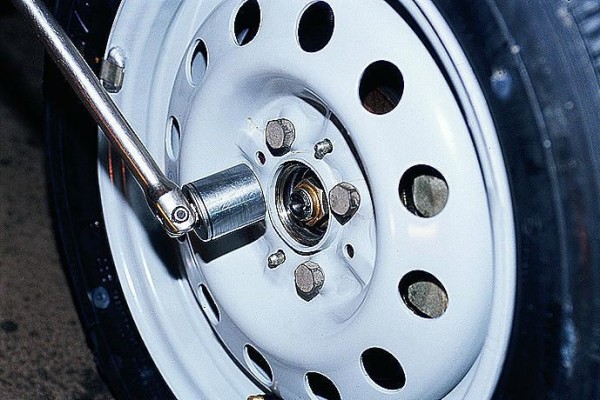

Ключем с тридцатой "головкой" ослабляем гайку подшипника ступицы. Гайка затянута с большим
моментом, поэтому головка и вороток должны быть достаточно надежными и с большим рычагом.

Сорвав гайки крепления передних колес, вывешиваем морду автомобиля (если вывешивать по одному колесу, то стабилизатор поперечной устойчивости мешает демонтажу).

Снимаем колеса, потом демонтируем направляющую тормозных колодок вместе с суппортом и сам тормозной диск.

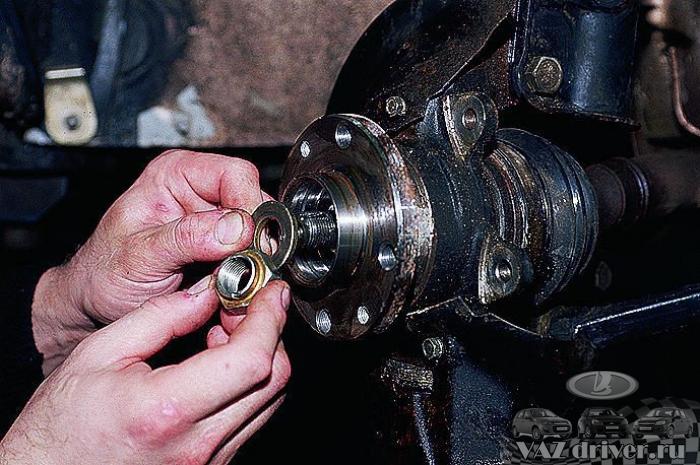

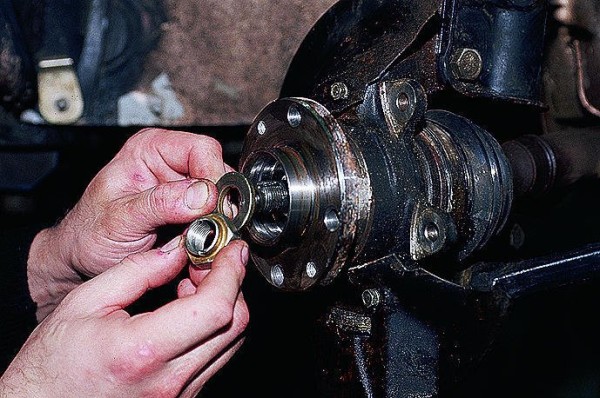

Отворачиваем гайку подшипника ступицы и снимаем шайбу.

Пропускаем через два отверстия в тормозном диске болты длиной около 130 мм с резьбой М12 x 1,25 мм. Вворачиваем болты в отверстия ступицы на глубину, равную ее толщине.

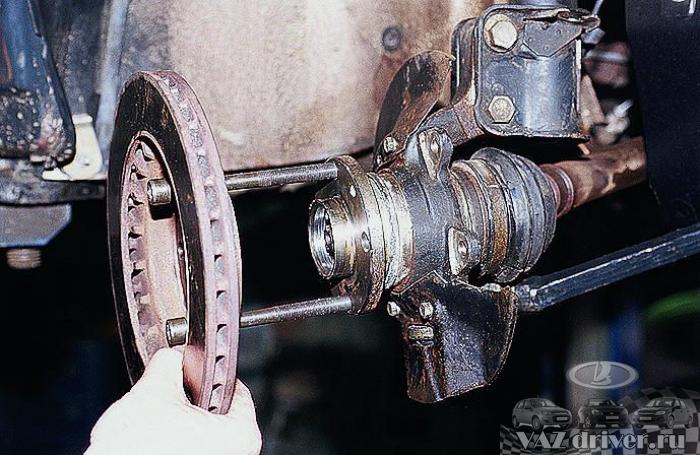

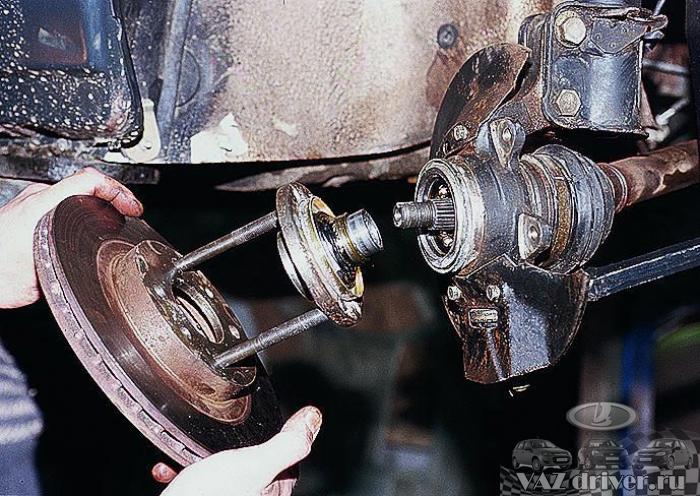

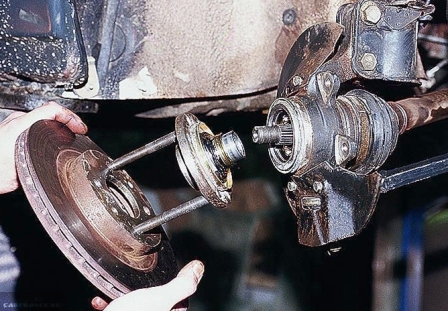

Резкими ударами тормознного диска по головкам вкрученных болтов выпрессовываем ступицу.

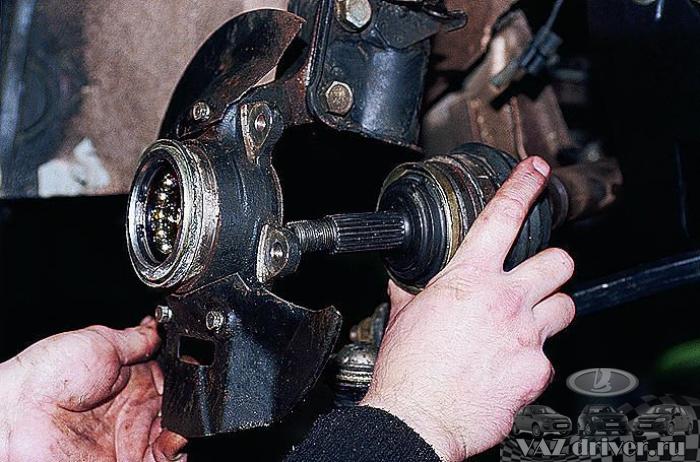

Откручиваем крепление шаровой и вынимаем ШРУС из отверстия подшипника.

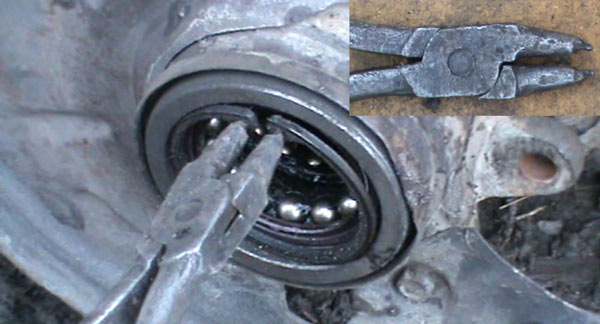

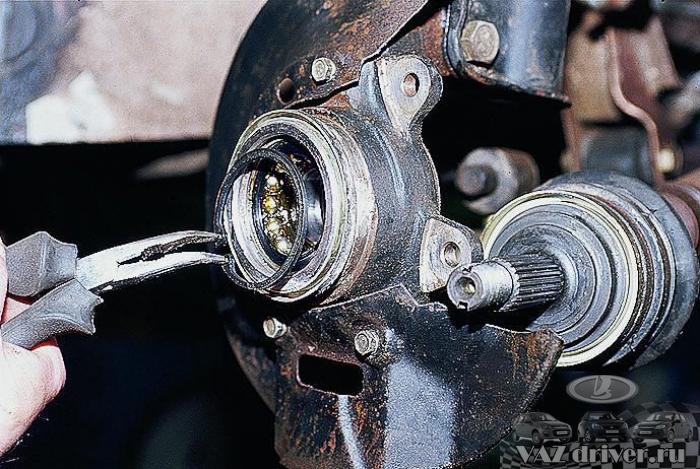

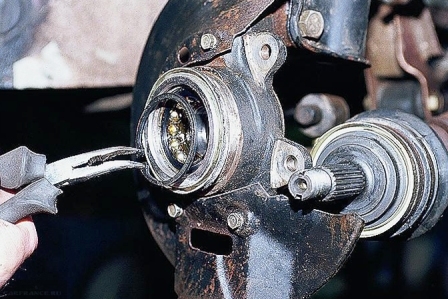

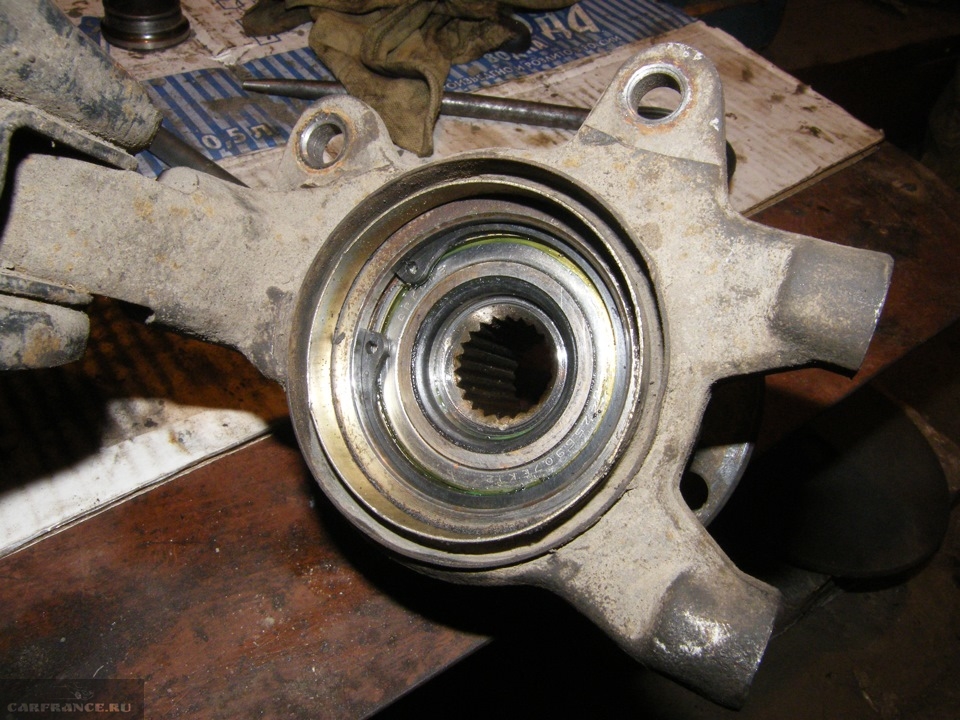

Подходящими щипцами снимаем стопорное кольцо.

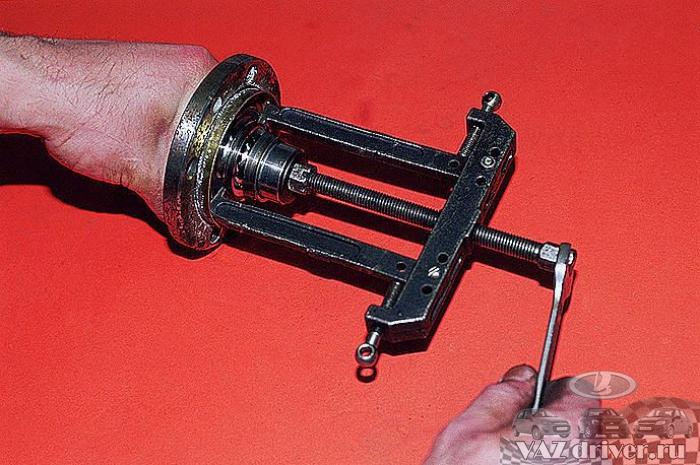

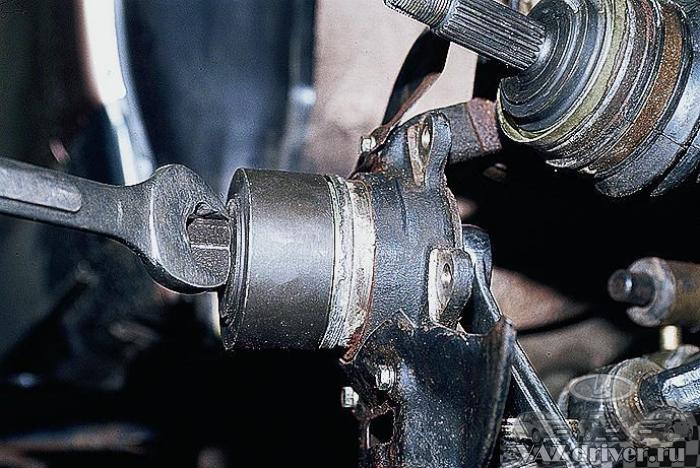

Затем съемником, о котором упоминалось в начале статьи, выпрессовываем подшипник в чашку, расположенную снаружи поворотного
кулака, при этом болт давит на внутреннее кольцо подшипника через шайбу изнутри кулака.

Этим же съемником впоследствии и ЗАПРЕССОВЫВАЕМ новый подшипник в поворотный кулак.

Не забываем про смазку! Вот мы и научились своими силами менять передний ступичный подшипник на ВАЗ 2110, 2111, 2112.

Если у вас еще остались вопросы - вы можете задать их у нас на форуме в клубе ВАЗ-2110 - ВАЗ-2112. Удачи на дорогах.

Если при движении автомобиля в районе колеса слышится неприятный шум, который может исчезать при вхождении в резкий поворот, то это говорит о неисправности ступичного подшипника ВАЗ 2110.

Это довольно частая неисправность, она встречается на каждой четвертой машине с большим пробегом. Исправить ситуацию несложно, надо лишь располагать гаражным помещением с ямой и подробной инструкцией к работе.

Инструмент и запчасти

Дело в том, что подшипник ступицы ВАЗ 2110 представляет собой небольшую деталь, и для того, чтобы работать с ней, необходимо достаточное освещение и некоторое удобство. Поэтому автомобиль, приготовленный к ремонту, следует загнать на смотровую яму и создать достаточный доступ света на ремонтный узел.

Прежде, чем спускаться в яму, необходимо приготовить все инструменты и материалы. Нужно также отметить, что провести замену передних подшипников ступицы гораздо труднее, чем проделать ту же работу с задними компонентами.

Поэтому начинать работу надо именно с переднего узла.

Следует привести перечень необходимых инструментов:

Специальный съемник, чтобы осуществить съем подшипника;
Так называемая оправка, то есть срез трубы нужного размера. Это устройство применяется для того, чтобы выбивать ступицы;
Головка на 30, оснащенная качественным воротком;
Ключи накидного типа 19-го и 17-го размера.

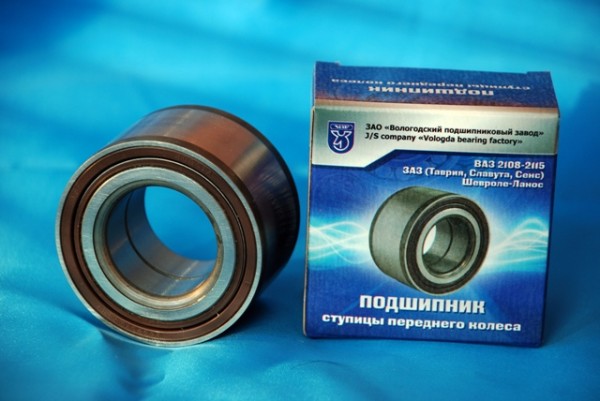

Помимо этого нужно приобрести новые подходящие подшипники, которые понадобятся для замены. Для автомобиля ВАЗ 2110 следует выбирать подшипниковые детали российского производства, а не отдавать предпочтение китайским аналогам. Разница в цене на эти изделия небольшая, поэтому не стоит экспериментировать.

Этапы работы

Начинается работа с того, что автомобиль устанавливается в комфортное положение и на первую передачу. Для того чтобы он не покатился лучше установить под колеса специальные противооткатные упоры.

Теперь можно спускаться в смотровую яму и приступать к действиям, которые проводятся в следующем порядке:

Кроме перечисленных видов работ может понадобиться, также, снять:

Цапфу в сборе;
Колпак ступицы;
Стопорное кольцо.

После этого мастеру доступна деталь ступицы и ее можно заменить. Существует несколько вариантов переустановки компонента, поэтому следует сказать несколько слов о каждом.

Способы замены

Первый способ

В первом случае необходимо обязательно воспользоваться съемником для снятия подшипника;
Достаточно просто аккуратно вынуть подшипник и заменить его новым;
После установки все действия, приведенные выше, следует провести в обратном порядке.

К основным преимуществам этого метода является тот факт, что мастеру не нужно будет трогать болт регулировки развала, который очень трудно потом поставить на место.

Если говорить о недостатках, то можно отметить следующее: мастеру придется принять очень неудобную позу для выполнения действий. Именно поэтому необходимо приготовить подъемник и забраться в смотровую яму.

Но все же очень неудобно автолюбителю в такой позе выбивать ступицы и заниматься запрессовкой подшипникового узла.

Второй способ

Состоит из следующих шагов:

Чтобы снять подшипник вторым способом надо аккуратно провести демонтаж поворотного кулака и снять полностью ступицу;
После этого мастеру понадобится перейти на верстак;
Непосредственно на верстаке производится замена подшипника ступицы ВАЗ 2110;
После этого все устанавливается обратно, так же, как было снято до этого.

Этот способ, несомненно, намного легче первого, но поскольку он затрагивает развал, то проблем с регулировкой не избежать. Прежде чем приступить к выкручиванию болтов крепления кулака от стойки, необходимо отметить мелом или маркером их положение.

Первая меточка в этом случае будет указывать на место положения регулировочного болта на стойке. Вторая меточка будет указывать прежнее положение кулаков.

После того, как мастер приступит к сборке, он будет ориентироваться как раз на эти метки. Конечно, большой точности будет добиться сложно и вернуть детали на их место не получится. Но при аккуратной работе погрешности в установке можно свести к минимуму.

Следует провести некоторые этапы работы:

Мастер ставит метки;
Выбивает болты кулака;
Выкручивает крепежные болты из нижней шаровой опоры;
Подшипник должен быть выбит из ступицы;
Стопорные кольца демонтируются;
С помощью тисков подшипники расспресовываются.

Перед проведением обратного монтажа пространство в кулаках надо качественно и обильно смазать.

Этот метод часто применяют в случае ремонта не только одного подшипникового компонента, но и всей ходовой части. В результате этого способа можно будет спокойно заменить также и шаровые опоры, сайлентблоки рычагов и рулевых наконечников.

Третий способ

Проводится в следующем порядке:

В этом случае потребуется снять всю стойку полностью;
После того, как все компоненты будут сняты, мастеру потребуются специальные тиски;

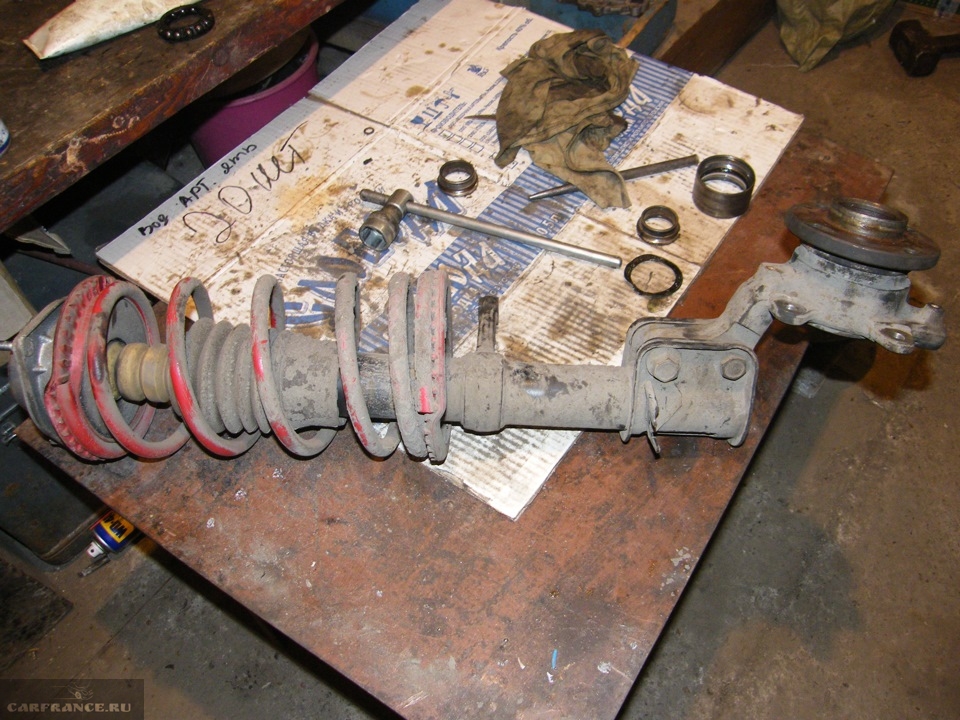

На тисках произойдет замена подшипника ступицы и все детали будут установлены обратно.

Этот метод является наиболее сложным и трудным, потому что в нем мастеру потребуется демонтировать всю стойку. Кроме того, необходимо будет распрессовать рулевой наконечник, а еще нужно открутить крепежные гайки, они фиксируют к кузовному основанию верхнюю опору.

Непосредственно снятие этого узла ВАЗ 2110 производят только после того, как вся стойка будет демонтирована с автомобиля. А этот процесс занимает много времени.

Нюансы

В процессе обратного сбора всего узла надо действовать следующим образом:

Запрессовать подшипники;
Поставить стопорные кольца;
Собрать кулаки;
Монтировать на них новые подшипниковые компоненты;
Монтировать узел на ступицы;
С помощью оправки надо забить ступицы до упора.

Можно для запрессовывания подшипниковых деталей применять съемник или пресс. Но ни в коем случае не следует пользоваться молотком, так как в этом случае неизбежно произойдет растрескивание компонента.Усилия надо направлять на наружные кольца.

Надо отметить и тот факт, что в ступицы устанавливаются шариковые двухрядные подшипники, которым не требуются смазочные и регулировочные мероприятия.

В следствие отсутствия такого ухода подшипники ВАЗ 2110 при снятии из ступицы непременно разрушатся, поэтому прибегать к этой мере следует только для полной замены.

Работа со съемником

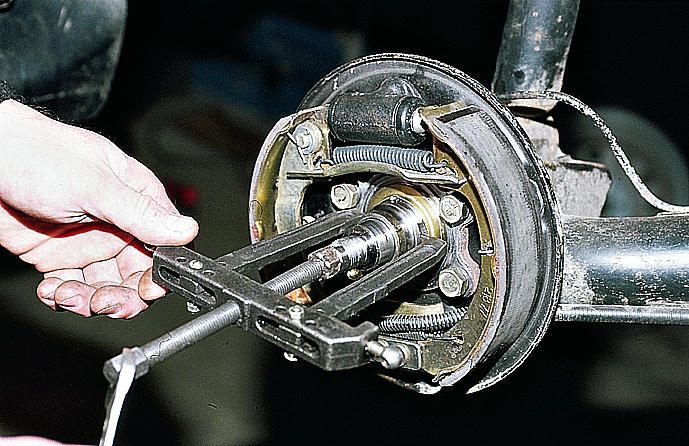

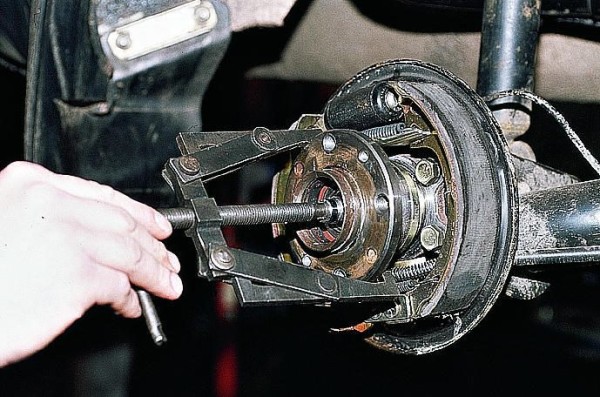

Если все-таки нет желания портить подшипник, то можно его заменить не выбивая из ступицы. Для того чтобы его оттуда извлечь можно воспользоваться специальным съемником. Снятие с помощью этого устройства гораздо легче.

Для этого надо аккуратно ввести лапки съемника в проточки на ступице и извлечь кольцо. Иногда для этого требуются некоторые усилия, кольцо надо поддеть отверткой и снять. С помощью устройства снимается деталь и зачищаются зазубрины на компоненте.

Далее с помощью съемника можно также и запрессовать новую часть в поворотный кулак. Этот инструмент позволяет качественно запрессовать ступицу. Работа с инструментом такого плана значительно облегчает весь процесс, и мастеру понадобится меньше времени на все снятие и установку. Но для действий с агрегатом требуется некоторый навык и большая аккуратность.

Как видно из этой статьи, даже такая несложная ремонтная работа, как замена подшипника ступицы, может иметь множество нюансов.

Далеко не часто в машинах можно заметить неприятный шум при движении, который нарастает с увеличением скорости. Обычно шум исчезает на резком повороте, но это временное явление.
Как правило, такая ситуация может говорить о том, что требуется замена переднего подшипника ступицы ваз 2110. Специалисты рекомендуют менять оба подшипника сразу. Но в данной статье рассмотрим, как проводится замена подшипника передней ступицы на ваз 2110.

Замена переднего подшипника ступицы

Примечание! Работы необходимо осуществлять на ровной основе, но идеальным вариантом будет использование смотровой ямы или подъёмника.

Конечно, сменить подшипники передних ступиц намного сложнее, нежели в случае с задними, но при правильном подходе всё вполне выполнимо. В подобном случае нужны не только специальные знания, но и соответствующие инструменты.
Обеспечив все необходимые условия, замена передних ступичных подшипников ваз 2110 собственными силами пройдёт без трудностей.

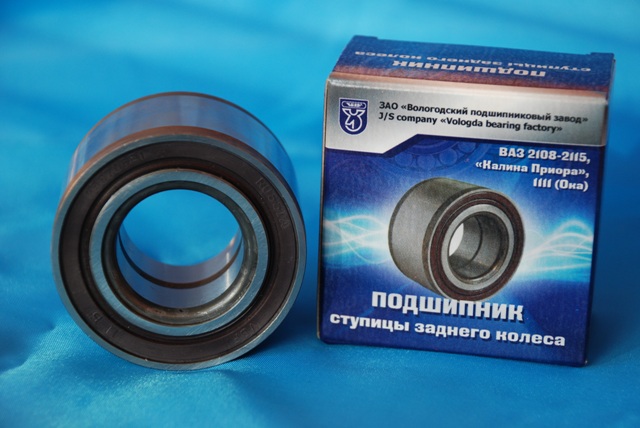

Перед тем, как начать ремонтные работы, нужно выбрать подходящий подшипник. Специалисты рекомендуют покупать отечественные автозапчасти, к примеру, «самарского» или «вологодского» производства.
Желательно удостовериться, что продаются именно российские изделия, поскольку Китай успешно изготавливает копии.
Выполнение любого ремонта не обходится без определённых приспособлений, в таком случае потребуются:

съёмник для установки подшипников;
оправка – обрез трубы требуемого диаметра, которая будет применяться для выбивки ступиц;
головка 30-го размера с надёжным воротком;
ключи накидные 17-го и 19-го размера.

После подготовительных действий приступают к ремонту, который рекомендуется выполнять, следуя изложенной инструкции.
Итак:

Сначала транспортное средство ставят «на ручное управление» и 1-ю передачу. Как правило, под задние колёса обязательно нужно поставить антиподкатные упоры.
Колесные болты отпускаются и при помощи ключа 30-го размера отворачивают гайки подшипников от передних ступиц. При условии, когда на машине установлены , не обойтись без снятия колеса.
Отвернуть гайки ступиц получится исключительно при нажимании на тормозную педаль, поэтому действия лучше выполнять с помощником.

При помощи отвертки нужно отжать суппорты, после чего 17-м ключом от поворотных кулаков откручиваются суппорты. Чтобы этот суппорт не виснул на шланге тормоза, его подвязывают.
Теперь можно легко открутить от самих ступиц.

Три варианта замены

Последующие действия могут выполняться по одному из 3-х вариантов. Первый метод подразумевает замену подшипников с помощью съёмников, при этом необязательно откручивать поворотные кулаки машины.
Во втором случае придётся демонтировать поворотные кулаки, при этом дальнейшие работы будут осуществляться на верстаке с применением тисков и съёмников. При выборе третьего варианта придётся полностью снимать стойку и менять подшипники с использованием тисков.

Примечание! Каждый из приведённых способов имеет свои плюсы и минусы, поэтому перед определением их нужно рассмотреть более детально.

Способ первый, при котором не демонтируются поворотные кулаки

Преимуществом считается то, что не придётся затрагивать болт, регулирующий развал. К недостаткам можно отнести неудобную позицию при смене подшипника.
В подобной ситуации проблемно осуществлять действия без подъёмника или смотровой ямы. Помимо этого в таком положении неудобно выбивать ступицы и запрессовывать подшипники.

Способ второй

Используя этот способ, работы по смене подшипника выполняются удобней и легче, но возникает проблема в нарушениях регулировки развала машины. Перед откручиванием крепёжных болтов поворотного кулака от стойки(см.), нужно поставить две метки.

Примечание! Одна отметка будет соответствовать положению болта регулировки к стойке, а вторая – положению кулаков.

В процессе сборки нужно учесть совпадение этих двух меток. Вряд ли получится добиться первоначальной точности, зато погрешности будут минимальными.
Данный способ идеально подходит тем, кто нуждается не только в замене одного подшипника ступицы, но и в ремонте ходовой, а именно смене шаровых опор, рулевых наконечников и сайлентблоков рычагов.

Способ третий

Это, пожалуй, самый тяжелый способ, поскольку приходится снимать стойку, распрессовывать , а также крепёжные гайки, которые фиксируют верхнюю опору к основанию кузова. К смене подшипников приступают только после съёма стойки с автомобиля.
Эта задача не из лёгких, потребуется больше уделить времени, зато это отличный метод для тех, кому не подошли два предыдущих способа.

Второй способ замены подшипника

Если выбран второй вариант, продолжаем ремонтные работы по такой инструкции:

Устанавливаются метки. При помощи мягкой наставки отворачиваются и выбиваются крепёжные болты поворотного кулака.
Откручиваются два крепёжных болта нижней шаровой опоры к этому поворотному кулаку, который успешно снимается.
При помощи наставки требуемого диаметра ступица выбивается с подшипника. Снимаются стопорные кольца. В тиски устанавливается съёмник и выпрессовываются подшипники.

Примечание. Места для посадки подшипников в поворотных кулаках нужно почистить от загрязнений и обильно смазать.

Подшипники запрессовываются, устанавливаются стопорные кольца. После таких действий собранные кулаки с новыми подшипниками монтируются на ступицах.
Используя ту же самую оправку, производится забивание до упора. Усилие нужно концентрировать на внутренние обоймы подшипников.

Примечание! Запрессовывать подшипник нужно, используя пресс, съёмник или тиски.
Молотком пользоваться нельзя, поскольку это приведёт к разрушению элемента. При запрессовке нужно прикладывать усилие только к наружным кольцам.

Последующая сборка осуществляется в обратном порядке.

Примечание! Как правило, в ступице стоит подшипник шариковый двухрядный, во время использования он не нуждается в регулировки и смазке.
При выпрессовывании данный элемент всегда разрушается, поэтому выпрессовывать ступицу рекомендуется только для замены подшипников.

Неисправность ступичного подшипника на ВАЗ-2112 может быть выявлена, когда во время движения будет слышен неприятный шум или гул. Так как эта неполадка довольно распространена на тех автомобилях, пробег которых превышает 100000 километров пробега, сегодня мы подробно разберём пошаговый процесс ремонта (замены – прим.) этой системы переднего привода.

На видео замена переднего ступичного подшипника на ВАЗ семейства 2110-2112.

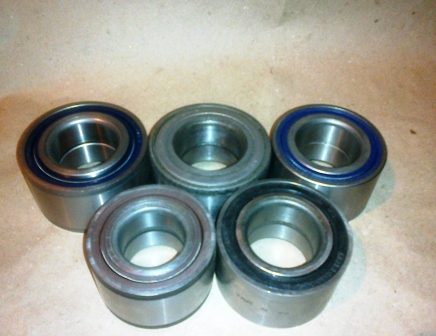

Обратите внимание, что приобретать подшипники передней ступицы следует только Российского производства и от Отечественных производителей .

Китайские аналоги, собранные из низкокачественных материалов имеют недолгий срок эксплуатации, да и к тому же разница в цене у них не существенная.

Необходимый инструмент

Перед тем как приступить к работе, необходимо подготовить весь инструмент и собрать его в одном месте:

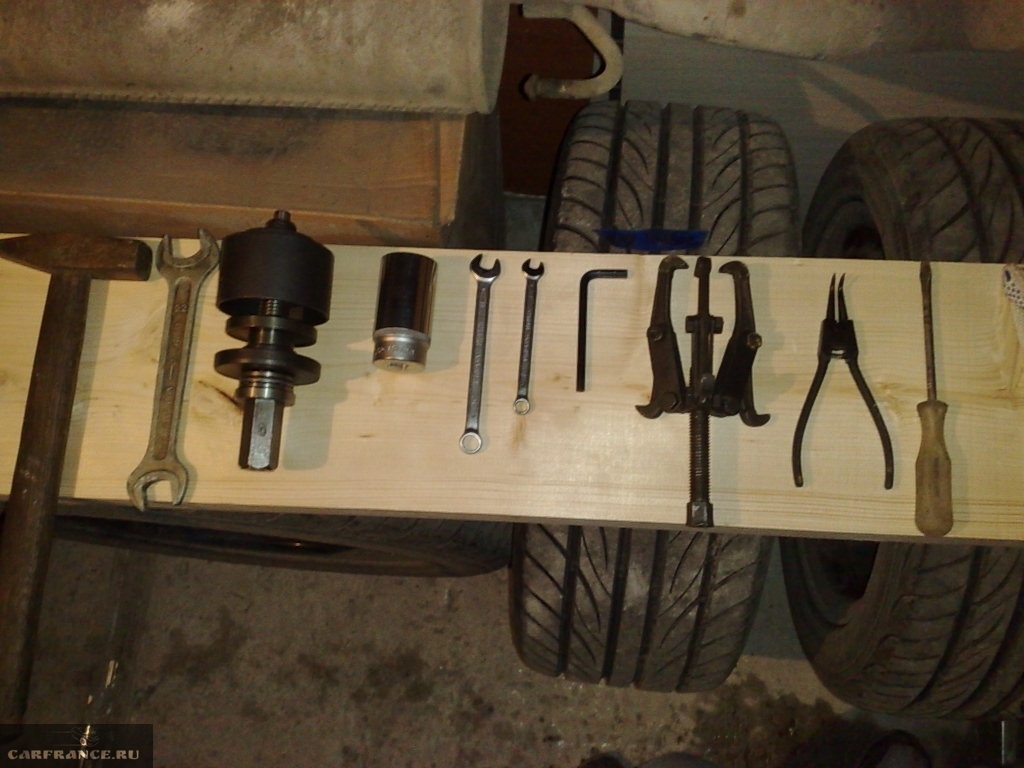

Инструмент собран и готов к использованию

Подготовительные работы

Позаботьтесь о том, чтобы рабочее место было хорошо освещено, и лучше всего если оно будет на смотровой яме или подъёмнике. Потому, что только таким образом можно говорить о высоком удобстве при проведении подобных работ. Также не лишним будет ознакомиться с подробной схемой расположения подшипника на передней ступице ВАЗ-2112.

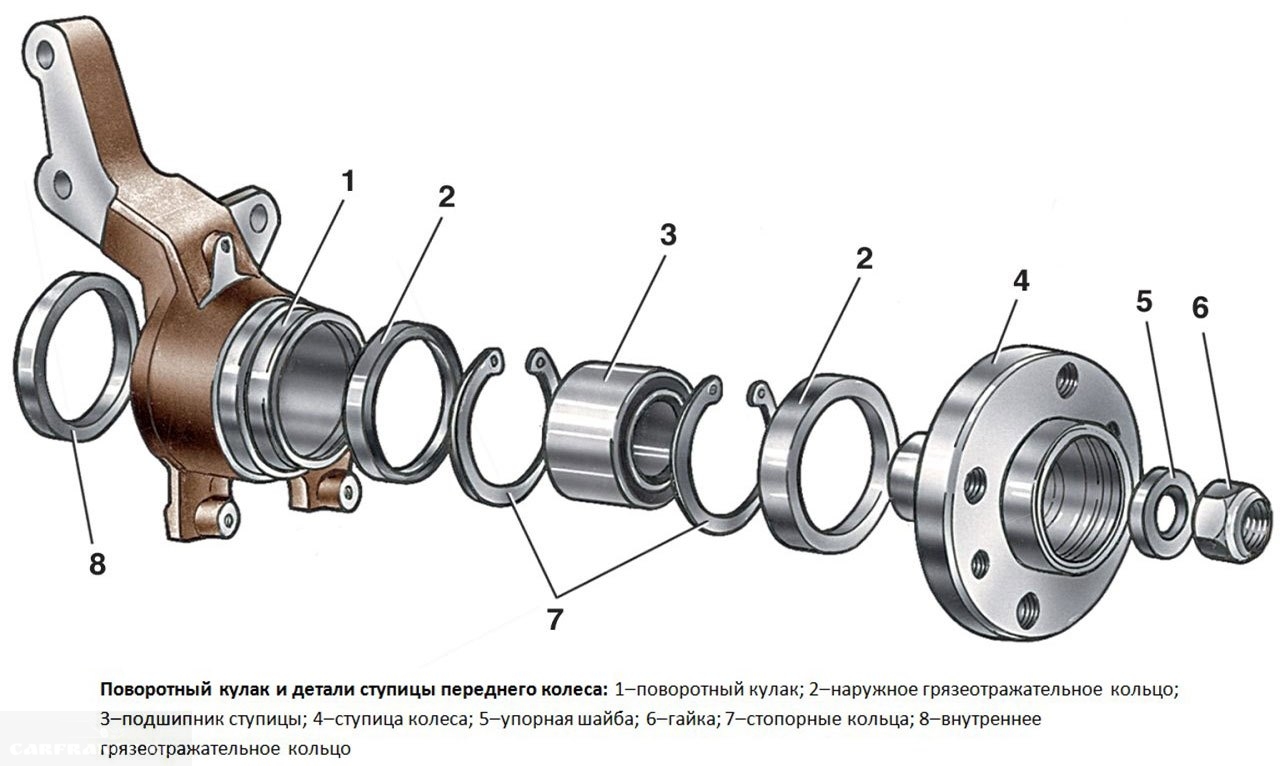

Благодаря такой иллюстрации, схема становится очень понятна.

Если работы по замене подшипников ступицы предусмотрены и на заднем колесе, то работы следует начинать именно с замены передних, так как сделать их намного труднее, следовательно, и времени уйдёт на это больше. .

Пошаговый порядок работ

Первым делом устанавливаем автомобиль в неподвижное состояние, ставим на ручной тормоз, и при желании устанавливаем противооткатные упоры. И пока автомобиль находится на поверхности, срываем все болты на передних колёсах.

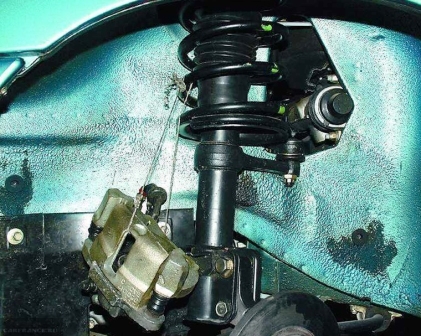

Обратите внимание, что в результате этих действий суппорт ничего держать не будет, и он будет болтаться только на одном тормозном шланге, и для того, чтобы не произошло его разрыва при помощи верёвки привязываем его.

Для фиксации необходимо выбирать прочную верёвку.

Замена ступичного подшипника

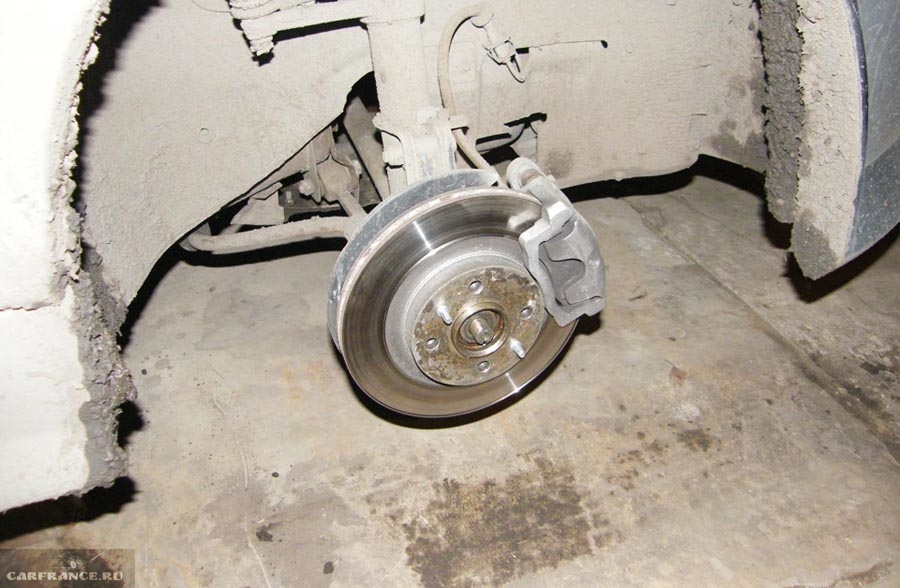

Затем, когда доступ к подшипнику ступицы полностью открыт, существует несколько способов по её замене.

Первый способ

В этом случае необходимо иметь специальный съёмник для демонтажа подшипника.

К преимуществам этого способа можно отнести, то, что во время этих работ нет необходимости трогать болт , следовательно, дополнительных работ вам не прибавится.
А к недостаткам подобного способа можно отметить неудобство во время проведения. Так как придётся изловчиться и принять крайне неудобную позу.

Второй способ

Для производства этих работ, необходимо произвести аккуратный демонтаж поворотного кулака и полностью снять ступицу.

Применение этого способа значительно проще по сравнению с первым. Однако это затрагивает положение развал-схождения, и последующей регулировки не избежать.

Совет! Перед тем, как приступить к демонтажу болтов развал-схождения, отметьте их положение при помощи маркера или мела. При этом метки должны обозначать текущее положение болта на стойке и прежнее расположение кулаков. Благодаря таким меткам, при сборке будет гораздо проще ориентироваться в положении этих болтов. Хотя и вернуть прежнее состояние никак не получится, но свести к минимуму всё же удастся.

Ставим метки

Ставим метки.
Выбиваем все болты у кулака.
Таким образом подшипник будет выбит из ступицы.
Убираем стопорные кольца.
Выпрессовываем подшипник.
Монтируем новый подшипник, предварительно очистив пространство ступицы и обильно промазав его поверхность.

Подобный способ ремонта будет очень эффективен, когда ремонту подвержен не только ступичный подшипник, но и большая часть ходовой ВАЗ-2112. К таким элементам можно отнести замену рулевых наконечников, и шаровых опор.

Третий способ

Для выполнения работ этим способом необходимо снять всю стойку полностью.

Стойка демонтирована.

Далее, воспользовавшись тисками, производим замену ступичного подшипника.
Так как именно таким образом замена произойдёт быстро и качественно.

Этот способ хоть и является самым трудным, потому как демонтировав стойку, необходимо позаботится о демонтаже рулевых наконечников, крепёжных гаек, но достаточно полезен при замене тех самых передних амортизаторов.

После демонтажа подшипников, устанавливаем всё в обратном порядке, собираем стойку и монтируем её на автомобиль.

Изготавливаем съёмник сами или покупаем?

Если у вас нет желания заниматься выбиванием подшипника, можно приобрести в магазинах специальный съёмник, так как весь процесс работы с таким устройством становится легче, а время на работы уменьшается. Это касается и работ по установке подшипника.

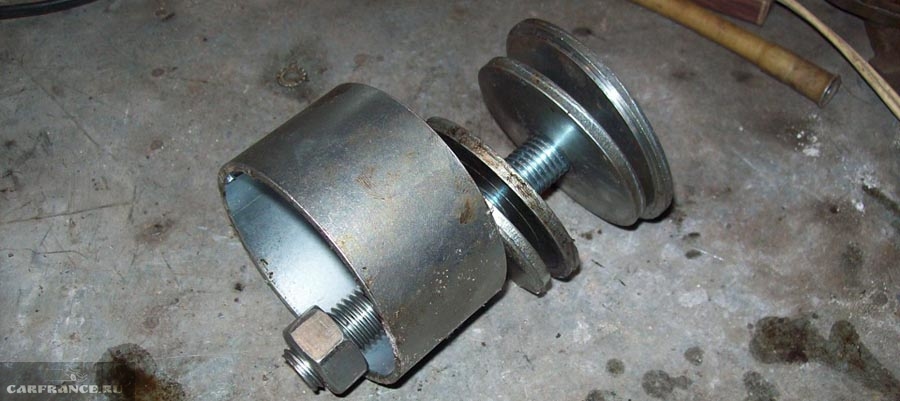

А можно изготовить и свой. Он будет выглядеть вот так.

Съёмник ступицы Хенд-мейд

Выводы

Как вы могли убедиться сами, в работах по замене подшипника передней ступицы нет ничего сложного, достаточно лишь точно следовать инструкции нашей статьи.

Когда автомобиль проходит 50 – 60 тысяч километров, водитель начинает замечать неприятный скрежет колеса при движении, к тому же, в нем может появиться люфт. Это обычно говорит о том, что нужна замена подшипника передней ступицы ВАЗ 2110. Хотя, собственно, предпосылки к этому могут появиться и раньше – большую роль играет то, как автомобиль эксплуатируется. Рассмотрим, как произвести замену.

Подшипник ступицы переднего колеса

Необходимые инструменты

Для работы понадобятся:

Твердосплавная головка диаметром 30 мм с воротком и к ней дополнительный упор, поскольку прилагать нужно довольно большое усилие;
Съемное устройство для снятия и обратной установки ступичного подшипника;
Оправка (отрезок трубы) нужного диаметра для того, чтобы выбить ступицу. Диаметр передней ступицы во всех модификациях ВАЗ 2110 – 58,5 мм;
Если планируете поставить проставки на ступицу, позаботьтесь об их приобретении;
Накидные ключи (диаметр 17 и 19 мм).

Варианты замены

Во-первых, менять подшипники ступицы желательно сразу на всех колесах. Причем, для заднего колеса замена значительно более проста, поскольку у него немного иное устройство.

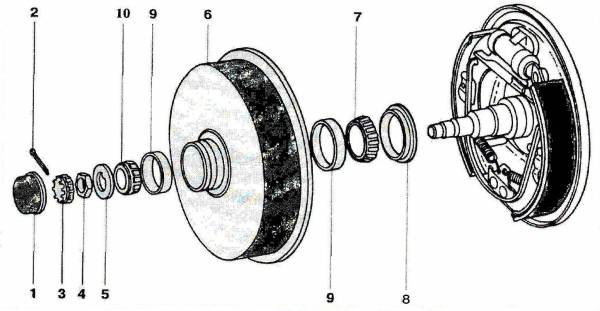

Подшипник ступицы заднего колеса

Во-вторых, замену подшипника ступицы переднего колеса можно выполнить по-разному:

Без демонтажа поворотных кулаков. В этом способе есть одно преимущество – не придется трогать болт, который регулирует развал колеса. Недостаток же тот, что работать очень неудобно;
С демонтажем поворотных кулаков. Работу выполнять удобнее, к тому же в дальнейшем погрешности развала колеса будут сведены к минимуму, если вы перед тем, как открутите крепежные болты поворотного кулака, поставите одну метку, зафиксировав на стойке положение регулировочного болта. Второй меткой обозначьте положение кулаков. Этот метод удобен, если приходится также производить ремонт рулевой, ставить проставки и т.п.;
Третий способ предусматривает снятие стойки. Самый тяжелый способ, но самый удобный в плане именно самой замены ступичного подшипника.

Проведение замены

Какой бы из способов вы не выбрали, первоначальные работы одинаковы, сводятся они к такому алгоритму:

Модный тюнинг

Сегодня на автомобили модно ставить проставки, увеличивающие колею. Работу по их установке, удобно производить вместе с заменой подшипника ступиц, передней и задней частей машины.

Сегодня проставки можно легко приобрести на любом авторынке. С их помощью, как многие считают, повышается управляемость (за счет расширения колеи), а также машина приобретает более «агрессивный» внешний вид. Проставки могут быть необходимы, также в случае установки легкосплавных дисков, не подходящих под стандартный вылет, или при желании заменить систему крепления колес - с болтов на шпильки.

Проставка установленная на ступице Проставки SS20 15мм Комплект проставок OZ Racing

Некоторые умудряются установить даже по две проставки на каждое колесо. Вот уж чего делать не стоит!

Даже одной проставки для переднего и заднего колес более чем достаточно.

Хотя, естественно – личное дело каждого. Однако следует знать, что кроме якобы положительных моментов вы приобретете и ряд отрицательных:

Нарушается распределение нагрузки на ступицы;
Подшипники очень быстро разбиваются, их приходится менять значительно чаще;
Больше страдают узлы подвески;
При попадании в яму на скорости, может вывернуть, а то и оторвать колесо.

Поэтому, прежде чем устанавливать проставки, взвесьте соотношение пользы и вреда от них.
