Практически все отечественные автомобили далеки от идеала, их обладатели стараются для улучшения функциональности. Тюнинг тормозной системы ВАЗ-2107 помогает оптимизировать морально устаревшую конструкцию. Во всех российских машинах есть масса недочётов, которая касается тормозов, в частности, водителю приходится прикладывать огромные усилия для того, чтобы вовремя притормозить, помимо этого, за счёт более слабого заднего барабанного тормоза создаётся разница в тормозных усилиях, что выражается в «заносах» авто и большом тормозном пути. В нижеприведённой статье рассмотрим действенные способы доработки заводской тормозной системы, позволяющие усовершенствовать систему.
Автомобиль ВАЗ 2107 — это очень популярная модель отечественного автопрома
Тюнинг тормозной системы ВАЗ-2107

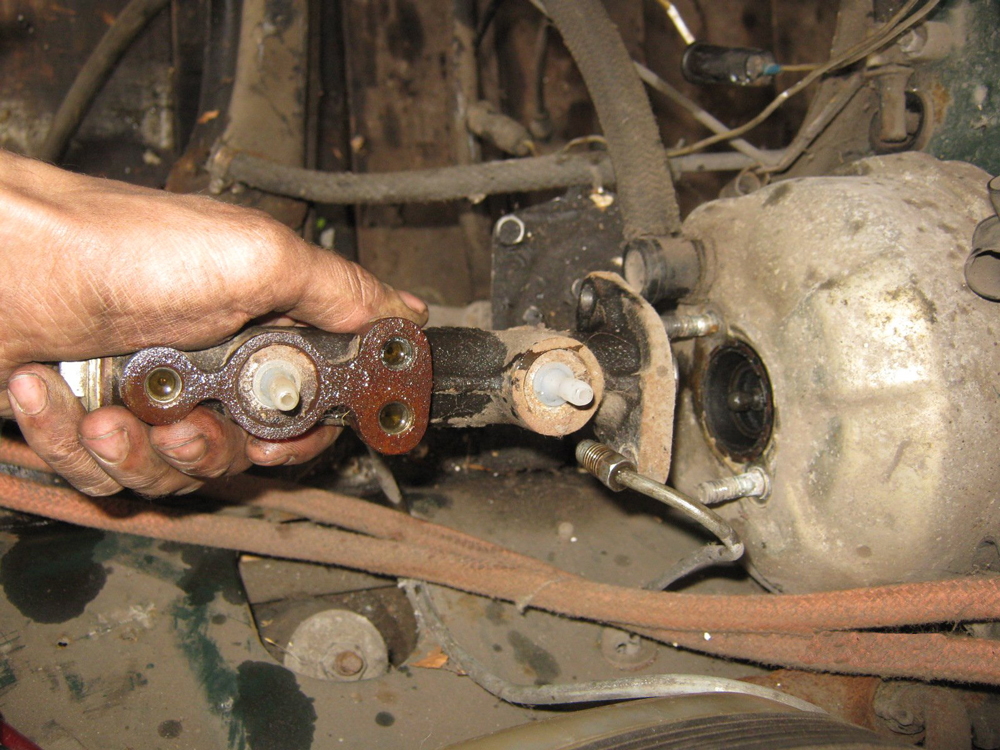

Тюнинг тормозной системы должен начинаться с замены главного цилиндра. Проведение этой манипуляции позволяет увеличить давление и показатель надёжности. Доработка отечественного авто не требует приобретения самых дорогостоящих деталей, автовладелец может купить, например, продукцию завода ATE, этот производитель выпускает необходимые комплектующие почти на все известные классические модели машин. Автомобилист, меняющий главный цилиндр, должен приобрести агрегат ATE 010416, именно такая маркировка указана изготовителем.
Если владелец не знает, тормоза на ВАЗ-2107, он должен, в первую очередь, начать модификацию передних тормозов. Добиться максимальных показателей можно только при одновременной смене заводских колёс на 14 или 15-дюймовые аналоги. Квалифицированные специалисты, для которых тюнинг тормозов ВАЗ-2107 является обычным делом, рекомендуют приобретать набор передних тормозов, предназначенных для ВАЗ-2112. В магазинах автозапчастей есть 16-клапанные варианты, колёса которых имеют 14 дюймов. Преимуществом этих наборов можно назвать вентилируемые диски. Что касается суппорта, на модифицированный ВАЗ-2107 должны быть установлены заводские 12-е агрегаты, номер левого элемента 2112-3501013, а правого - 2112-3501012. Замене должны подлежать и тормозные диски, неплохим качеством отличаются устройства ATE 520142 Power Disk. Главным их достоинством считаются вентилируемые эллипсоидные проточки, которые расположены по всему периметру диска. Рекомендуемый вариант, естественно, может быть заменён автомобилистом на любой другой типовой элемент. ATE 520142 Power Disk без дополнительных усилий «сядет» на ступицу.
Так как родной тормозной системы для ВАЗ-2107 потребует немало времени и терпения, автовладельцу необходимо с предвзятостью подобрать оптимальное крепление суппорта. Для отечественного авто следует выбирать титановый агрегат толщиной 5–7 мм. Максимально облегчить и упростить тюнинг тормозной системы ВАЗ может приобретение специализированного крепления, стоимость которого варьируется в пределах 40–60$ за одну пару. Следующим шагом должна стать замена тормозных шлангов. На этом, по большому счёту, заканчивается доработка передних тормозов, нужно лишь проверить надёжность соединений, а также прокачать и протестировать систему.
Доработка тормозов ВАЗ-2107 должна быть продолжена улучшением задних дисковых устройств, позволяющим повысить эффективность при торможении, надёжность, вентиляцию и простоту в эксплуатации.
Для того чтобы модернизировать отечественное авто, барабанные элементы системы, чтобы была возможность установить на их место дисковые варианты. В магазинах автозапчастей есть более бюджетные модели (ATE 412125) и более дорогостоящие (ATE 512125 Power Disk). Что касается суппорта, то остановить выбор следует на деталях от ВАЗ-2108 (слева нужно установить устройство 2108-3501013, а справа - 2108-3501012). Грамотно производимый тюнинг тормозов ВАЗ-2107 требует от мастера определённых навыков, в частности, перед посадкой тормозного диска следует осуществить проточку задней полуоси (она должна соответствовать посадочному радиусу «насаживаемого» элемента). После того как удалось решить эту непростую задачу, необходимо приступить к монтажу полуоси и замене подшипников.
Немаловажной доработкой при улучшении тормозной системы считается регулировка штока вакуумного усилителя тормозов ВАЗ-2107. Специалисты советуют обладателям отечественных авто демонтировать прежнее устройство, а на его месте расположить новый вакуумный усилитель. Для того чтобы всё было сделано правильно, следует отрегулировать шток привода главного тормозного цилиндра. Иными словами, регулировка штока подразумевает выставление правильной величины выступа агрегата над поверхностью самого усилителя.
Регулировку вакуумного усилителя тормозов ВАЗ-2107 следует проводить при наличии такого инструментария, как штангенциркуль, пассатижи и гаечный ключ на семь. Автовладельцу необходимо так расположить устройство, чтобы выступ штока находился в пределах 1–1,5 мм. Если занятый ремонтом автомобилист отмечает несоответствие положенной норме, следует:
- расположить шток ВУТ посредине пассатижей немного ниже головки;
- посредством заранее подготовленного гаечного ключа поворачивать верхнюю часть штока до тех пор, пока он не будет правильно подогнан к системе. Штангенциркуль позволит проверить правильность проведённой регулировки.

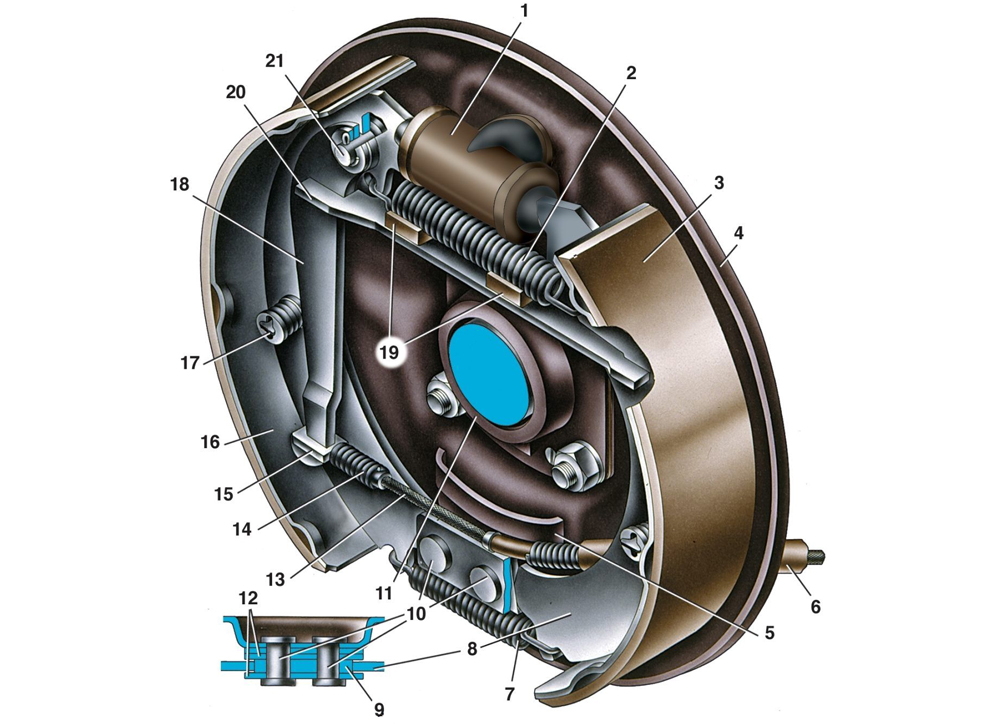

Тормозной механизм заднего колеса: 1 - колесный цилиндр; 2 - верхняя стяжная пружина колодок; 3 - накладка колодки; 4 - щит тормоза; 5 - внутренняя пластина; 6 - оболочка заднего троса; 7 - нижняя стяжная пружина колодок; 8 - передняя тормозная колодка; 9 - опорная пластина колодок; 10 - заклепки; 11 - маслоотражатель; 12 - направляющая пластина колодок; 13 - задний трос стояночного тормоза; 14 - пружина заднего троса; 15 - наконечник заднего троса; 16 - задняя тормозная колодка; 17 - опорная стойка колодки; 18 - рычаг ручного привода колодок; 19 - резиновые подушки; 20 - распорная планка колодок; 21 - палец рычага ручного привода колодок
Большинство ДТП происходят по причине потери контроля над управлением автомобиля, особенно это касается процесса торможения ваз 2109. Тюнинг тормозной системы необходим при увеличении мощности двигателя, а также при езде на высоких скоростях.
Стоит заметить, что модернизация именно этой системы считается самой опасной и запрещенной процедурой. На ваз 2109 для тюнинга тормозной системы потребуется заменить штатные детали.
Замена колодок и дисков
Прежде всего, начинают рассматривать вариант и дисков. Практически во всех случаях отдают предпочтение вентилируемым дискам со специальными нарезками.
Колодки чаще всего используют усиленные импортного производства. Также не лишним будет поставить более мощный вакуумный усилитель.
Превосходство дисковых тормозов заключается в таких фактах:
- дисковые тормоза сравнительно стабильны при росте температуры, в случае с барабанными тормозами снижается их эффективность;
- так как диски лучше охлаждаются, их температурная стойкость намного выше;
- за счёт высокой эффективности торможения можно снизить путь тормоза;
- незначительные размеры и вес;
- лучшая чувствительность тормозов;
- снижается время срабатывания;
- проще менять изношенные колодки, что не скажешь о барабанных тормозах, где нужно тратить усилия и время на их подгонку;
- примерно 70 процентов кинетической энергии машины погашается за счёт передних тормозов, задние тормоза способствуют снижению нагрузки на передние диски;
- температурные изменения никак не сказываются на качестве прилегания тормозных поверхностей.
Более 20-ти лет ВАЗ 2109, созданный на основе модели 2108, считается одним из востребованных автомобилей на отечественном рынке. Но, несмотря на это, каждый автовладелец хочет внести свои изменения.
Кому-то важно сделать модернизацию фар либо выполнить тюнинг кузова, а кому-то хочется изменить внутренний вид салона. Некоторая часть водителей считает такие меры второстепенными, они улучшают двигатели, подвески и, конечно же, систему тормоза.
Именно такой системе нужно уделить больше внимания.
Примечание. Самым простым вариантом модернизации тормозной системы ВАЗ 2109 считается смена «родных» тормозных дисков дисками от машин ВАЗ 2110 либо ВАЗ 2112.
В чём же заключаются основные отличия новых дисков
Итак:
- Такие диски характеризуются вентилируемой конструкцией, таким образом, тепло, выделяемое при торможении, выводится намного эффективнее.
- машины ВАЗ 2110 обладают большим диаметром, они охлаждаются намного быстрее и более качественно тормозят автотранспорт.
Эффективность вентилируемых дисков можно оценить при торможении на повышенной скорости. Простой диск значительно разогревается, при этом происходит «закипание» тормозной жидкости и «проваливание» тормозной педали.
Примечание!
Нужно учитывать, что диски 12-ой модели подойдут лишь в том случае, если на машине используются 14-ти дюймовые диски колёс. Классические 13-ти дюймовые просто не наденутся на диски тормозные машины ВАЗ 2112.
Перед выполнением таких самостоятельных работ нужно определить, какого размера диски установлены на машине. К примеру, если это 13-ти дюймовые изделия, лучше отдать предпочтение тормозной детали от модели ВАЗ 2110, в случае с 14-ти дюймами, целесообразно поставить тормозные диски 2112 модели.
Примечание! Специалисты утверждают, что тормозные характеристики намного заметнее при монтаже, если установить тормозные диски авто ВАЗ 2112, поскольку они обладают большими размерами, нежели детали от машины ВАЗ 2110.
Для модернизации тормозной системы машины ВАЗ 2109 нужно обзавестись такими деталями:
- двумя тормозными дисками «десятки»;
- двумя суппортами и направляющими скобами модели 2110 или 2112. Так как тормозные диски «десятой» модели обладают большой толщиной, то и суппорт со скобой соответственно должны быть больше;
- двумя защитными кожухами.
Примечание! От состава тормозной жидкости напрямую зависит эффективность торможения, а также термин службы всех элементов системы, что влияет на общую безопасность и надёжность машины.
Нужно заметить, если на машине стоят диски колёс с нетрадиционным вылетом или выполнялась серьёзная модернизация кузова, есть вероятность, что новые диски «десятки» будут упираться в колесо или вообще будут его блокировать. Такую возможность нужно предусмотреть предварительно, дабы не пришлось переделывать работу.
Исходя из вышеизложенной информации, следует сказать, что такой тюнинг тормозов не является сложным, действия можно выполнять самостоятельно, опираясь на простую инструкцию.Польза от подобной модернизации весьма очевидна, обеспечивается лучшее охлаждение и качественное торможение.
В большей степени манипуляции с тормозной системой необходимы при проведении чип тюнинга, тюнинга двигателя и карбюратора.
Результатом успешных работ будет рост динамики и скорости автомобиля.
На сегодняшний день многие автовладельцы, которые стремятся улучшить состояние своего транспорта, обращаются на СТО, но зачем переплачивать мастеру, если при помощи видео и фото всё получится реально сделать своими руками? Также поможет детальная инструкция с описанием процессов, нюансов и советов по модернизации.
Цена необходимых элементов для замены не столь высока, как, к примеру, стоимость самого ремонта.
Сядьте сначала за руль иномарки, а потом за Ваз 2110. Согласитесь, разница чувствуется сразу, на иностранных автомобилях педаль тормоза значительно мягче, чем на отечественных машинах. А что если сделать доработку вакуумного усилителя тормозов Ваз 2110? Будут ли положительные результаты? А может быть это плохо?
Тюнинг тормозов Ваз 2110 - довольно актуальная тема, которая затрагивает тему установки задних дисковых тормозов, однако в этой статье мы будем работать исключительно с ВУТ. Вся модернизация вакуумного усилителя Ваз 2110 заключается в установке шайбы. Оказывается эта небольшая деталь оказывает значительное влияние на процесс торможения, это можно проследить на принципе работы ВУТ. Итак, водитель Ваз 2110 нажимает на педаль тормоза, при этом шток 18 упирается в шток 3 через шайбу 23. Из-за особенностей конструкции перепускные клапаны начинают работать немного позже, чем шток начинает давить на главный тормозной цилиндр. Соответственно, возникает сопротивление на педали, а после установки шайбы процесс меняется в обратную сторону. Получается, что после нажатия штока 18 открываются или закрываются клапана, после срабатывает вакуумный усилитель, при этом усилие значительно снижается при номинальных нагрузках. Что же нам дает установка шайбы в ВУТ? Во-первых, при плавном торможении, то есть когда колодка только подводится, у нас будет более мягкая педаль. Во-вторых, при резком торможении реакция педали остается, как и до установки шайбы.
Теперь распишем, как и куда устанавливать шайбу. В первую очередь демонтируем жабо и шумоизоляцию моторного щита. Далее откручиваем главный тормозной цилиндр и отводим его в сторону, трубки откручивать необязательно. Вынимаем шток с сальником из вакуумного усилителя и уменьшаем его длину, закрутив наконечник на величину толщины кольца. Удобнее будет зажать головку 4 в тиски, а шток 3 крутить небольшим трубным ключом. Берем пинцет и вынимаем резиновую шайбу. На этом этапе вам пригодится помощник, который с салона будет нажимать на педаль тормоза. Укладываем под него подготовленное кольцо, а сверху шайбу 23 и укороченный шток с сальником. Получается, что мы устанавливаем кольцо между 22 и 23 позицией, увеличив ход штока на 1 мм. Рассчитываем размер шайбы: D1=25хD2=15хh=1. Толщина должна быть не более 1 мм, в противном случае полностью исчезнет информативность педали тормоза. Чем тоньше шайба, тем меньше эффекта от нее. Не обязательно ставить именно металлическую шайбу, вполне подойдет и резиновая. Увеличивать шайбу не стоит, потому что коэффициент полезного действия не изменится, меняется его характеристика. Кроме этого во время увеличения толщины шайбы может получиться так, что при максимальном давлении шток 18 не будет дотягиваться штока 3 и все усилие будет передаваться через шайбу, а это очень быстро выведет ее из строя. Сборка деталей и элементов производится в обратной последовательности. Что мы получили после доработки вакуумного усилителя тормозов? Если говорить совсем просто, то шайбой мы отрегулировали свободный ход педали. Однако свободным ходом его назвать нельзя, потому что это ход минимального давления в системе. Теперь при небольшом усилии педали Ваз 2110 будет тормозить сильнее, чем раньше.
Одной из главных проблем российского автопрома является заводская сборка. Конструктора выпускают сырой продукт, который в дальнейшем запрещают совершенствовать. Та же проблема коснулась и модель 2114. На фабрике задние колеса комплектуют только барабанными тормозами, ведь такая сборка уменьшает стоимость на российском автомобильном рынке. таких авто, как ваз 2114 может производиться только в специализированных мастерских.
В чем же минус отечественной тормозной системы? Дело в том, что тормоз 2114 достались ей по наследству от «девятки». И поэтому особыми улучшениями они не обладают: они отлично себя чувствуют в сухую погоду — тормозной путь довольно короткий, но как только появляются осадки и дорога становится влажной, тормозить становится тяжелее и этот путь значительно увеличивается. Но это еще не вся проблема.
Задние дисковые тормозаУ многих автолюбителей часто случалось, что при частых и интенсивных торможениях при скорости выше ста километров перегревались тормоза и педаль тормоза «проваливалась». Этот неприятный эффект чаще всего связан с закипанием тормозной жидкости, которая начинает кипеть при трении дисков с колодками. Температура деталей системы может достигать 600 градусов, а это довольно много. Иногда можно заметить перегрев и визуально: в темноте диски начинают излучать темно-красную подсветку. Ну а если в придачу вы долго не меняли спецжидкость, то весь тормозной механизм долго не проживет.
Lada kalina Sport
Напоминаю еще раз — запрещено производить какие-либо замены и изменения в тормозной системе , эту статью я пишу исключительно в целях ознакомления. АвтоВАЗ все-таки начал устанавливать тормозные диски, но началось это только с Лады Калины Спорт, которую запустили в массовое производство только в 2011 году. Принцип работы тормозной системы автомобиля не изменился, поэтому все предыдущие модели работают на барабанных тормозах.
Тонкости установки и покупка запчастей
Итак, пора приступать к установке. Первым шагом будет откручивание скоб, цилиндров и направляющих. Обычно новые диски отличаются большим центральным отверстием (ЦО), и поэтому для корректной работы и точного центрирования я бы посоветовал вырезать полоску из жестяной пивной банки, которую нужно вставить между ступицей и диском для устранения люфта. После этой операции можно надеть диск и прикрутить новую скобу. Диагностика тормозной системы должна выполняться в обязательном порядке.

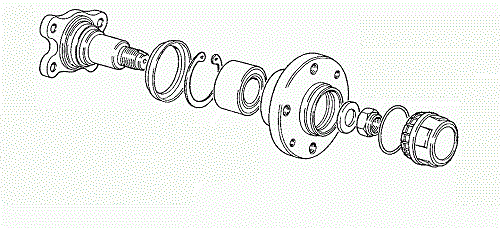

Задняя ступица в разборе
Сразу нужно описать один нюанс, с которым сталкиваются водители при авто ваз 2114. Может быть так, что одно из отверстий под палец значительно меньше другого. Не стоит «колдовать с этим», поезжайте в автосервис, где за пару минут вам сделают отверстие, которое будет равно 8,5 миллиметров.
Если вы ощущаете, что с цилиндрами не все ладно, то лучше их заменить. Передняя часто преподносит неприятные неожиданности, причина которых — перегрев дисков и колодок. Вентилируемый диск всегда шире штатного, поэтому обязательно нужно купить новые защитные кожухи, направляющие колодки и суппорта.
Уделите больше времени на осмотр товаров, которые вы собираетесь приобрести. Работа эта для себя и выполняется своими руками, поэтому запчасти нужно покупать качественные, хоть это и наносит небольшой ущерб кошельку.
Тормозная система не любит экономии, здесь не нужно мудрить — если детали отработали свое, нужно сразу же их заменить. Перед началом тюнинга автомобиль нужно поставить на надежную подставку, или же воспользоваться подъемником.
— интересный материал!
Простая пошаговая инструкция по установке задних дисковых тормозов
Шаг 1
Ослабляем натяжку тросов и сводим задние колодки, далее ключом на 12 отворачиваем направляющие шпильки. Щеткой по металлу очищаем посадочное место и аккуратно сбиваем тормозной барабан. Рекомендую пользоваться резиновым молотком, чтобы ничего не повредить. По настоящему супер тюнинг авто ВАЗ 2114 требует терпения и сил. С помощью отвертки поддеваем пружину, которая стягивает колодки, и снимаем ее. Вытаскиваем распорную планку и достаем верхнюю стягивающую пружину. После этого вынимаем тормозную колодку, предварительно опустив рычаг ручника.

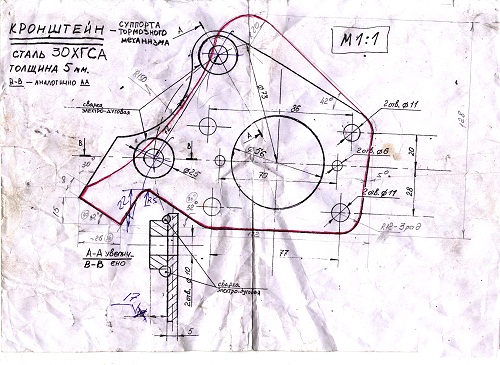

Кронштейн для крепления задних дисковых тормозов ВАЗ
Шаг 2
Шаг 3
Теперь можно рихтовать углы балки перед тем, как ставить ступицу, совмещенную с планшайбой на балку. Это нужно сделать для того, чтобы углы не мешали суппорту. Лично я сплющил их молотком. Также эту работу можно выполнить при помощи болгарки. Не стоит устанавливать гровер под левый болт ступицы, иначе в противном случае придется снова работать с болгаркой и подпиливать шляпку болта. В него может упираться скобка тормозного суппорта.
Задний дисковый тормоз в сборе
Шаг 4
Ну а теперь самое основное. Выполняем монтаж скобки на планшайбу и надеваем на ступицу тормозной диск. В точках соединение подкладываем дистанционные шайбы. Делать это нужно в точках соединения. Случается, что размер шайб может и отличаться, тогда нужно их покупать под определенный автомобиль, в нашем случае — это тюнинг 14 модели машины. Затягиваем планшайбы и соединение скоб (рекомендую делать это с усилием 3-4 Н.М). Прикручиваем шланг к суппорту, закладываем колодки, и можно замкнуть магистраль герметизаций трубки. Герметизируем теперь тормозную магистраль. Проверяем магистраль на герметичность накачиванием давления педалью. Если все работает как надо, то можно приступить к монтажу ЗДТ на другую сторону.
Оснащение всех четырёх колес дисковой системой торможения на сегодняшний день применяется всеми ведущими производителями автомобилей. Эта система считается наиболее эффективной и гарантирует высокий уровень безопасности при эксплуатации транспортного средства.

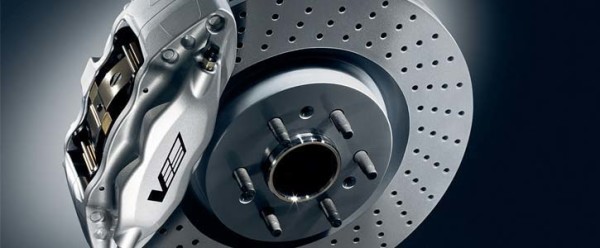

Дисковые тормоза
Однако ВАЗ 2109 с 2006 г. не выпускается на территории РФ, при этом в нём используются устаревшие барабанные тормоза. Модель оснащается дисковой системой торможения только на переднюю пару колёс, где нагрузка является самой большой. Замена барабанных тормозов на дисковые или так называемый тюнинг задней тормозной системы у владельцев этих машин вызывает стабильно высокий интерес.
Следует отметить, что подобная операция вполне себя оправдывает, приводя к экономии горюче-смазочных материалов и повышая безопасность при эксплуатации транспортного средства.
Тормозные диски на ВАЗ 2109
Для проведения подобной операции возможно использование трёх видов дисковых тормозов:
- Возможно применение тормозных дисков карбюраторной версии автомобилей серии ВАЗ 2108, ВАЗ 2109 или ВАЗ 2110, снимаемых с передней колёсной пары. Их размер соответствует 13 дюймам и вполне подходит для использования. Отрицательной чертой следует признать их низкую эффективность при быстром и динамичном движении.
- Не исключена установка тормозной системы, снятой с автомобилей марки ВАЗ 2111 и ВАЗ 21102, обладающей повышенными аэродинамическими свойствами, соответствующим размером и достаточно высокими эксплуатационными характеристиками.
- Наиболее оправданным, по мнению большинства владельцев вазовских девяток, является установка серийно выпускаемых российской промышленностью дисков, которые применяются для машин с 16-клапанным мотором серий ВАЗ 2112 и ВАЗ 21103. Они полностью совместимы с колёсами размером 14 дюймов, имеют диаметр 257 мм и при длительной эксплуатации и высоких нагрузках наиболее эффективны. Этот вариант, возможно, и является максимально затратным, однако довольно быстро окупается и является самым выгодным с точки зрения безопасности движения в условиях городского динамичного цикла.
Следует отметить, что главными положительными отличиями дисковой тормозной системы являются постоянный внешний контроль над степенью износа тормозных колодок, простота их замены, а также повышение качества торможения и увеличение скорости охлаждения тормозных дисков.
Кроме того внешний вид автомобиля с дисковыми тормозами вполне соответствует современным представлениям о спортивных седанах.
Этапы тюнинга тормозной системы ВАЗ 2109
После правильного выбора необходимых тормозных дисков каждый автолюбитель задаётся вопросом: «Можно ли выполнить установку самостоятельно?»
Средняя стоимость подобного тюнинга без привлечения работников сервисного центра составит около 5 тыс. рублей. Основные расходы пойдут на приобретение тормозного диска, суппортов и комплекта планшайб.
Тюнинг тормозной системы автомобиля ВАЗ 2109 вполне можно произвести самостоятельно и в гаражных условиях. Финансовая сторона вопроса также не кажется слишком обременительной для семейного бюджета поклонников автотюнинга.
Но имеется и маленькая ложка дёгтя в этой бочке мёда – подобные изменения конструкции не предусмотрены заводом-производителем, что влечёт за собой большие сложности при прохождении техосмотра, переоформлении транспортного средства и других возможных контактах с сотрудниками ГИБДД. Так что вносить ли подобные изменения в свою любимицу, вынужден будет решать каждый владелец самостоятельно.
