Наш автопром редко устанавливает электрические стеклоподъемники на такие автомобили, как, например, ВАЗ 2109. Впрочем, во время серийного выпуска "девятки", электроподъемники вообще не использовались на отечественных автомобилях. В настоящее время все наоборот, механическая ручка уходит в историю, ведь теперь даже стала возможна установка электроподъемников своими руками. За это огромное спасибо отечественной промышленности, которая занимается выпуском электроподъемников для автомобилей, не оборудованных ими изначально. Дальнейший разговор пойдет как раз об установке стеклоподъемников такого типа.
Электроподъемники бывают нескольких видов:
- тросиковыми – самые слабые, медленные и дешевые. Если на них сгорает моторчик, то можно с легкостью произвести его замену;
- реечными – слабоватые и требующие регулярного смазывания в процессе эксплуатации;
- шарнирно-рычажными – быстрыми, негромкими и достаточно мощными (например, примерзшие стекла для них не проблема).
Электроподъемники и ВАЗ 2106
Установить электроподъемники на ВАЗ 2106 не только несложно, но даже гораздо проще, чем на другие модели, такие как 2105 или 2107. Упрощает данную процедуру наличие в "шестерке" так называемого ветровичка. В современных магазинах представлено огромное количество вариантов стеклоподъемников, а средняя цена колеблется в пределах 100$. При выборе основное внимание нужно уделять производителю, например, европейские стеклоподъемники гораздо надежнее китайских, можно приобрести и отечественную систему, но она зачастую может быть не доукомплектована.
Самая трудная задача – протащить трубки с заранее проложенными проводами из-под торпеды в дверь, что усложняется, если автомобиль оснащен центральным замком или подогревом стекол.

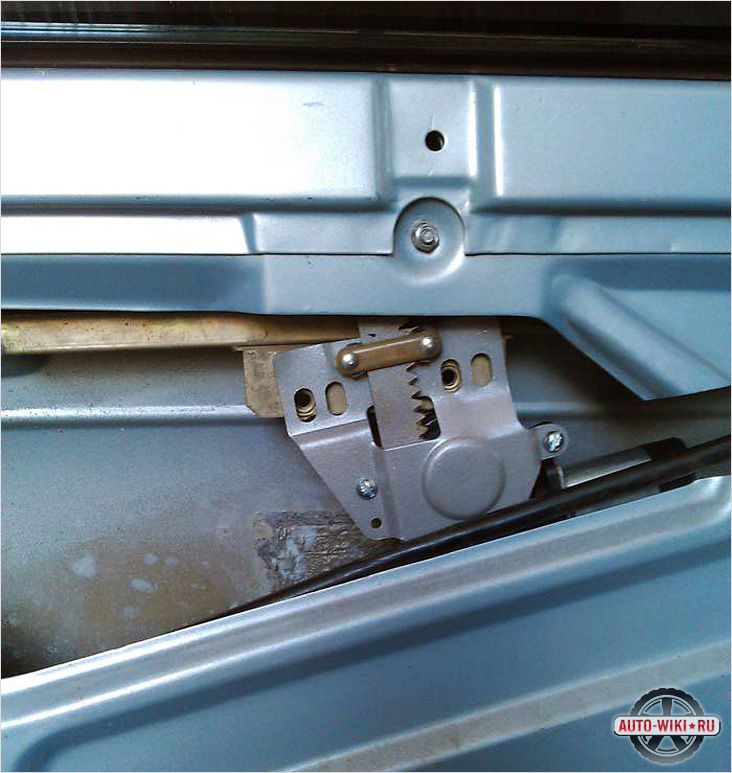

Шарнирно-рычажной электроподъемник "Гранат" на ВАЗ 2109
Комплектация этого вида стеклоподъемников обычно предусматривает наличие:
- электропроводки;
- кнопок;
- заглушек;
- требуемой крепежной фурнитуры;
- резиновых манжет, необходимых для протягивания проводки из стойки внутрь двери.
Немного другим устройством и более сложным процессом установки отличаются "Катран" и "Беркут", при этом по качественным характеристикам они не уступают вышеописанным.
Прежде чем приступать к монтажу, необходимо убедиться в том, что бортовая сеть автомобиля отключена от питания аккумулятора. Также можно отдельно отключить цепи, одна из которых питает прикуриватель, а вторая подсвечивает приборную панель, так как именно сюда нужно будет подключить проводку, питающую стеклоподъемники.
Итак, приступим:

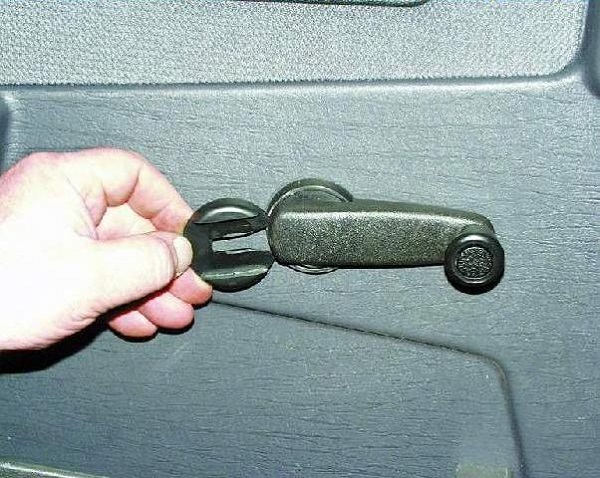

- Нужно снять обивку с дверей. Ее очень легко снимать, только нужно не забыть приобрести крепежные пистоны.

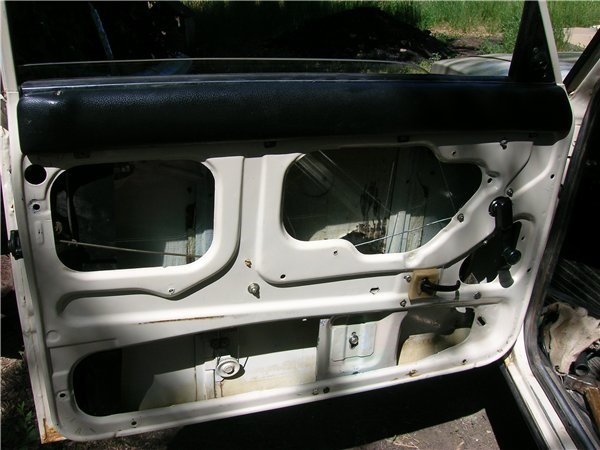

- Теперь переходим к демонтажу механизма, за счет которого работает штатный ручной подъемник. Стекло при этом следует зафиксировать (для этого пригодится канцелярский скотч) в таком положении, которое обеспечивает оптимальный доступ к месту его крепежа с подъемным механизмом. Затем переходим к откручиванию крепежных болтов, отвечающих за соединение стекла и штатного стеклоподъемника.
- Снимаем трапецию – направляющую, отвечающую за стандартный механизм стеклоподъемника. Для этого нужно открутить 1 гайку внизу, 2 посередине и 1 вверху. Также откручиваем 3 гайки, которые фиксируют стеклоподъемник с ручкой вращения, теперь его можно вынуть, а когда отсоединение устройства завершено, можно приступать к установке нового электрического.

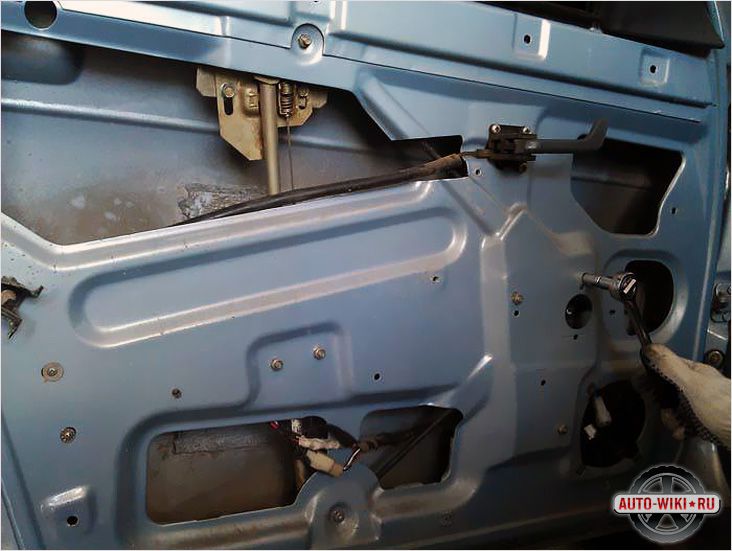

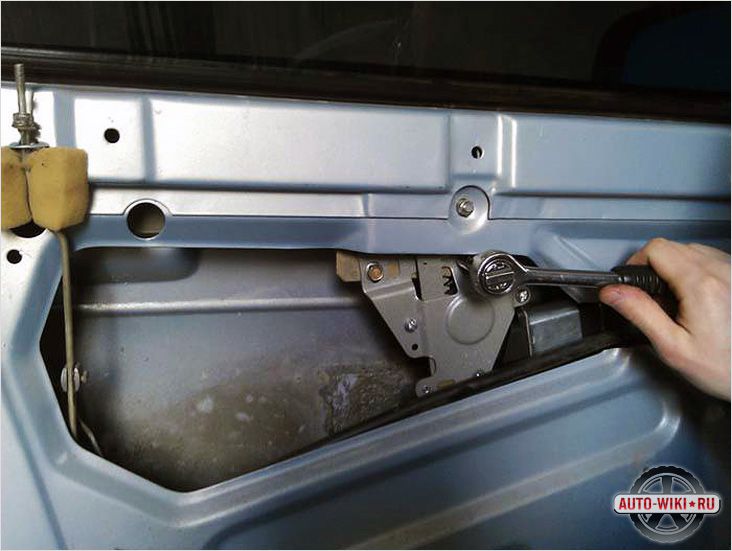

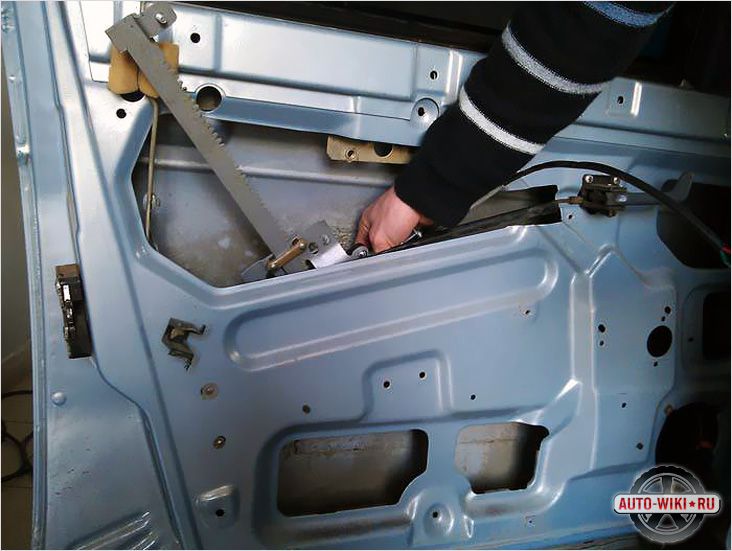

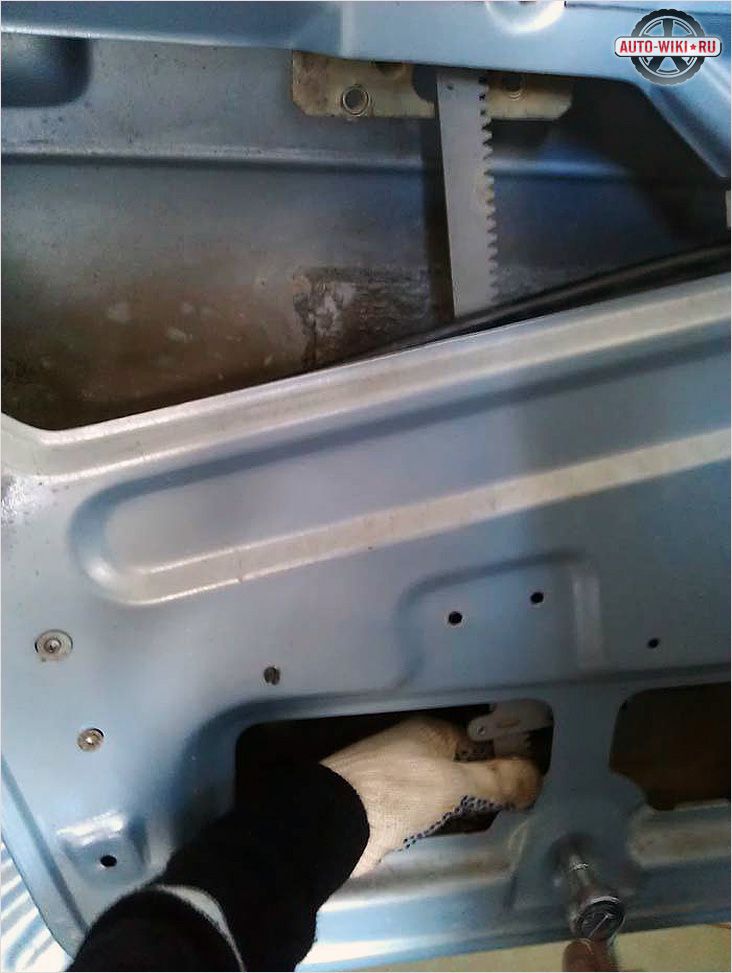

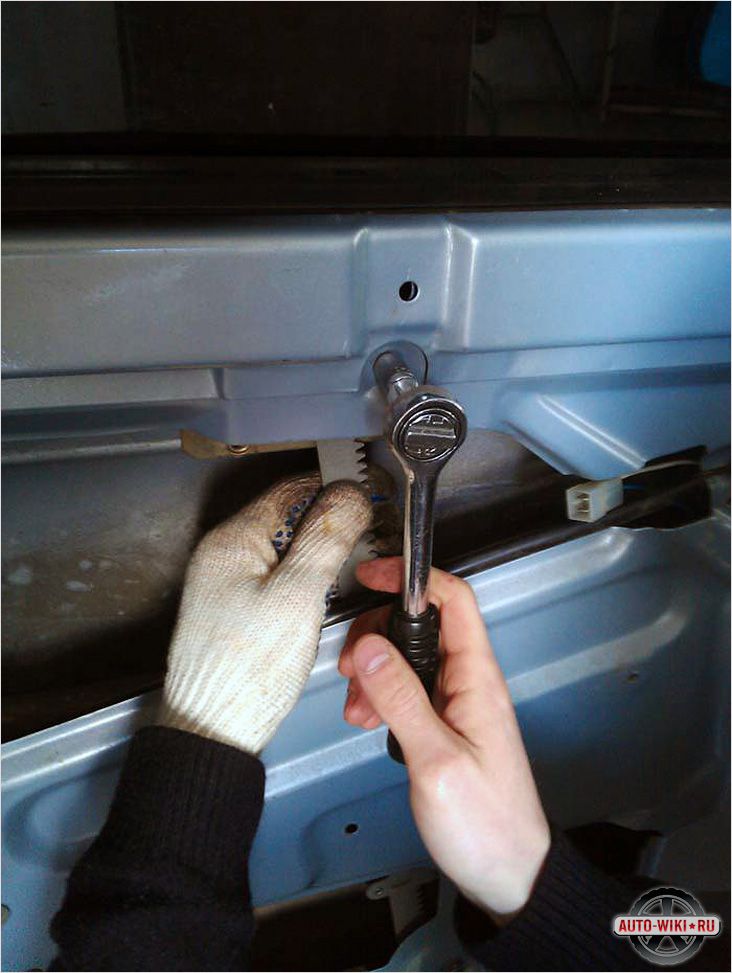

- Для крепления нового устройства потребуются только стандартные крепежи, сверлить ничего не нужно. Механизм стеклоподъемника должен быть установлен во внутренней полости двери через самое крупное технологическое отверстие. Только «собранный» вид (положение стекла «открыто») позволит вставить конструкцию внутрь. Для крепления механизма изнутри используется 2 шпильки, вставляемые в соответствующие отверстия, ранее предназначавшие для фиксации средней части направляющей стандартного стеклоподъемника. Следующий этап – это совмещение креплений на рычажной системе стеклоподъемника с креплениями, расположенными на стекле, с последующей их фиксацией при помощи болтов. Кстати, в случае если в конструкции имеются трущиеся детали, их необходимо тщательно смазать.

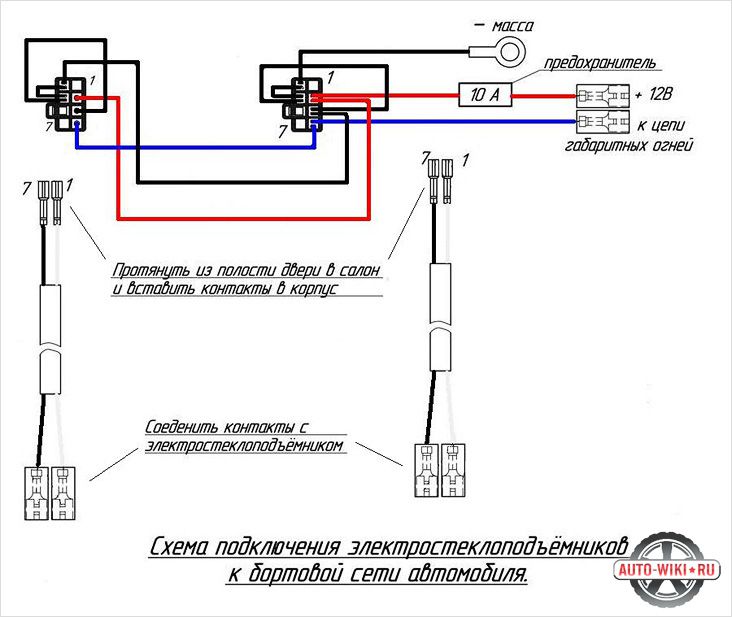

Все работы, относящиеся к механической части завершены, далее нужно переходить к электрической. Сначала нужно прикинуть, где будет находиться проводка, основная цель которой соединить электрический мотор, приводящий в движение подъемник и кнопку-активатор. При этом самую большую сложность может вызвать следующий момент: проводка должна переходить от двери к стойке, а затем из стойки уходить под панель приборов.
Проложенный провод не должен соприкасаться с движущимися частями двери и самим механизмом электростеклоподъемников.
После того как все работы выполнены, можно вернуть на место обшивку и наслаждаться результатом.
Фото
Видео
В этом видеоматериале показана установка электростеклоподъемников на ВАЗ 2107:

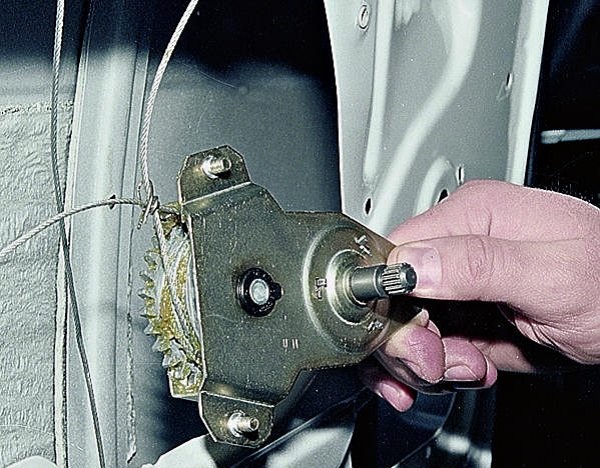

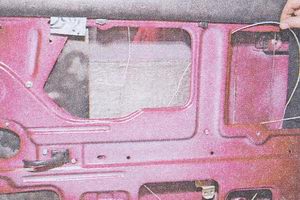

Если стеклоподъемник снимаем не для замены, то во избежание схода троса с направляющих желобков барабана подвязываем проволокой две ветви троса в месте, указанном стрелками.
Снятие стеклоподъемника передней двери на автомобиле ваз 2107
1. Подготавливаем автомобиль ваз 2107 к выполнению операций (см. «Подготовка автомобиля ваз 2107 к техническому обслуживанию и ремонту»).
2. Снимаем прижимные пластины троса и опускаем стекло до упора (см. «Опускное стекло передней двери ваз 2107»).
3. Торцовым ключом на 10 мм ослабляем затяжку болта крепления натяжного ролика, сдвигаем натяжной ролик и снимаем трос с ролика.
4. Снимаем трос стеклоподъемника с остальных трех роликов.

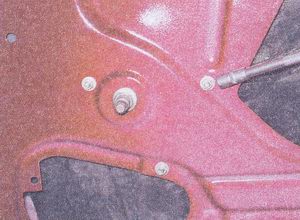

5. Торцовым или накидным ключом на 8 мм отворачиваем три гайки крепления механизма стеклоподъемника.

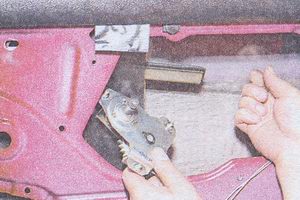

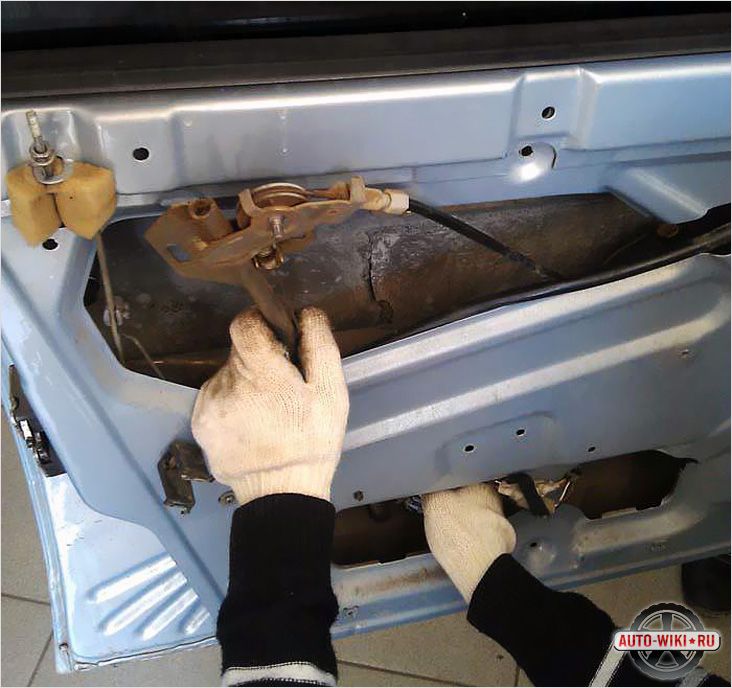

6. Приподняв стекло, вынимаем стеклоподъемник из технологического отверстия во внутренней панели двери.
Установка стеклоподъемника передней двери на автомобиле ваз 2107
1. Смазываем трос стеклоподъемника пластичной смазкой.
2. Установка стеклоподъемника выполняется в обратной последовательности. Перед регулировкой натяжения троса отвязываем проволоку, фиксирующую трос.
3. Перемещением ролика натягиваем трос и проверяем плавность работы привода.
Устройство стеклоподъемника передней двери ваз 2107

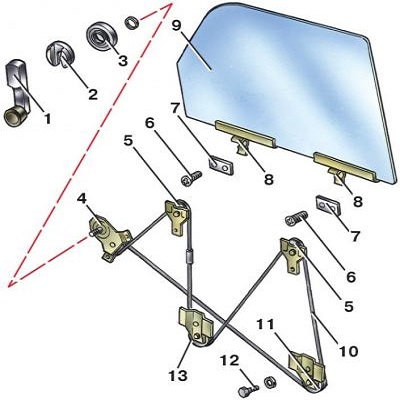

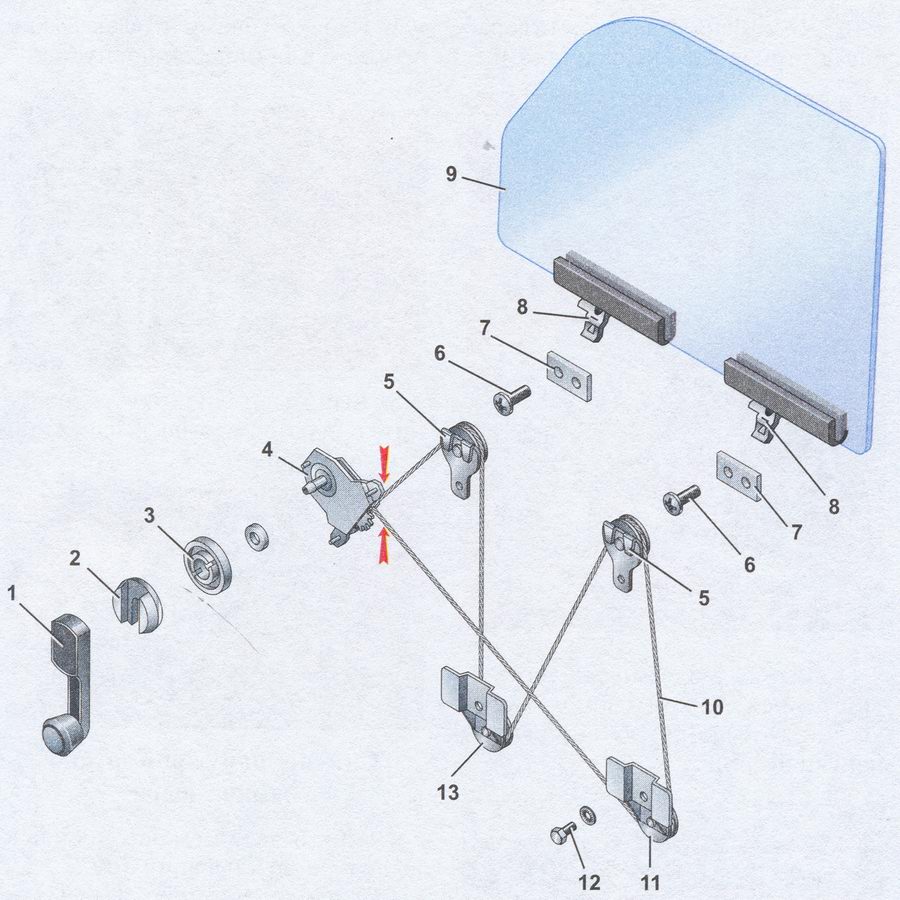

1 - ручка стеклоподъемника; 2 - облицовка с фиксатором; 3 - розетка; 4 - механизм стеклоподъемника; 5 - кронштейн ролика;
6 - винт; 7 - прижимная пластина троса; 8 - кронштейн; 9 - стекло; 10 - трос; 11 - нижний ролик; 12 - болт; 13 - натяжной ролик
Стеклоподъемник – узел автомобиля, позволяющий сделать условия поездки более комфортными. Производитель ВАЗ 2107 устанавливает ручные стеклоподъемники с тросовым приводом. Многие водители в качестве тюнинга устанавливают самостоятельно электростеклоподъемники (ЭСП) на свой автомобиль ВАЗ 2107. В статье описывается их конструкция, дается инструкция по демонтажу для ремонта и установки своими руками.
Устройство стеклоподъемника ВАЗ 2107
Стеклоподъемник на ВАЗ 2107 состоит из следующих деталей:
- ручки, поднимающей стекло;
- отделочной втулки с посадочным местом для ручки;
- розетки ручки;
- механизма для подъема стекла;
- нижнего ролика;
- крепежного болта и гайки для нижнего ролика;
- крепежного винта для прижимающих пластин;
- верхних роликов;
- прижимающих пластин;
- бокового стекла;
- троса;
- кронштейнов для фиксации стекла;
- натяжного ролика.
Главное отличие в конструкции стеклоподъемника для ВАЗ 2107 от аналогичных механизмов – трос и натяжной ролик для него, которые используются при работе механического привода. Прибегнуть к такому варианту конструкции пришлось из-за отсутствия на ВАЗ 2107 боковой форточки.
Руководство, как разобрать стеклоподъемник
Для того, чтобы самостоятельно выполнить замену электрических стеклоподъемников на ВАЗ 2107 или осуществить ремонт, в первую очередь необходимо научиться их демонтировать. Данные знания пригодятся при заклинивании подъемного механизма из-за попадания влаги через зазор между уплотнителем и стеклом. В этом случае потребуется ремонт механизма.
Для с авто понадобятся следующие материалы и инструменты:
- набор отверток;
- набор гаечных ключей или головок;
- плоскогубцы;
- скотч для фиксации стекла.
Работы по демонтажу, ремонту и установке ЭСП удобнее проводить в гараже.
Демонтаж стеклоподъемника состоит из следующих этапов:
На этом демонтаж стеклоподъемника с тросом завершен. Можно приступать либо к ремонту, либо к установке.
Перед тем как приступать к установке электрических стеклоподъемников, необходимо проверить все составляющие на исправность. В случае обнаружения каких-либо дефектов их нужно устранить, выполнить ремонт или замену неисправных деталей.
Концы троса в местах, где он заходит в механизм, обязательно нужно закрепить с помощью проволоки. Это поможет хорошо зафиксировать трос, когда будем устанавливать новый ЭСП.
Как установить электрический стеклоподъемник?
Необходимость установки ЭСП возникла благодаря техническому прогрессу. Их установка делает удобным открывание и закрывание боковых стекол. Включение электроподъемников в схему охранной сигнализации, дает возможность дистанционного управления открыванием/закрыванием боковых стекол.
После появления ЭСП на авторынке многие автолюбители захотели установить их на свои автомобили. Поэтому возник вопрос, какие электрические подъемники для стекла лучше купить и как их устанавливать на ВАЗ 2107. Проблема в том, что не существует заводских стеклоподъемников. На автомобильном рынке существует большой выбор электроподъемных механизмов как отечественного, так и импортного производства. Их принцип состоит в том, что вместо механического подъемника, который нужно крутить вручную, устанавливается аналогичный механизм, но вместо ручки на внутренней стороне двери монтируется электропривод.
Из отечественных брендов наиболее популярны ЭСП таких производителей: «Гранат», «Катран» и «Форвард»(автор видео Стеклоподъем.РФ).
С установкой этого устройства на ВАЗ 2107 возникают небольшие проблемы из-за того, что отсутствует форточка, а стекла опускаются полностью по всей длине. Кроме того, для установки в данной модели авто слишком мало места. Многие водители находят выход, покупая для «семерки» ЭСП импортного производства – компании SPAL модель Delux.
Пособие по установке подъемника стекла ВАЗ 2107
Процесс установки состоит из следующих этапов:
На этом замена механических стеклоподъемников на ВАЗ 2107 на электрические своими руками завершена. Теперь можно приступать к проверке и регулировке установленного устройства.
Воспользовавшись установленным электрическим приводом, поднимаем стекло вверх. Необходимо настроить механизма так, чтобы при поднятом до упора стекле нигде не осталось зазоров. После проверки и регулировки, нужно поставить на место обшивку дверей в обратном порядке. Вместо ручки механического стеклоподъемника устанавливаем заглушку.
Установка электрических стеклоподъемников своими руками повышает комфорт водителю и пассажирам благодаря возможности с помощью кнопки управлять открытием и закрытием бокового стекла. Кроме того, наличие электростеклоподъемников позволяет настроить сигнализацию так, чтобы при постановке на охрану все стекла автоматически закрывались.
Умение демонтировать и устанавливать стеклоподъемники на ВАЗ 2107 своими руками дает возможность сэкономить на посещении автосервиса.
Видео «Установка электрических стеклоподъемников»
В этом видео Сергей Зукол рассказывает, как установить своими руками электрические подъемники для стекла на ВАЗ 2107.
Для машин семейства ВАЗ, как правило, применяют стеклоподъемники с тросовым приводом и звёздочный механизм намотки. С целью предохранения стёкол от произвольного опускания имеется тормозной механизм стекла, он приводится в действие при помощи крутящийся ручки, расположенной на дверной панели окна, или электромотором.
На классических моделях ВАЗ все системы стеклоподъемников одинаковы. Все двери авто имеют три ролика, один из которых подвижный и служит для регулировки натяжки троса. Исключение составляет модели ВАЗ 2107/2105, у которых из-за установки сплошного стекла передней двери, была изменена подача и расположение троса, вследствие чего в передней двери появился дополнительный четвертый натяжной ролик.
Причины замены стеклоподъемника ВАЗ 2107
- Очень часто владельцы автомобилей ВАЗ сталкиваются с весьма неприятной проблемой – затруднённым подъёмом и опускание бокового стекла . При этом издаётся довольно неприятный характерный хруст и скрип. Это говорит о том, что механизм подъёмника износился и требует ремонта, а может понадобится и его замена.
- Установка электростеклоподъёмника . Как альтернатива замены «классических» стеклоподъмников является электропривод подъёмного механизма стекла. С появлением данного устройства, для владельцев «семёрки» и «пятерки», весьма актуальным стал вопрос о том, как установить электростеклоподъемники ВАЗ 2107/2105.
Для того, чтобы сэкономить деньги на данный ремонт, замену стеклоподъёмника можно успешно выполнить своими силами при наличии минимального количества инструмента:
- рожковые ключи на «8» и «10»;
- отвертка плоская и с крестообразным наконечником;
- дрель со сверлом (при установке электростеклоподъёмника);
- новый стеклоподъемник ВАЗ 2107.
Стоит отметить, что цена стеклоподъемника передней двери ВАЗ 2107 от LADA с артикулом 21050610402000 составит 210 рублей, а задней двери с артикулом 21010620402001 - 188 рублей.
Стоимость указана на весну 2017 года по Москве и области.
Особенности замены стеклоподъемника ВАЗ 2107
Владельцам других автомашин ВАЗовской «классики» замена стеклоподъемника ВАЗ 2107/2105 может показаться излишне усложненной.
Перед снятием родного стеклоподъемника рекомендуется в непосредственной близости от него обвязать две ветви троса небольшим куском проволоки. Такой ход не позволит соскочить тросу с пазов в барабане, что делает возможным повторное использование механизма.
Так как всего роликов четыре, один натяжной и три направляющих, а трос связан с кронштейнами сплошного стекла в двух местах, трос вокруг роликов может обводиться двумя способами – через верхнюю или нижнюю опоры качения.
При обводке через нижний ролик , выходящий из механизма верхний трос направляется через: нижний левый направляющий ролик, верхнюю левую направляющую опору, нижний центральный натяжной ролик, верхний правый ролик. Как альтернатива производится обводка и через верхний ролик , которая производится в обратной последовательности. В этом же случае направляется нижний трос.
Новый подъемник стекла в обязательном порядке имеет скобу, фиксирующую две ветви троса. Снимать ее до момента полноценной установки категорически запрещено.
Следует предпочесть оптимальное усилие натяжения тросового привода: трос не должен быть перетянут, но и не должен болтаться.
