На автомобили марки «ВАЗ» идентификационный номер (VIN) наносится ударным способом и расположен в моторном отсеке:
- ВАЗ-2101, ВАЗ-21011, ВАЗ-21013, ВАЗ-2102, ВАЗ-2103, ВАЗ-2104, ВАЗ-2105, ВАЗ-2106, ВАЗ-2107 и их модификации — на нижней полке коробки воздухопритока справа по ходу движения
- ВАЗ-2108, ВАЗ-2109, ВАЗ-2110 – на верхней поверхности правой стойки брызговика кузова (на правой опоре пружины передней подвески)
- ВАЗ-2121 — на верхнем усилителе щитка передка справа. Кроме того, встречаются варианты следующего расположения — на верхнем усилителе панели облицовки радиатора, на щитке передка рядом с заводской табличкой
Первые пять лет с начала выпуска автомобилей ВАЗ (1970-1975 гг.) идентификационный номер автомобиля наносился на вертикальную стенку коробки воздухопритока справа по ходу движения.
Идентификационный номер (VIN) на автомобилях марки ВАЗ, выпущенных до 1982 года, состоял из 11, 12, 14 и 15 знаков. Последние семь цифровых знаков обозначали порядковый номер изделия, а первые семь (восемь) буквенно-цифровых знаков или четыре (пять) цифровых знаков, соответственно, или завод-изготовитель и модель автомобиля, или модель автомобиля. Разделительные знаки выполнены в виде пятиконечных звездочек.
★ВАЗ 2101 0000001 ★
I II III★2101 ★0000001 ★
II III
I — завод-изготовитель
II — модель автомобиля
III – порядковый номер изделия
С 1982 года идентификационный номер автомобиля состоит из семнадцати знаков высотой 10 мм и заключен между двумя звездочками.
Фото. Вид идентификационного номера, наносимого на автомобили ВАЗ-2101- ВАЗ -2107 и их модификации с 1982 г.
Расстояние между условными центрами разделительных знаков –106-107 мм, высота знаков — 10 мм, ширина знаков — 4 мм, расстояние между знаками — 2 мм.
★ХТА 2106 00 С 0000001 ★
I II III IV VI — номер мирового производителя
II — модель автомобиля
III — знаки, не несущие информации (без значения)
IV — год выпуска автомобиля
V — порядковый номер изделия
Кузов в запчасти выпускается всегда со своим номером (семнадцать знаков), а маркируемые детали кузова в запчасти выпускаются без номера.
Номер двигателя ВАЗ
Маркировочное обозначение на двигателе наносится на специальную площадку блока цилиндра. Процесс маркирования механизирован.
На двигателях, выпущенных до декабря 1974 года (ВАЗ-2101, ВАЗ-2102, ВАЗ-2103), маркировочная площадка располагалась на переднем верхнем торце блока цилиндров.
Со второй половины 1975 года маркировочная площадка на двигателях располагается на приливе блока, слева по ходу движения, над маслянным фильтром. На двигателях, выпускаемых с декабря 1974 года по июль 1975 года, встречается маркировка на обеих площадках. С июля 1975 года на прежнем месте расположения номера двигателя наносится только технологический номер двигателя, состоящий из трех цифровых знаков.

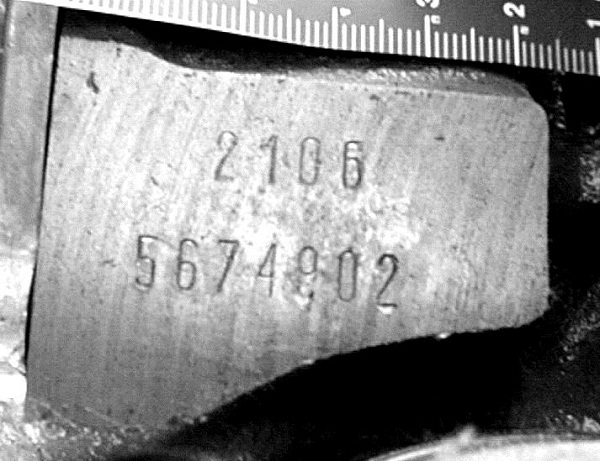

Фото. Общий вид номера, наносимого на двигатели автомобилей ВАЗ-2101- ВАЗ –2107.
Нанесение маркировочных обозначений на двигатели всех моделей, кроме ВАЗ-2108, производится автоматическим нумератором немецкой фирмы «Otto Borries», а также нумератором ВАЗ КВЦ. На двигатели автомобилей «ВАЗ-2108» маркировочные обозначения наносятся нумератором фирмы «Nagel».

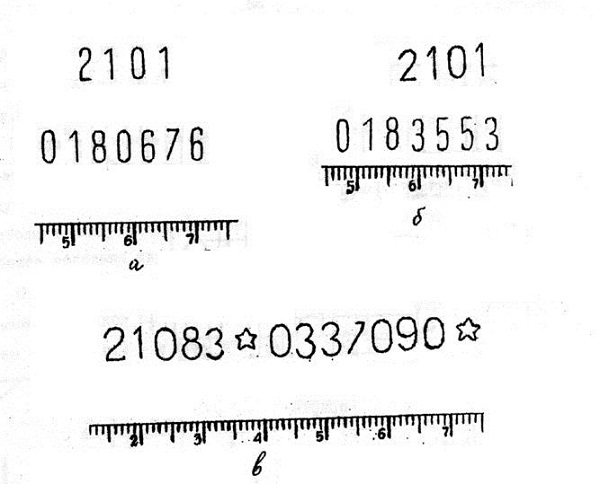

Рис. Номера двигателей, выполненные на металлической пластине нумератором: а) — фирмы «Otto Borries»; б) — ВАЗ КВЦ; в) — фирмы «Nagel.
Однако на практике применялся только специальный негостированный шрифт, поставляемый на завод вместе с оборудованием фирмой «Otto Borries». Размеры данного шрифта и оттиски клейм представлены на рисунках.

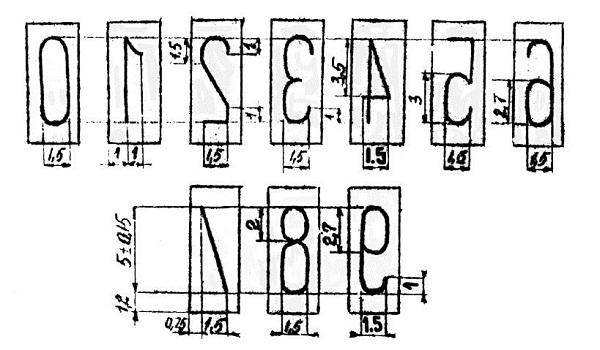

Рис. Параметры специального негостированного шрифта

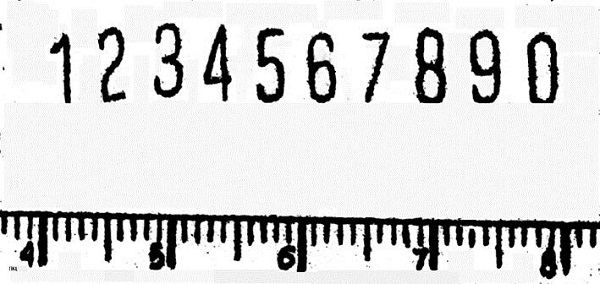

Рис. Оттиски знаков выполненные на металлической пластине
На двигателях автомобилей ВАЗ-2108 и ВАЗ-2109 и их модификаций номер расположен на верхней части задней стенки блока со стороны маховика, слева по ходу движения (вблизи от прерывателя распределителя).
Поверхность площадки перед нанесением маркировки подвергается механической обработке на фрезерном станке. На блоках двигателей автомобилей ВАЗ-2101, ВАЗ-2102, ВАЗ-2103, ВАЗ-21011, ВАЗ-2104, ВАЗ-2105, ВАЗ-2106, ВАЗ-2107, ВАЗ-2121 и их модификации одновременно механической обработке подвергается не только площадка для маркировки, но и поверхности под масляный фильтр и топливный насос.
Расположение номера на площадке относительно ее условного центра или границ не регламентировано.
Порядковый номер на двигателях, начиная с ВАЗ-2108, обязательно заключается между двумя звездочками (разделительные знаки). Расстояние между крайними цифрами и звездочками с каждой стороны, а также расстояние между отдельными знаками маркировки должно составлять не более половины ширины цифры.
С 1984 г. по 1985 г, на двигателях автомобилей ВАЗ-2108 размещение знаков в номере осуществлялось в две строки, затем с 1986 г. – в одну строку.

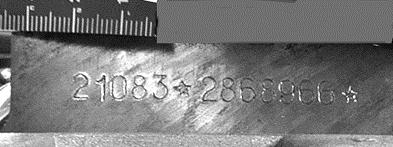

Фото. Общий вид номера, наносимого на двигатели автомобилей ВАЗ-2108 и их модификации

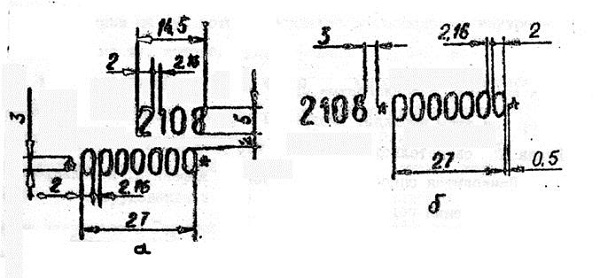

Рис. Параметры и расположение знаков в обозначении номера: а — в две строки; б — в одну строку
Год выпуска двигателя обозначается буквами латинского алфавита. В обозначении номера (в частности, на двигателях ВАЗ-2108 и его модификациях) буква, свидетельствующая о годе выпуска, располагается сразу после индекса модели, и номер при этом выглядит следующим образом «2108f* 0000001*. Буква F свидетельствует о том, что двигатель выпущен в 1985 г.
Список букв латинского алфавита, используемых для обозначения года выпуска двигателя.
|
Обозначение |
Обозначение |
||
В 1985-1986 гг. все двигатели автомобилей ВАЗ-2108 и его модификаций содержали в номере букву, обозначающую год выпуска. С 1987 г. ее стали наносить в номере не на все двигатели, а преимущественно на те, которые поступали на внутренний рынок, так как страны-импортеры автомобилей просили в обозначение номера на двигателе не вносить букву латинского алфавита, обозначающую год выпуска. За рубежом наличие буквы в номере сразу после модели было воспринято как модификация основной модели. В связи с этим завод с 1987 г. практически перестал обозначать год выпуска на двигателях ВАЗ-2108, так как четкого разграничения продукции на ту, которая подлежит реализации на внутреннем рынке, и на ту, которая будет продана за рубеж, не предусматривалось.
Согласно имеющейся информации, до 1987 г. номер двигателя обозначался семью знаками. После выпуска 10 млн. автомобилей встала проблема перехода на восьмизначную нумерацию. Однако сделать это нелегко из-за необходимости полной замены маркировочного оборудования.
Поэтому было решено с начала 1987 года нумерацию двигателей вновь (как и в 1970 г.) начать с «нуля». Чтобы не путать год выпуска двигателей старого семейства автомобилей ВАЗ, следует обращать внимание на информацию о дате отливки блока цилиндров. Она располагается на правой стороне блока двигателя, закладывается при отливке блока и имеет следующий вид:
D
ВАЗ
01 07 85 N 2106D (A, B, C, F, H) – примененная оснастка;
ВАЗ – завод-производитель;
01 07 85 — дата изготовления блока двигателя;
(К, N) – шифр бригады;
2106 – обозначение модели блока цилиндров.
Дата отливки блока практически всегда соответствует дате выпуска двигателя, так как разница между отливкой блока и выпуском готового двигателя не превышает 15-20 дней.
Сила набивки цифр клеймами нумератора регламентируется технологией маркирования двигателей. При этом величина усилия вдавливания клейма составляет 560 Н, глубина вдавливания (внедрения) клейма в металл — не более 0,3 мм.
В нумераторе фирмы «Otto Bоrries» клейма — кольцевые дисковые. Все семь дисков, собранные друг с другом, составляют «пакет», в котором диски собраны и расположены таким образом, что их рабочие поверхности образуют сферу определенного радиуса. При маркировании двигателя сфера как бы обкатывает поверхность площадки на блоке, оставляя оттиски клейм в соответствии с порядком расположения клейм в пакете, совокупность которых и образует номер двигателя. Аналогично обкатывается площадка при нанесении индекса модели двигателя. Перед набивкой очередного номера в нумераторе происходит смена клейма путем его поворота вокруг оси и подведения следующей цифры на уровень контактирующих поверхностей между клеймом и площадкой. Смена клейм и подвод нумератора на нужный уровень осуществляются автоматически.
В нумераторе фирмы «Nagen» клейма пальчикового типа. Они закреплены и удерживаются поворотной головкой (патроном). Для набивки номера и подведения головки к поверхности блока двигателя она совершает поочерёдно поворот в ту или другую сторону вокруг своей оси, подводя к площадке нужное клеймо. В момент полного и правильного совмещения контактных поверхностей происходит некоторый выход клейма вперед по направлению к поверхности блока, при этом нужное клеймо выходит на уровень непосредственного контакта с блоком двигателя. Выдвижение клейма заканчивается непосредственным контактом и образованием оттиска на площадке блока. В дальнейшем поворотная головка несколько перемещается слева направо относительно блока и одновременно производится смена клейма путем поворота головки и подведения нового согласно заложенной программе. Все повторяется вновь. Таким образом набиваются все знаки маркировочного обозначения на блоке двигателя, после чего поворотная головка полностью отходит от обработанного блока.
Маркировочные обозначения на блоки двигателя наносятся непосредственно перед их сборкой.
На отдельные блоки — запасные части, предназначенные для реализации через торговую сеть или мастерские, — номера не набиваются. На них лишь имеется расположенный на переднем торце блока двигателя и состоящий из трех знаков технологический номер, служащий для правильного подбора поршней.
При ошибочном нанесении отдельных знаков в маркировочном обозначении двигателя (неполадки в работе нумераторов, связанные с несвоевременной заменой клейма) их устраняют. Участок металла, на котором располагается подлежащий уничтожению знак, подвергается кернению. Затем вручную набивается нужный знак, при этом используется аналогичное клеймо. На заводе могут быть исправлены одна, две последние (при переходе в номере десятков), три последние (при переходе сотен) цифры и т.д.. В случае ошибочного нанесения всего номера он срезается наждачным кругом шлифовальной машины на глубину рельефного изображения и затем набивается новый номер. Если рельефно отобразилась лишь часть знака (знаков), то неотобразившуюся часть добивают. На заводе ведется картотека, в которой фиксируются номера двигателей с устраненными погрешностями.
Все легковые автомобили, так же, как и любые другие транспортные средства, подвергаются обязательной маркировке, которая наносится специально в таких местах, чтобы любой желающий мог без труда найти ее. Но, пожалуй, не каждый автовладелец сможет сказать, что же кроется за этими "загадочными" буквенно-цифровыми кодами. Давайте попробуем расшифровать их на примере автомобилей "ВАЗ".
Заводская табличка
На все автомобили "ВАЗ" устанавливается заводская табличка с нанесенной маркировкой. Эта маркировка различна для автомобилей, предназначенных для внутреннего рынка, и для автомобилей на экспорт (рис. 1 и 2). Условно табличку можно разделить на два поля: в рамке и за рамкой. На поле 1 (в рамке) содержатся следующие данные. На первой строчке указано наименование предприятия-изготовителя.
Вторая строчка была введена только в 1999 году. На табличках автомобилей, предназначенных для поставок на внутренний рынок (рис. 1), изображен знак соответствия российским требованиям и номер Одобрения типа (РОСС - Россия, RU - код России, MT02 - код органа по сертификации, E***** - номер Одобрения типа). На табличках автомобилей, предназначенных для поставок на экспорт (рис. 2), указан номер сертификата отипования ЕЭС. Одним из самых важных элементов заводской таблички является комбинация цифровых и буквенных условных обозначений, которая называется идентификационным номером автомобиля (или по-другому - VIN-кодом (от англ. Vehicle Identification Number).
Идентификационный номер (рис. 3) состоит из 17 знаков и расшифровывается таким образом. Первые три буквы идентификационного номера (а) называются международным идентификационным кодом изготовителя и присваиваются Центральным научно-исследовательским автомобильным и автомоторным институтом (НАМИ). Буквы и цифры, используемые на первых двух знаках идентификационного номера, закрепляются за каждой страной и контролируются международным агентством - Обществом автомобильных инженеров (SAE), которое работает под руководством Международной организации по стандартизации (ISO). Первая буква обозначает географическую зону (например, X - Европа), вторая - страну (T - Россия), а третья - завод-изготовитель (A- ВАЗ). Под обозначение модели или модификации автомобиля отведено 6 знаков (b). Последующие восемь знаков (с) называются порядковым производственным номером (или по-другому - номером шасси) и имеют следующую расшифровку. Первый знак (d) обозначает год выпуска автомобиля (табл. 1).
Табл. 1.
Шифр модельного года выпуска
| Год | Код года | Год | Код года | Год | Код года | Год | Код года |
| 1971 | 1 | 1981 | B | 1991 | M | 2001 | 1 |
| 1972 | 2 | 1982 | C | 1992 | N | 2002 | 2 |
| 1973 | 3 | 1983 | D | 1993 | P | 2003 | 3 |
| 1974 | 4 | 1984 | E | 1994 | R | 2004 | 4 |
| 1975 | 5 | 1985 | F | 1995 | S | 2005 | 5 |
| 1976 | 6 | 1986 | G | 1996 | T | 2006 | 6 |
| 1977 | 7 | 1987 | H | 1997 | V | 2007 | 7 |
| 1978 | 8 | 1988 | J | 1998 | W | 2008 | 8 |
| 1979 | 9 | 1989 | K | 1999 | X | 2009 | 9 |
| 1980 | A | 1990 | L | 2000 | Y | 2010 | A |
Помимо идентификационного номера (VIN-кода) в рамке заводской таблички указывается:
1 - индекс модели двигателя, например, "двигатель 2105" и т.д. (только для автомобилей, предназначенных для внутреннего рынка);
2 - допустимая полная масса автомобиля;
3 - допустимая полная масса автомобиля с прицепом (если разрешена эксплуатация данного автомобиля с прицепом);
4 - допустимая полная масса на переднюю ось автомобиля;
5 - допустимая полная масса на заднюю ось автомобиля. На поле 2 таблички (за рамкой) указываются:
- номер для запчастей (прогрессивный номер выхода автомобиля с конвейера);
- номер вариантного исполнения автомобиля (двузначный шифр);
- номер комплектации автомобиля (трехзначный шифр).
Номер для запчастей является порядковым номером автомобиля, сходящего с конвейера. Он служит для учета количества выпускаемых машин и для облегчения поиска данных по автомобилю в случае необходимости.
Примеры вариантного исполнения для впрысковых версий представлены в таблице 3.
Табл. 3.
Вариантные исполнения
Табл. 4.
Комплектации автомобилей (на 2002 информация устарела. Более полную информацию смотрите в разделе ) Кроме перечисленных выше, в табличках для автомобилей, предназначенных на экспорт (рис. 2), указываются:
- на поле 1 таблички - код страны и номер разрешения на эксплуатацию (проставляется страной-импортером автомобилей);
- на поле 2 таблички - индекс модели двигателя.
Технические требования
Существуют определенные технические требования к маркировке заводской таблички. Они, как правило, предназначены для узкого круга специалистов, но некоторые из них будут полезны и рядовым потребителям.
Модель или модификация автомобиля, тип двигателя и остальные надписи нанесены на заводской табличке фотоспособом.
Номер для запчастей, год выпуска, номер шасси, а также номер вариантного исполнения и номер комплектации автомобиля выбивается в табличке нумератором. Так как во всех нумераторах шрифт наборный, то возможны некоторые смещения цифр относительно друг друга как по горизонтали, так и по вертикали (в пределах ГОСТа). Кроме того, может иметь место и различная глубина насечки (в пределах ГОСТа).
В идентификационных номерах применяются буквы латинского алфавита (за исключением I, O, Q) и арабские цифры.
Заводская табличка размером 87x63 мм крепится самонарезающимися винтами или заклепками рядом с маркировкой кузова (см. далее).
Идентификационные номера, а также знаки дополнительной маркировки должны быть изображены в одну или две строчки. При изображении идентификационного номера в две строчки ни одну из его составных частей не допускается делить переносом. В начале и конце строчки должен быть проставлен знак (символ, ограничительная рамка таблички и т.п.), который выбирается предприятием и должен отличаться от цифр и букв маркировки. Между знаками и строчками идентификационного номера не должно быть пробелов. Допускается разделение составных частей идентификационного номера выбранным знаком.
Маркировка кузова
Маркировка кузова содержит идентификационный номер (VIN-код), полностью совпадающий с идентификационным номером заводской таблички. Он заключен между двумя звездочками. Расстояние между звездочками и крайними цифрами или буквами, а также расстояние между отдельными знаками маркировки должно быть не более половины ширины цифры.
Пример маркирования кузова модели автомобиля ВАЗ-2108:
*XTA210800J0314484*
Идентификационный номер кузова должен наноситься на неотъемлемую часть моторного отсека под капотом (табл. 5).
Маркировка двигателя
Маркировка двигателей содержит следующие элементы:
- товарный знак или сокращенное наименование предприятия-изготовителя;
- обозначение индекса модели;
- порядковый производственный номер. В качестве индекса модели применяется сокращенное обозначение модели двигателя.
Индекс модели и порядковый производственный номер двигателя могут быть нанесены в одну или две строчки. При нанесении маркировки в две строчки ни индекс модели, ни порядковый производственный номер не допускается делить переносом.
Порядковый производственный номер двигателя должен быть заключен между двумя разделителями,
например, звездочками (только для двигателей, начиная с семейства автомобилей ВАЗ-2108 и последующих моделей). Расстояние между крайними цифрами и разделителем с каждой стороны должно быть не более половины ширины цифры.
Пример маркировки двигателей:
1) модель 21011 с порядковым производственным номером 4135586:
в две строчки - 21011
4135586;
2) модель 21081 с порядковым производственным номером 7812301:
в одну строчку - 21081 *7812301*;
в две строчки - 21081
*7812301*;
3) модель 11113 с порядковым производственным номером 2301:
в одну строчку - 11113 *0002301*;
в две строчки - 11113
*0002301*.
Допускается в маркировке двигателя после порядкового производственного номера за звездочкой указывать год выпуска двигателя.
Место маркировки - в удобном для прочтения месте на установленном в автомобиле двигателе.
Табл. 5.
Модель и место маркировки
Если возникло сомнение в достоверности номеров на кузове и на двигателе, то в каждом конкретном случае рекомендуем запросить управление организации производства ВАЗа о том, собирался ли на ВАЗе автомобиль с таким сочетанием номеров, указав при этом идентификационный номер (VIN-код), номер модели или модификации, номер для запчастей и номер двигателя.
Эпопея вазовских двигателей начиналась с мотора 2101 рабочим объемом 1200 кубических сантиметров. Позже появились моторы 1300, 1500 и 1600 "кубиков". Для модернизированной "Нивы" ВАЗ-21213 был создан двигатель рабочим объемом 1700 куб см с одноименным индексом. Еще позже из него был "выжат" уже 1800-кубовый мотор 2130. Все эти двигатели называют "классическими" (так как они предназначены для "классики"), отличает их межцентровое расстояние цилиндров в 95 миллиметров.
Размерность "классических" двигателей
| Двигатель | Рабочий объем, куб сантиметр | Диаметр цилиндра, мм | Ход поршня, мм |
| 2101 | 1200 | 76 | 66 |
| 21011, 2105 | 1300 | 79 | 66 |
| 2103 | 1500 | 76 | 80 |
| 2106 | 1600 | 79 | 80 |
| 21213 | 1700 | 82 | 80 |
| 2130 | 1800 | 82 | 84 |
Сегодня меньшие, чем 1500 "кубиков" моторы сняты с производства как маломощные. На базе ("железе") двигателя 21213 выпускается 21214 (на нем вместо карбюратора установлен агрегат центрального впрыска), готовится к производству мотор 2123 (тоже 1700 куб см, распределенный впрыск, гидротолкатели и гидронатяжитель цепи). Двигатель 1800 производится только в ОПП (опытно-промышленное производство) и устанавливается на длинные "Нивы", пикапы на их базе и на автомобиль 2120.
К "классическим" моторам относится и дизель ВАЗ-341, разработанный на ВАЗе и в 1988 году прошедший государственные приемочные испытания в составе автомобиля ВАЗ-21055. Ныне этот несколько модернизированный дизельный мотор (рабочим объемом не 1,45, а 1,52 литра) выпускается на барнаульском "Трансмаше". Им сегодня оснащают мелкосерийный дизельный вариант "четверки" ВАЗ-21045, установка мотора производится в СПАРе (подразделение ДТР ВАЗа). А "БарнаулТрансмаш" совместно с ВАЗом занимается доводочными работами по 1,8-литровому дизелю ВАЗ-343. В стадии разработки – турбо версии 1,52 и 1,8 литровых дизельных моторов (3411 и 3431).
Дизельную тему продолжают французские моторы Peugeot. Именно таким XUD-9L рабочим объемом 1900 "кубиков" на производственно-техническом предприятии "Лада-Экспорт" в подмосковном Чехове комплектовались "Нивы" с 1993 по 96 год. Сначала дизельная версия этой машины носила индекс 2121Д, затем 21215. Всего было выпущено около 7 тысяч дизельных вездеходов, которые прямиком шли на экспорт. А с 1998 года такую "Ниву" 21215-10 с современным, отвечающим сегодняшним нормам токсичности, дизелем Peugeot XUD-9SD мелкими сериями выпускает сборочный конвейер. К сожалению, только на экспорт.
В конце семидесятых годов появился на свет односекционный роторно-поршневой двигатель ВАЗ-311. В свое время с ним выпускался автомобиль ВАЗ-21018, который затем переродился в ВАЗ-21059 и ВАЗ-21079. Позже появились двухсекционные РПД – сначала 413, затем 414 и 415, выпускаемый ныне. Сегодня мелкими сериями (около полутора сотен автомобилей в год) выпускаются роторные версии "самар". Их отличительная маркировка – дополнительные цифры "91" в индексе.
Гамма моторов для переднеприводных машин была разработана при создании "восьмерки". Эти из-за того, что по компоновочным соображениям установлены поперек моторного отсека, отличаются от "классических" меньшим межцентровым расстоянием цилиндров. Здесь оно составляет 89 миллиметров. Позже появились версии всех моторов с распределенным впрыском, которые изначально выпускались только для экспорта. Сегодня мотором 2111 комплектуются различные варианты "десяток" и "самар".
Размерность "переднеприводных" двигателей
| Двигатель | Рабочий объем, куб сантиметр | Диаметр цилиндра, мм | Ход поршня, мм |
| 21081 | 1100 | 76 | 60,6 |
| 2108 | 1300 | 76 | 71 |
| 21083, 2111 | 1500 | 82 | 71 |
| 21084* | 1600 | 82 | 74,2 |
Примечание:* - мотор появился много позже трех первых, выпускается только в ОПП.
С выпуском "десятки" были освоены шестнадцатиклапанные версии двигателей рабочим объемом 1500 (ВАЗ-2112) и 1600 (ВАЗ-21124) кубических сантиметров. Моторами 2112 оснащаются наиболее быстроходные версии седана (ВАЗ-21103), универсала (ВАЗ-21113) и хэтчбэка 2112. На "Самары" заводом шестнадцатиклапанные двигатели не устанавливаются из-за больших компоновочных сложностей. Двигатель 21124 выпускается, как и 21084, только в ОПП. В конце 1997 года начато мелкосерийное производство и продажа ВАЗ-21106 – "десятки" с двухлитровым опелевским силовым агрегатом "Opel C20XE". Рассматривается вопрос о замене этого мотора в ближайшее время более экономичным исполнением "Ecotec" или 1800-кубовым вариантом.
