Распиновка подключения модуля апс 4 21102. Как активировать иммобилайзер и что это такое

Итак - иммобилайзер ВАЗ - штатное противоугонное устройство, устанавливаемое на все новые инжекторные автомобили ВАЗ (кроме "классики"). Первоначально, при выходе с завода, все иммобилайзеры находятся в необученном состоянии, то есть с неактивированной функцией защиты. В комплект поставки входит 3 ключа - 2 черных "рабочих" и красный "мастер-ключ" для обучения системы. Обучение, как правило, производится при продаже автомобиля или самостоятельно хозяином авто.

Принцип действия иммобилайзера довольно прост. Он осуществляет обмен данными с блоком управления (ЭБУ), разрешая или запрещая, в зависимости от состояния системы, запуск двигателя на уровне ЭБУ, то есть, без дополнительных блокировок. Разрешение на запуск двигателя производится только после успешной инициализации (считывания) черного ключа. При попытке завести автомобиль, не снятый с охраны, ЭБУ блокирует цепи зажигания и бензонасоса.

Как было уже отмечено, обмен данными между иммобилайзером и ЭБУ происходит по линии диагностики K-Line, поэтому вывести его из строя или сбить код (!) возможно даже невинным подключением диагностического оборудования при включенном зажигании (испытано на собственном опыте) или помехами от обычного сотового телефона. Так же, при наличии иммобилайзера не в коем случае нельзя "высаживать" АКБ "в ноль". В этом случае в EEPROM может прописаться хаотичный мусор, и поездки в сервис "на галстуке" не избежать. Довольно продолжительное время сей факт приносил немало доходов мастерским, ибо проблема решалась и до сих пор иногда решается горе - диагностами тривиально просто и прибыльно - заменой ЭБУ на новый при физическом отключении иммобилайзера. Справедливости ради необходимо отметить, что количество отказов и "глюков" иммобилайзеров в последнее время резко сократилось - видимо на ВАЗе все-таки ведется работа по улучшению помехоустойчивости иммобилайзеров, наибольшее количество "глюков" приходится на автомобили до 2001 г. выпуска.

Случаев внезапного отказа иммобилайзеров вследствие программных (именно программных, т.к. случаев выхода из строя иммобилайзеров ничтожно мало) сбоев было настолько много, что ВАЗ разработал в новом ПО программируемую пользователем функцию альтернативного запуска двигателя в случае отказа системы, т.е. контроллер в аварийном режиме разрешает произвести одну поездку при условии заблаговременной активации этой функции и правильного ввода пароля. Активация и ввод пароля из 6 цифр (программирование) производится нажатиями на педаль газа, представьте, сколько раз Вам будет нужно, не сбиваясь, по определенному алгоритму ее надавить, если Вы задумали, например, число «999999»:). Впоследствии, при отказе иммобилизатора, можно, опять – таки многочисленными нажатиями на газ, упросить машину завестись. Подробнее об этом извращении для неутомимых и любознательных можно почитать в описании иммобилизатора.

На автомобилях "Шевроле - Нива" применен более современный и совершенный иммобилизатор АПС-6. Устройство функционально аналогично АПС-4, но в этой системе кодовый ключ встроен в ключ зажигания, а считыватель находится в рулевой колонке. Так же реализован ряд дополнительных возможностей - управление электростеклоподъемниками, задними ПТФ, диагностика иммобилизатора по k-line. Конструктивно АПС-6 отличается от АПС-4. Мало того, АПС-6 разных годов выпуска немного отличаются между собой. На фото, приведенном ниже, слева - АПС-6 выпуска 2003 г., справа - 2001 г. Видимо это тот случай, когда "изготовитель оставляет за собой право вносить изменения, не влияющие на работоспособность изделия". Внутреннее устройство иммобилизатора, несмотря на невыкокую стоимость, довольно сложно. Он представляет собой микроконтроллер на базе PIC16C65B, схему K-Line для обмена данными с ЭБУ по диагностической линии и памятью EEPROM, для хранения кодов обучения.

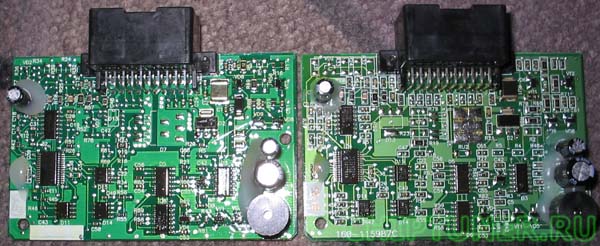

Фото платы АПС-4. Фото платы АПС-6 с Нивы-Шевроле.

II. Как с этим бороться.

Далее описаны методы борьбы с "заглючившим" или сломавшимся иммобилайзером. При обучении иммобилайзер записывает свой код в EEPROM (EEPROM - энергонезависимая флэш - память, сохраняющая данные при полностью отключенном питании) контроллера. В иммобилайзере так же используется EEPROM, в котором хранится информация о двух обученных ключах. В результате обучения получается индивидуальный комплект ключи - иммобилайзер - ЭБУ, работающий только в этом сочетании.

Очевидно, что для отключения иммобилайзера необходимо, что бы он физически отсутствовал и в EEPROM ЭБУ должна отсутствовать информация о наличии иммобилизатора. Проще говоря, необходимо отключить разъем от иммобилайзера и очистить EEPROM ЭБУ.

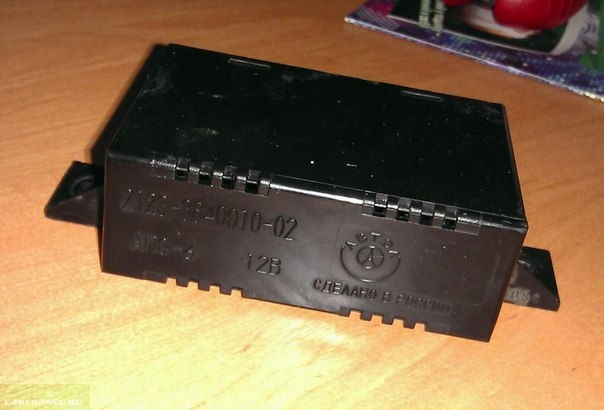

Иммобилизатор находится: на ВАЗ 2110 прямо над ЭБУ, то есть, для того, что бы добраться до него необходимо открутить боковой щиток; в ВАЗ 2109 с высокой панелью - за панелью приборов, между рулевой колонкой и тем местом, где у карбюраторных находится подсос. На автомобиле Шевроле-Нива доступ к иммобилайзеру (как, впрочем, и ко всему другому) сильно затруднен. Расположение смотрите на фото.

При удалении иммобилизатора не забудьте восстановить линию диагностики - установить перемычку для восстановления связи ЭБУ с диагностической колодкой. Для того, что бы пользоваться всеми остальными функциями иммобилизатора, можно обрезать провода и соединить их, восстановив тем самым K-line (об этом чуть ниже), а разъем вставить на место.

Метод "оживления" контроллера очень прост - нужно очистить энергонезависимую память ЭБУ от информации, оставленной там иммобилайзером. На практике это выглядит так - от иммобилайзера отсоединяется разъем штатной проводки, если Вам необходимо, что бы сигнал диагностики доходил от ЭБУ до диагностической колодки, необходимо в снятом разъеме установить перемычку между контактами 9.1 и 18. Иммо можно выбросить, а можно и оставить - красиво гасить плафон, в этом случае необходимо отрезать от разъема провода от контактов 9.1 и 18 и соединить их вместе. Разъем иммобилизатора при этом установить на прежнее место. Далее, нужно внимательно приглядеться к ЭБУ и выяснить его происхождение.

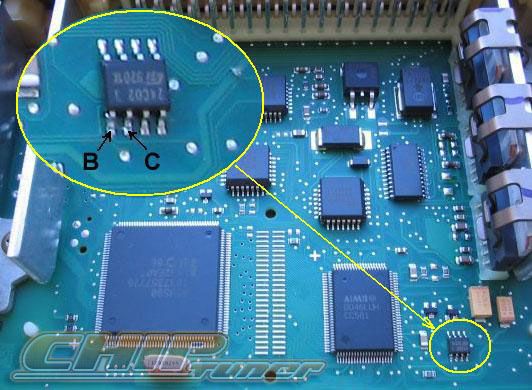

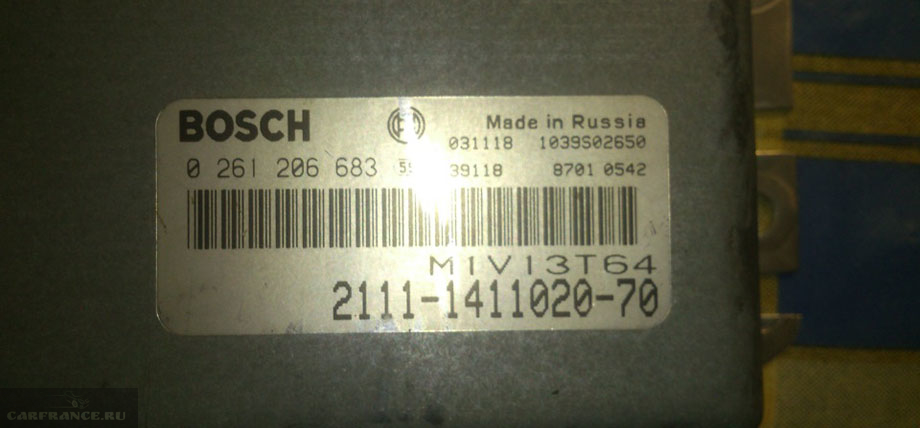

Если это Bosch M1.5.4, необходимо его вскрыть и установить на место штатного специально подготовленный чип с программой очистки EEPROM ЭБУ и включить на несколько секунд зажигание. После установки на место микросхемы с программой двигатель заведется, если, конечно, дело было именно в этом. Если же В Вашем блоке ПЗУ запаяна, выходов два - либо выпаивать и устанавливать панельку (что неплохо, пригодится впоследствии для Чип - Тюнинга), либо воспользоваться программой COMBISET от US, имеющей функцию очистки ЕЕPROM по последовательному каналу, без перепайки микросхем. Имейте ввиду, что в этом случае необходимо обеспечить адаптеру и ЭБУ надежную общую "землю". Для того что бы пользоваться этой платной программой вовсе нет необходимости в ее приобретении - функция очистки EEPROM полноценно работает и в демо-версии. В 2006 г. на автомобилях ВАЗ появились специальные заглушки на разъем АПС (см. фото), для восстановления связи между между ЭБУ и диагностической колодкой.

Если у Вас Январь 5.1.х или VS.1 то можно воспользоваться любым бесплатным программатором блоков, скачать специальную программку перезаписи EEPROM, и залить в блок прошивку EEPROM, считанную с "чистого", с необученным иммобилайзером, контроллера. Можно считать старый файл, любым редактором исправить все на #FF и залить обратно, имеющаяся в EEPROM информация практически не несет никакой смысловой нагрузки, если блок работает без иммобилизатора, содержит лишь КС, коэффициент коррекции СО и название прошивки. Несмотря на то, что #FF в EEPROM не разрешает запуск двигателя, ЭБУ при первом включении, не обнаружив иммобилайзер на линии диагностики, сам прописывает код разрешения запуска. Если Вы пользователь программатора COMBILOADER (или старой версии ECU Programmer) от SMS-Software, убрать иммо из памяти ЭБУ совсем элементарно - нужно считать EEPROM, нажать на кнопку "Удалить Имм" и записать дамп обратно.

В системах Bosch MP7.0H придется либо пользоваться программой Combiset (c eeprom работает даже demo-версия), либо выпаивать микросхему и программировать на программаторе, поддерживающем этот тип микросхем. При использовании Combiset необходимо подать + питания и массу на контроллер и подключить адаптер как показано на фото:

Может так случиться, что целиком стирать eeprom нельзя, тогда нужно подредактировать дамп по методе Kn: Для удаления записи об иммо достаточно байты с 02 до 07 заменить на FF. После подключения иммо не нужен и на это место очевидно ЭБУ прописывает 0FD1 0FD1 0FD1. Если после записи FF иммо отключить физически, пишется туда 0FD30FD30FD3. Если прописать сразу не FF а 0FD10FD10FD1 иммо не мешает больше. Самое интересное - если вписать случайную последовательность на это место, то иммо работает(!!!) и прописывает туда ЭБУ снова 005100510051. Меняются еще байты с 050 адреса и с 070, это так называемый rolling-code, динамический пароль иммобилайзера.

Новая версия Combiloader (2.1.8) кроме штатной процедуры очистки eeprom получила возможность стирать eeprom без удаления данных иммобилизатора.

Вы можете сами проанализировать дампы eeprom и соответствующий статус иммобилайзера.

Если после процедуры очистки EEPROM двигатель завелся, можно рискнуть вновь подключить иммобилизатор. Следует иметь ввиду, что для того, что бы иммобилизатор нормально начал выполнять свои функции, необходимо заново "переобучить" его с помощью красного ключа. Может случиться так, что процедура переобучения не сработает. Тогда есть три варианта. Первый - необходимо выпаять eeprom из иммобилизатора, очистить его с помощью программатора и запаять обратно. Запаять можно также и новую, чистую микросхему. Второй - очистить eeprom с помощью программы А. Соколова (aka Uncle Sam) Combiset, режим очистки eeprom Bosch. Третий - приобрести новый иммобилизатор. Во всех трех случаях иммобилизатор "чистый", т.е способен к программированию с помощью любого красного ключа.

В случае, если ЭБУ меняется на новый, иммобилизатор будет сохранять работоспособность, реагировать на ключи и выключение/включение зажигания, но запуск двигателя запрещать не будет. В этом случае необходимо полностью переобучить иммобилайзер, используя красный и черные ключи. Иммо АПС-4 ранних выпусков могли немотивированно "прописаться" во вновь подсоединенный ЭБУ, но эти случаи крайне редки.

После удаления иммобилизатора на автомобилях без катализатора и без регулятора СО (установка СО с компьютера или тестера) необходимо заново отрегулировать СО, т.к область хранения значиения коррекции СО тоже стирается.

Внимание! На автомобилях с системой Микас 7.6 (Дэу Сенс) целиком стирать eeprom нельзя - машина даже не заведется.

На автомобилях "Калина" деактивация иммобилайзера приведет к неполной работоспособности штатного центрального замка. Так же при неправильном обучении АПС-6 (ошибках при активации) устройство блокируется. В этом случае единственный выход - запись "чистого" eeprom. Всегда старайтесь сохранять образа eeprom перед, да и после активации.

Калина - чистый eeprom

Калина - чистый eeprom 797+ (новая аппаратная реализация)

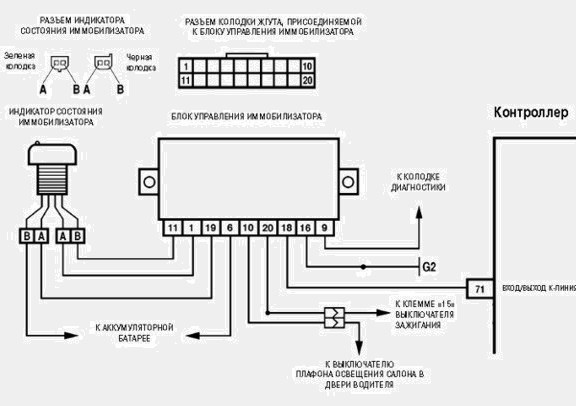

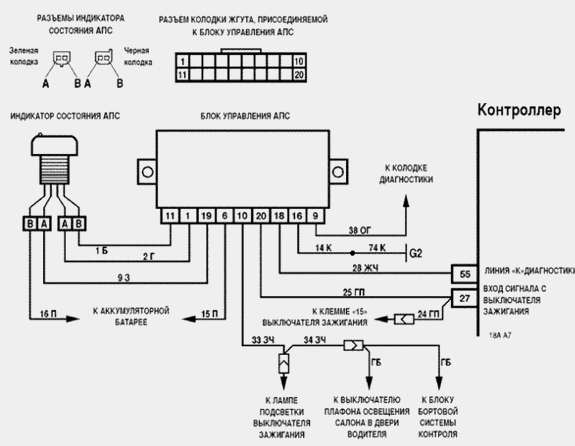

Назначение выводов иммобилайзера АПС-6 № Цвет провода Назначение

1 Зеленый

2 Голубой

Дополнительное реле питания стеклоподъемников

3 Не используется

4 Зелено/Белый

От выключателя головного света

5 Оранж/Белый

6 Розовый

Постоянный плюс, от АКБ, питание АПС-6

7 Розовый

Постоянный плюс, от АКБ

Соединяется с массой при включении задних ПТФ

9 Желто/Черный K-Line. Кл. 7 колодки диагностики, кл. 8 блока управления ЭУР.

10 Бело/Голубой

"-" Плафона освещения салона на Калине (и дополнительно от ВК дверей пассажиров на Ш-Ниве)

К катушке антенны, в замке зажигания

12 Зелено/Черный

От ВК двери водителя

13 Коричневый

От ВК габаритного освещения

14 Красно/Голубой

К кл. 15 блока управления СП "Норма"

15 Оранж/Белый

К задним противотуманным фонарям

16 Черный

17 Розовый

Постоянный плюс, от АКБ

18 Коричн/Зеленый

K-Line. Кл. 71 ЭСУД, кл. 3 блока управления СП "Норма"

19 Желто/Голубой

К светодиодному индикатору АПС комбинации приборов, кл. 8 блока управления СП "Норма"

20 Оранжевый

Клемма 15 замка зажигания

III. Иммобилайзер и сигнализация

Зачастую, при установке сигнализации на автомобили ВАЗ, оборудованные иммобилайзером АПС-4 возникает одна и та же проблема - иммобилайзер дает задержку и плавное выключение света в салоне. Автомобиль не может быть поставлен на сигнализацию до тех пор, пока свет в салоне не погаснет, т.к. подключение сигнализации обычно производится к проводу, идущему на плафон (см. схему штатного подключения). Некоторые модели сигнализаций содержат функцию задержки постановки на охрану, но если этого нет, это несомненное неудобство достаточно легко устранимо.

Замечание. Схемы и методы, примененные здесь, относятся в первую очередь к автомобилям семейства ВАЗ-2110. Однако с небольшими доработками они вполне могут быть применены к автомобилям семейства ВАЗ-2109.

Наиболее оптимальный способ – развязать диодами цепи концевых выключателей. Несмотря на то, что этот способ достаточно трудоемкий, он является наиболее удачным, т.к. сохраняется функция плавного гашения света. В схему добавляется 5 диодов. Диоды практически любые, на ток до 1А и обратное напряжение 20 вольт. Три диода и провода к ним удобнее всего подсоединять у БСК. Два диода у водительской двери – непосредственно у концевика, и оттуда же тащить провод к остальным диодам.

Сигнализация чаще всего соединяется с проводом плафона под обшивкой левой стойки лобового стекла. Там это соединение и следует искать в первую очередь, чтобы переключить провод от сигнализации на диоды.

Приведенную выше схему можно значительно упростить, применив схему развязки (нижний рисунок) с использованием только одного диода.

Следующий способ исключает функцию плавного гашения плафона и требует разборки блока иммобилайзера. Разобрав его, на печатной плате можно увидеть крупный транзистор, один из выводов которого соединен с выводом № 10 иммобилайзера. Достаточно отпаять этот вывод транзистора от разъема, чтобы решить проблему.

Еще один способ, исключающий систему плавного гашения света, однако не требует разборки блока иммобилайзера и не так трудоемок, как предыдущий способ. Для его реализации необходимо врезать всего один диод в провод от 20-го контакта иммобилайзера к концевику. Искать этот провод надо под консолью. Сам иммобилайзер расположен над контроллером впрыска, вертикально. От его разъема идет тонкий одиночный провод, цвет – зеленый с черной полосой. Его и следует найти и врезать в него диод анодом к иммобилайзеру.

IV. Запись информации в EEPROM ЭБУ BOSCH M154

Как известно, в системе Bosch M1.5.4 записать осмысленные данные в EEPROM 24С02 проще всего внешним программатором. Для этого нужно перепаивать микросхему, что представляет некоторые сложности т.к. требует соответствующих навыков и инструмента. Кроме того, нужен еще программатор для этого типа микросхем. Хотя, если есть "чистый" новый еепром, можно смело запаивать его - при первом включении ЭБУ сам пропишет в него новые данные.

Программа Ewriter, написанная А. Михеенковым (ALMI Software) позволяет немного упростить процесс программирования EEPROM Bosch M1.5.4, путем подготовки специальной прошивки, которая, будучи установленной в ЭБУ сама пропишет ваши данные в EEPROM. Это очень удобно, если Вам необходимо записывать всегда одни и те же данные (например пароль для защиты прошивки или какой-либо нестандартный идентификатор и т.п.). В этом случае вам нужно лишь один раз подготовить ПЗУ 27С512, в которой будет находится программа, прошивающая EEPROM. Весь процесс программирования будет заключаться в установке этой ПЗУ и включению питания на несколько секунд. Для большей безопасности предусмотрена индикация успешного окончания операции с помощью лампы Check Engine.

Принцип работы с программой очень прост: Вы открываете файл, содержащий образ EEPROM, который вы хотите записать в ЭБУ, а программа создает файл-прошивку, которую нужно зашить в ПЗУ 27С512. Попутно можно изменить некоторые идентификационные данные, хранящиеся в EEPROM (VIN, номер кузова и двигателя). Установив полученную ПЗУ в ЭБУ и включив на несколько секунд "зажигание", Вы запишите данные в EEPROM.

В дальнейшем ALMI Software планирует написать программу, работающую через K-Line (в ПЗУ будет находится лишь "интерфейс", а данные можно будет писать прямо из ваших файлов на компьютере).

Программа CombiSet от Uncle Sam (SMS-Software) поможет Вам записать данные в eepom прямо в ЭБУ, если основное ПЗУ запаяно у Вас нет желания его выпаивать или где это невозможно и нецелесообразно, например у ЭБУ Bosch MP7.0

V. А если не бороться? Значит - активировать!

Алгоритм активации АПС с кодовыми ключами

Включить зажигание, загорается светодиод АПС

Поднести красный ключ

Выключить зажигание не убирая красный ключ.

Короткий писк. Светодиод АПС должен начать мигать.

Поднести 1 черный ключ.

Поднести 2 черный ключ.

Писк. Светодиод гаснет на время.

Поднести красный ключ.

Писк. Светодиод загорается.

Включить зажигание.

Писк. Светодиод гаснет. (На МП7.0 светодиод продолжает гореть. Нужно выключить зажигание не позже чем через 10 сек.)

Выключить зажигание.

Как активировать иммобилизатор там, где он считывается прямо с ключа, например, на Калине или Приоре?

Заправить в автомобиль хотя бы 10 литров бензина, чтобы не путаться в писках.

Собрать черный ключ.

Закрыть двери.

Включить КРАСНЫМ ключом зажигание.

3 писка. Вытащить ключ.

Быстро (в течение 5-6 секунд) включить ЧЕРНЫМ зажигание.

3 писка + 2 писка.

Быстро (в течение 5-6 секунд) включить КРАСНЫМ зажигание

3 писка + 2 писка.

Выключить зажигание КЛЮЧ В ЗАМКЕ.

Быстро (в течение 5-6 секунд) включить зажигание на 5 СЕКУНД!!! (Внимание!!! Обязательно дождаться бибикалки - засада в этом месте).

Мигнула аварийка, бибикнул сигнал

Выключить зажигание. КЛЮЧ В ЗАМКЕ до погасания машинки на панели.

РУКОВОДСТВО ПОЛЬЗОВАНИЕ ПРОТИВОУГОННОЙ СИСТЕМОЙ АПС-4

Полная версия

На автомобилях, оснащенных автомобильной противоугонной системой (иммобилизатором) АПС-4 имеется возможность перевести ее в активное состояние, при котором запуск двигателя будет возможен только при наличии кодового ключа и обеспечивать тем самым дополнительную защиту автомобиля от неразрешенного использования за счет иммобилизации двигателя.

Комплект кодовых ключей, дополнительно прикладываемых к автомобилю, содержит два ключа черного цвета- рабочие и один красного - обучающий. На ключах нанесена маркировка “АПС-4”.

Прежде всего следует убедиться, что противоугонная система подключена и находится в неактивном состоянии. Для этого закройте все двери автомобиля, кроме двери водителя, сядьте в автомобиль и закройте дверь водителя. Плафон освещения салона должен продолжать гореть после закрытия двери водителя еще 12 секунд, а затем плавно погаснуть. Включите зажигание, светодиод индикатора состояния системы должен загореться и гореть постоянно пока будет включено зажигание. В этом случае можно переходить к процедуре перевода противоугонной системы в активное состояние, т.е. провести так называемое “кодирование” системы кодовым ключам, которые после этого становятся индивидуальными для каждой противоугонной системы.

Если при включении зажигания светодиод индикатора состояния системы начинает мигать с частотой 2 раза в секунду это означает, что противоугонная система на Вашем автомобиле уже была переведена в активное состояние ранее и Вам следует перейти к изучению раздела “Снятие с охраны”.

ВНИМАНИЕ!

Если при включении зажигания светодиод индикатора состояния системы не загорается, а мигает с частотой 1 раз в секунду в течении 20 секунд, это означает следующее: 1.

Что между контроллером управления двигателем и блоком иммобилизатора отсутствует электрическая связь. Следует проверить соединение в жгуте системы управления двигателем. 2.

Что контроллер управления двигателем был ранее обучен кодовым ключам, а блок иммобилизатора находится в необученном “чистом” состоянии. Следует заменить контроллер.

Если при включении зажигания светодиод не загорается, а мигает с частотой 5 раз в секунду в течении 20 секунд, это означает ошибку блока иммобилизатора. Если такое мигание не пропадает при последующих включениях зажигания, то следует обратиться на станцию технического обслуживания.

ОБУЧЕНИЕ ПРОТИВОУГОННОЙ СИСТЕМЫ КОДОВЫМ КЛЮЧАМ

После того, как Вы убедились, что противоугонная система находится в неактивном состоянии можно переходить к процедуре обучения (кодирования) кодовых ключей. Для этого следует выполнить следующие действия: 1. Включить зажигание автомобиля, светодиод индикатора состояния системы не позднее, чем через 5 секунд должен загореться постоянным светом. 2.

Поднести красный кодовый ключ с маркировкой АПС-4 к индикатору. 3.

Удерживая красный кодовый ключ выключить зажигание. Светодиод должен продолжать гореть, а зуммер блока управления издаст короткий звуковой сигнал. 4.

Убрать красный кодовый ключ от индикатора. Не позднее 5 секунд после выключения зажигания светодиод должен замигать с частотой 10 раз в секунду. Если этого не произошло значит следует выключить зажигание, подождать не менее 15 секунд и вернуться к повторению п.1. 5.

Не позднее 10 секунд после начала мигания светодиода поднести первый черный кодовый ключ с маркировкой АПС-4 к индикатору. Зуммер должен издать звуковой сигнал длительностью около секунды, а светодиод на это время погаснет. 6. Убрать первый обученный черный ключ. Не позднее 10 секунд после возобновления мигания светодиода поднести второй черный ключ. Зуммер должен издать звуковой сигнал длительностью около секунды, а светодиод на это время погаснет. 7.

Убрать второй обученный черный ключ и не позднее 10 секунд поднести красный ключ к индикатору. Светодиод загорится, а зуммер издаст звуковой сигнал. Убрать красный ключ от индикатора. 8.

Не позднее, чем через 10 секунд после включения светодиода следует включить зажигание автомобиля. Если на Вашем автомобиле установлен контроллер М1.5.4 или Январь-5, то не позднее 3 секунд светодиод погаснет, а зуммер издаст звуковой сигнал. После чего зажигание выключить.

Если установлен контроллер МП7.0, то по истечении 3 секунд после включения зажигания светодиод будет продолжать гореть. Убедившись, что светодиод не гаснет следует выключить зажигание автомобиля. Не позднее, чем через 5 секунд после выключения зажигания светодиод погаснет, а зуммер издаст звуковой сигнал. 9.

Подождать с выключенным зажиганием не менее 6 секунд. 10.

Провести контроль обученной противоугонной системы. Для этого следует включить зажигание автомобиля, зуммер должен издать звуковой сигнал, а светодиод индикатора замигать с частотой 2 раза в секунду. Провести пробный запуск двигателя в течении 3...5 секунд, двигатель запускаться не должен. Выключить зажигание, подождать не менее 6 секунд и повторить пробный запуск двигателя, двигатель запускаться не должен.

Примечание. Если двигатель запускается это означает, что процедура обучения выполнена неправильно или превышено время ожидания в каком-либо интервале и противоугонная система автоматически возвратилась в исходное неактивное состояние. В этом случае процедуру обучения следует повторить, но перед каждым повтором обучения необходимо выключить зажигание на время не менее 15 секунд.

11. Выключить зажигание и поднести к индикатору один из обученных черных ключей, зуммер должен издать 2 звуковых сигнала, а светодиод погаснуть. Включить зажигание и провести пробный запуск двигателя, двигатель должен запуститься.

12. Выключить зажигание, открыть и закрыть дверь водителя. Через 15 секунд зуммер должен выдать звуковой сигнал в ускоряющем темпе в течении еще 15 секунд, а светодиод индикатора гореть мерцающим светом, что свидетельствует о выполнении режима автоматической установки на иммобилизацию (блокировку запуска двигателя).

По истечении этого времени звучание зуммера прекращается, а светодиод переходит в режим мигания один раз в 2,5 секунды.

СНЯТИЕ С ОХРАНЫ

Для снятия противоугонной системы с охраны и запуска двигателя:

1. Откройте дверь водителя или закройте, или включите и выключите зажигание. При этом система переходит в режим “чтение” кода ключа, а светодиод индикатора состояния системы мигает с частотой 2 раза в секунду. Если переход в режим “чтение” производится включением зажигания, то зуммер выдаст короткий звуковой сигнал.

2. В режиме “чтение”, который длится 1,5 минуты, если манипулировали дверью или 10 секунд, если выключалось зажигание следует поднести “свой” рабочий ключ к индикатору. После считывания и опознания кода ключа системой светодиод кратковременно загорается постоянным светом и гаснет, а зуммер выдает двойной звуковой сигнал. Отключение светодиода говорит о возможности запуска двигателя.

УСТАНОВКА НА ОХРАНУ

Переход противоугонной системы в режим охраны происходит автоматически после выключения зажигания и зависит от ситуации и действий водителя. Если дверь водителя не открывалась или была открыта и не закрыта, то установка на охрану происходит через 5 минут, если дверь водителя была открыта и закрыта, то установка на охрану происходит через 30 секунд от момента закрытия двери.

Во всех случаях, за 15 секунд до постановки системы на охрану, зуммер начинает выдавать звуковой сигнал в ускоряющем темпе. Если установка на охрану нежелательна, то необходимо повернуть ключ в положение “зажигание”.

РЕЖИМ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

Дополнительная функция противоугонной системы- режим технического обслуживания. Данный режим характеризуется тем, что противоугонная система не препятствует запуску двигателя и может быть полезен при передаче управления другому лицу, не передавая ему кодовых ключей, или при обслуживании автомобиля, когда функция автоматической установки на охрану мешает проведению работ.

Для перевода в режим технического обслуживания следует выполнить следующие действия:

1. Перевести систему в режим охраны.

2. Включить зажигание автомобиля. Светодиод индикатора состояния системы начнет мигание с частотой 2 раза в секунду. 3. Поднести “свой” красный кодовый ключ к индикатору и, удерживая его выключить зажигание. Светодиод должен загореться, а зуммер издаст короткий звуковой сигнал. Убрать красный ключ.

4. Через 3...5 секунды после выключения зажигания светодиод начнет мигание с частотой 10 раз в секунду, прерывая свое мигание через каждую секунду. Если этого не произошло значит следует вернуться к повторению п.2.

5. Поднести снова красный ключ к индикатору, светодиод загорится, а зуммер издаст звуковой сигнал. Убрать ключ от индикатора.

6. Не позднее, чем через 10 секунд после включения светодиода следует включить зажигание автомобиля. Если на Вашем автомобиле установлен контроллер М1.5.4 или Январь-5, то не позднее 3 секунд светодиод погаснет, а зуммер издаст звуковой сигнал. После чего зажигание выключить.

Если установлен контроллер МП7.0, то по истечении 3 секунд светодиод будет продолжать гореть. Убедившись, что светодиод не гаснет следует выключить зажигание автомобиля. Не позднее, чем через 5 секунд после выключения зажигания светодиод погаснет, а зуммер издаст звуковой сигнал.

7. Подождать с выключенным зажиганием не менее 6 секунд.

8. Включить зажигание автомобиля, светодиод загорится постоянным светом пока включено зажигание. Произвести пробный запуск двигателя, двигатель должен запуститься. Если двигатель не запускается, то выключить зажигание не менее, чем на 15 секунд и повторить запуск двигателя. Двигатель должен запустися.

Примечание. Если светодиод индикатора мигает с частотой 2 раза в секунду, а двигатель не запускается это значит, что процедура перевода в техническое обслуживание выполнена неправильно и ее следует повторить.

Находясь в режиме технического обслуживания блок управления иммобилизатором и контроллер управления двигателем обмениваются специальными кодами. Поэтому если отключить блок иммобилизатора, то двигатель запускаться не будет. Выход из режима технического обслуживания осуществляется “своим” красным ключом и повторяет процедуру описанную в разделе “Обучение противоугонной системы кодовым ключам”.

ВНИМАНИЕ!

1. Для снятия с охраны используйте только “свой” черный ключ. НИКОГДА не используйте для этого красный обучающий кодовый ключ.

2. Для того, чтобы противоугонная система устойчиво воспринимала кодовые ключи, максимальное расстояние от ключа до индикатора состояния не должно превышать 10 мм.

3. На автомобилях “Самара-1” и “Нива” противоугонная система реагирует на открывание любой двери, а не только двери водителя.

4. При выходе из режима технического обслуживания необходимо вновь провести обучение рабочих кодовых ключей. Обучены могут быть “свои” ключи, либо новые ключи ранее ни разу не обучавшиеся. Можно обучить один или два рабочих ключа.

ОСОБЫЕ СИТУАЦИИ

1. Утеря рабочего черного ключа.

При утере рабочего ключа рекомендуется провести переобучение второго оставшегося рабочего ключа, чтобы потерянным ключом не смогли воспользоваться в целях угона автомобиля. Затем можно купить второй ключ и заново переобучить систему уже двум ключам. Переобучение проводится путем перевода системы “своим” красным ключом в режим технического обслуживания и выходом из него с обучением ранее используемого “своего” рабочего ключа и нового или двух новых ключей.

2. Утеря обучающего красного ключа.

При утере обучающего ключа невозможно провести процедуру входа в режим технического обслуживания и обучения новых ключей. Это значит, что можно продолжить эксплуатацию автомобиля с имеющимися рабочими ключами, однако в случае их утери или при неисправности блока управления иммобилизатора придется заменить как блок управления иммобилизатора так и контроллер управления двигателем на новые необученные. При такой замене можно взять любой новый обучающий ключ и провести процедуру перевода противоугонной системы в активное состояние.

После замены неисправного иммобилизатора на новый необходимо провести процедуру обучения системы, описанной в разделе “Обучение противоугонной системы кодовым ключам”. Следует использовать уже имеющиеся обучающий ключ от неисправного иммобилизатора. Однако существует отличие в п.1 раздела обучения, которое заключается в том, что после включения зажигания светодиод мигает с частотой 1 раз в секунду в течении 20 секунд, а затем горит постоянно. 4. Замена неисправного контроллера.

При неисправности контроллера, его можно заменить на новый чистый контроллер. При такой замене контроллер будет разрешать запуск двигателя независимо от иммобилизатора. Для включения противоугонной функции необходимо выполнить процедуру входа в режим технического обслуживания и выхода из него, используя имеющиеся обучающий и рабочий ключи. Рабочие ключи при выходе из режима технического обслуживания следует обязательно обучить. 5. Двигатель не запускается.

Если после снятия противоугонной системы с охраны при запуске двигателя светодиод индикатора состояния системы мигает с частотой 1 раз в секунду, а двигатель не запускается, значит противоугонная система неисправна, либо отсутствует связь между блоком иммобилизатора и контроллера управления двигателем. Если при запуске двигателя светодиод мигает 1-2 раза и гаснет, а двигатель все равно не запускается, значит неисправность не связана с противоугонной системой.

6. Управление задержкой плафона внутреннего освещения

Эта функция позволяет сохранять в течении некоторого времени освещение салона после закрытия двери автомобиля, что облегчает действия водителя в темное время суток.

Для работы данной функции переключатель плафона должен быть переведен в выключенное состояние. В этом состоянии, при открывании двери водителя, плафон загорается и горит все время, пока открыта дверь водителя. Если зажигание автомобиля не включено, то после закрытия двери водителя плафон остается во включенном состоянии еще 12 секунд, после чего в течении 4 секунд плавно гаснет. Если дверь закрывается при включенном зажигании автомобиля, то плафон выключается сразу же после закрытия двери. Если во время работы задержки выключения плафона перевести ключ зажигания в положение “включено”, то плафон погаснет без задержки.

Если во время работы задержки выключения плафона снова открыть дверь, то плафон включается и горит все время, пока дверь открыта, и далее - как описано выше.

ПРОЦЕДУРА АЛЬТЕРНАТИВНОГО ЗАПУСКА ДВИГАТЕЛЯ

Данная процедура, длящаяся около 30 минут, позволяет запустить двигатель на одну поездку без считывания кода с рабочего (черного) ключа в случае его утери или неисправности противоугонной системы. Процедура становится возможной, только когда владелец автомобиля сам разрешит ее, путем программирования “пароля обхода”, состоящего из шести цифр.

В зависимости от того, какой контроллер установлен на Вашем автомобиле обучение “паролю обхода” и способу обхода иммобилизации выполняется двумя различными путями.

ЕСЛИ УСТАНОВЛЕН КОНТРОЛЛЕР МР7.0 ФИРМЫ “БОШ”

Обучение “пароля обхода”:

1. Противоугонная система находится на охране. Приготовьте пароль из шести цифр, которыми хотите обучить систему. Каждая цифра может быть от 1 до 9.

3. Поднесите “свой” красный ключ к индикатору состояния системы и удерживая его выключите зажигание. Светодиод загорится постоянным светом, а зуммер издаст короткий звуковой сигнал. Уберите ключ от индикатора.

4. Через 3...5 секунд после выключения зажигания светодиод индикатора начнет мигание с частотой 10 раз в секунду, прерывая это мигание через каждую секунду

5. Не позднее, чем через 10 секунд после начала мигания светодиода включите зажигание автомобиля, лампа СЕ замигает с частотой раз в секунду, что говорит о входе в режим ввода “пароля обхода”.

6. Подождите 4 минуты пока мигает лампа СЕ, затем лампа выключается на 1 минуту. В течении этого времени введите первую цифру пароля путем нажатия педали акселератора до упора. Нужно нажать столько раз, какова первая цифра вводимого пароля. При каждом нажатии на педаль лампа СЕ загорается. По истечении минуты лампа опять возобновляет мигание в течении еще 4 минут.

7. Ждите 4 минуты, пока мигает лампа СЕ, затем повторите процедуру ввода числа для второй цифры пароля и так до окончания ввода последней шестой цифры пароля. Если какое-либо число не будет введено, то по истечении 1 минуты лампа начнет мигать с частотой 1,5 раза в секунду. Необходимо выключить зажигание не менее, чем на 15 секунд, затем начать обучение заново. Если все числа введены правильно, то по истечении последней минуты лампа СЕ больше не включится. 8. Выключите зажигание не менее, чем на 15 секунд.

ВНИМАНИЕ!

Если ввод пароля не завершен до конца, то он не запоминается.

Если Вы хотите запретить процедуру альтернативного запуска двигателя запрограммированного ранее, то следует: - повторить п.1...5, но в п.6 не нажимать на педаль акселератора. По истечении 1 минуты отведенной на ввод первой цифры пароля, лампа СЕ начнет мигать с частотой 1,5 раза в секунду. Выключить зажигание не менее, чем на 20 секунд.

Пароль запрограммированный ранее будет стерт.

Пользование “паролем обхода”:

Обход иммобилизации выполняется, если противоугонная система неисправна или отсутствует “свой” кодовый ключ.

1. Включите зажигание. Лампа СЕ горит постоянно.

2. Ждите 4 минуты, пока лампа СЕ не погаснет.

3. В течение 1 минуты введите первую цифру “пароля обхода”, нажимая на педаль акселератора количество раз, равное первой цифре. При каждом нажатии на педаль лампа СЕ загорается.

4. Если число введено правильно, то по истечении минуты лампа СЕ включится и будет гореть еще 4 минуты. Если число введено не правильно, то лампа будет мигать с частотой 1,5 раза в секунду, что означает отмену процедуры обхода, в этом случае следует выключить зажигание и вернуться к выполнению п.1.

5. Повторить п.2...4 для последующих пяти цифр “пароля обхода”.

6. По истечении последней минуты ввода цифры пароля не выключая зажигания, запустите двигатель. ВНИМАНИЕ!

1. Контроллер будет работать в режиме обхода иммобилизации до своего полного отключения, которое происходит через 15 секунд после выключения зажигания. Двигатель можно запускать многократно, если с момента выключения зажигания не прошло 15 секунд, после чего запуск двигателя становится невозможен, без выполнения процедуры обхода.

2. Для автомобилей с контроллером МР7.0 введенный “пароль обхода” действует только на 1 раз, после его использования необходимо повторить процедуру обучения “паролю обхода”. ЕСЛИ УСТАНОВЛЕН КОНТРОЛЛЕР ЯНВАРЬ-5 ИЛИ М1.5.4

Обучение “пароля обхода”:

1. Противоугонная система находится на охране. Приготовьте пароль из шести цифр, которым хотите обучать систему. Каждая цифра может быть от 1 до 9.

2. Включите зажигание. Лампа “Check Engine” (СЕ) на комбинации приборов загорится постоянным светом. Светодиод индикатора состояния системы замигает 2 раза в секунду.

3. Поднесите “свой” красный ключ к индикатору состояния системы, и удерживая его выключите зажигание. Светодиод загорится постоянным светом, а зуммер издаст короткий звуковой сигнал.

4. Через 3...5 секунд после выключения зажигания светодиод индикатора начнет мигание с частотой 10 раз в секунду, прерывая это мигание через каждую секунду.

5. Не позднее, чем через 10 секунд после начала мигания светодиода включите зажигание автомобиля, лампа СЕ загорится постоянным светом.

6. Подождите 1 минуту пока лампа СЕ не погаснет. Введите первую цифру пароля путем кратковременного нажатия на педаль акселератора до упора. Нужно нажать столько раз, какова первая цифра вводимого пароля. При каждом нажатии на педаль лампа СЕ загорается. Время удерживания педали в нажатом состоянии должно быть не более 3 секунд. 7. Для перехода к вводу следующей цифры нажмите на педаль акселератора до упора и удерживайте ее в этом положении, пока лампа СЕ не погаснет, это время приблизительно равно 5 секундам. Отпустите педаль акселератора.

ВНИМАНИЕ!

Если лампа СЕ не погасла, а замигала с частотой раз в секунду, значит при вводе цифры пароля произошла ошибка например, Вы нажали на педаль акселератора более 9 раз или ни разу не нажали на педаль в течении 1 минуты. В этом случае нужно выключить зажигание не менее, чем на 10 секунд и начать обучение “паролю обхода” заново.

8. Введите остальные пять цифр пароля. После ввода каждой цифры и удерживания педали акселератора в нажатом состоянии более 5 секунд лампа СЕ должна гаснуть. В случае мигания лампы следует выключить зажигание не менее, чем на 10 секунд и затем начать обучение “паролю обхода” заново.

9. Выключите зажигание на время не менее 10 секунд.

ВНИМАНИЕ!

1. Если ввод пароля не завершен до конца, то он не запоминается.

2. Если Вы хотите запретить режим обхода иммобилизации запрограммированный ранее, то следует повторить п.2...6, но в п.6 при первом нажатии на педаль акселератора удержать ее более 5 секунд, пока лампа СЕ не погаснет.

Запрограммированный ранее “пароль обхода” стирается.

ПОЛЬЗОВАНИЕ “ПАРОЛЕМ ОБХОДА”

Обход иммобилизации выполняется, если противоугонная система неисправна или отсутствует “свой” кодовый ключ. 1. Включите зажигание. Лампа СЕ горит постоянно.

2. Ждите 1 минуту, пока лампа СЕ не погаснет. Если лампа продолжает гореть, то процедура обхода запрещена и выполнить ее не возможно.

3. После погасания лампы СЕ начинайте вводить “пароль обхода”, как это описано в п.6...8 раздела “Обучение пароля обхода”. Если после ввода последней цифры и удерживания педали акселератора в нажатом положении более 5 секунд лампа СЕ продолжает гореть, то можно запускать двигатель, если лампа мигает, то пароль введен неправильно и процедуру обхода следует повторить.

ВНИМАНИЕ!

1. Лампа СЕ горит постоянно при работающем двигателе, если запуск двигателя произведен путем выполнения процедуры обхода иммобилизации.

2. Контроллер будет работать в режиме обхода иммобилизации до своего полного отключения, которое происходит через 5 секунд после выключения зажигания. Двигатель можно запускать многократно, если с момента выключения зажигания не произошло более 5 секунд, после чего запуск двигателя становится невозможен, без выполнения процедуры обхода.

3. Для контроллеров Январь-5 и М1.5.4 введенный пароль обхода не имеет ограничения по применению, т.е. однажды запрограммированный пароль можно использовать многократно.

Смысл работы иммобилайзера заключается в том, чтобы предотвратить любые несанкционированные попытки доступа к управлению транспортным средством. Место, где стоит иммобилайзер на ВАЗ-2114 располагается в панели приборов, со стороны замка зажигания, над блоком управления двигателем.

Месторасположение имообилайзера на ВАЗ-2114

Расположение иммобилайзера АПС-4 на автомобиле

Дело в том, что тольяттинские конструкторы, создававшие «четырку» поиздевались над потребителем, установив ЭБУ и иммобилайзер под патрубками системы отопителя автомобиля . Таким образом при нарушении герметичности системы, их обязательно заливает антифризом.

Что это такое иммобилайзер и почему его ругают?

С начала 2000-х годов на все инжекторные двигатели тольяттинского производства устанавливается автомобильная противоугонная система (АПС).

Иммобилайзер АПС-6

Изначально, на первые «десятки» ставились АПС–4 , вскоре их заменили на более современные АПС–6 .

По другому штатная противоугонка называется иммобилайзер.

Смысл работы системы заключается в следующем: попытка угнать автомобиль закончится ничем. Злоумышленник не сможет завести двигатель, а если всё-таки запустит, то проехав несколько сот метров прекратится подача топлива и двигатель заглохнет.

Идея хорошая, но существует целый ряд проблем, возникающих при его эксплуатации:

Сбой программного обеспечения . Электроника не видит обновление информации, подаваемой ключом зажигания или не признает его. Были случаи когда, остановившись и заглушив двигатель запустить его уже не удавалось.

Блокировка двигателя из-за разряженного аккумулятора . Оставив автомобиль зимой на парковке на несколько дней, можно нечаянно активировать систему.

Серьёзные проблемы при подключении сигнализации с автозапуском.

Поломка, замыкание контактов из-за неудачного расположения.

Интересно! Первые инжекторные ВАЗ-2114 выпускались либо без АПС, либо с не подключенным блоком, болтающимся внутри на собственной проводке. С чем это было связано (экономия, нехватка оборудования или по другой причине) никто не знает, но факт остаётся фактом.

Диагностика неисправностей

В случае когда, автомобиль с активным иммобилайзером не выходит на связь с компьютером нужно знать следующее: K–Line провод соединяет диагностический разъём и АПС. Только потом питание попадает в электронный блок управления.

В случае неисправности нужно удостовериться в подключении системы к нужному разъёму. При положительном результате можно попробовать отсоединить его и перемкнуть между собой 9-й и 18-й контакты .

Получится прямое соединение ЭБУ и диагностического разъёма, в обход противоугонной системы.

При неисправностях, связанных с работой иммобилайзера нужно учитывать то, что это сложное электронное устройство. Поэтому, для устранения его неисправности, рекомендуется обратиться к профессиональному автоэлектрику.

Важно! При поломках, связанных с его работой необходимо знать, что восстановить функционирование после вмешательства неумелых рук бывает затруднительно, а в некоторых случаях вовсе – невозможно.

Деактивация и активация (плюсы и минусы)

ЭБУ Bosch на ВАЗ-2114 шло в комплекте с иммоблайзером АПС-4

Решая, или нет, нужно знать следующее. АПС-6 или 4 хоть и имеет ряд существенных недостатков, но он реально противодействует хулиганам, которые могут решить покататься на машине, стоящей возле подъезда. Сигнализация не глушит двигатель и топливную систему.

Противоугонная система 6-й серии наоборот, отключает питание (4-я отключает бензонасос и свечи накаливания). Поэтому решать вам: подключать его после очередного глюка или нет. Но по крайней мере, если и решат угнать автомобиль, то для этого потребуется собственный ЭБУ, голыми руками автомобиль уже не возьмёшь.

Видео деактивации иммобилайзера

Шутка от АвтоВаза

Важно! При самостоятельном разборе иммобилайзера, уделите внимание на маркировку его плат. Дело в том, что в корпусе от АПС – 4 может находится плата от 6 — й серии. Это ещё одна, очередная злая шутка от автоваза.

I. Что это такое

На автомобилях "Шевроле - Нива" и свежих (с 2004 г.в) применен более современный и совершенный иммобилизатор АПС-6. Устройство функционально аналогично АПС-4, но в этой системе кодовый ключ встроен в ключ зажигания, а считыватель находится в рулевой колонке. Так же реализован ряд дополнительных возможностей - управление электростеклоподъемниками, задними ПТФ, диагностика иммобилизатора по k-line. Конструктивно АПС-6 отличается от АПС-4. Мало того, АПС-6 разных годов выпуска немного отличаются между собой. На фото, приведенном ниже, слева - АПС-6 выпуска 2003 г., справа - 2001 г. Видимо это тот случай, когда "изготовитель оставляет за собой право вносить изменения, не влияющие на работоспособность изделия". Внутреннее устройство иммобилизатора, несмотря на невыкокую стоимость, довольно сложно. Он представляет собой микроконтроллер на базе PIC16C65B, схему K-Line для обмена данными с ЭБУ по диагностической линии и памятью EEPROM, для хранения кодов обучения.

Следует также иметь ввиду, что очень часто АПС-6 установлен в корпусе от АПС-4, т.е внешне блок имеерт маркировку АПС-4, а на плате маркировка APS-6.

На автомобилях "Калина" и "Приора" микрочип находится внутри штатного брелка. Брелок так же управляет штатным центральным замком (и штатной сигнализацией). В а/м "Приора" конструктивно иммобилайзер объединен с контроллером стеклопакета, на "Калине" - блок АПС-6 отдельный, расположен за магнитолой.

Подключение АПС к ЭСУД с 55-пиновым разъемом ЭБУ

К проводке с 81-пиновым разъемом ЭБУ

II. Проблемы и решения.

Если это Bosch M1.5.4, необходимо его вскрыть и установить на место штатного специально подготовленный чип с ЭБУ и включить на несколько секунд зажигание. После установки на место микросхемы с программой двигатель заведется, если, конечно, дело было именно в этом. Если же В Вашем блоке ПЗУ запаяна, выходов два - либо выпаивать и устанавливать панельку (что неплохо, пригодится впоследствии для Чип - Тюнинга), либо воспользоваться программой COMBISET от US, имеющей функцию очистки ЕЕPROM по последовательному каналу, без перепайки микросхем. Имейте ввиду, что в этом случае необходимо обеспечить адаптеру и ЭБУ надежную общую "землю". Для того что бы пользоваться этой платной программой вовсе нет необходимости в ее приобретении - функция очистки EEPROM полноценно работает и в демо-версии. В 2006 г. на автомобилях ВАЗ появились специальные заглушки на разъем АПС (см. фото), для восстановления связи между между ЭБУ и диагностической колодкой.

Если у Вас Январь 5.1.х или VS.1 то можно воспользоваться любым бесплатным программатором блоков, скачать специальную программку , и залить в блок , считанную с "чистого", с необученным иммобилайзером, контроллера. Можно считать старый файл, любым редактором исправить все на #FF и залить обратно, имеющаяся в EEPROM информация практически не несет никакой смысловой нагрузки, если блок работает без иммобилизатора, содержит лишь КС, коэффициент коррекции СО и название прошивки. Несмотря на то, что #FF в EEPROM не разрешает запуск двигателя, ЭБУ при первом включении, не обнаружив иммобилайзер на линии диагностики, сам прописывает код разрешения запуска. Если Вы пользователь программатора COMBILOADER (или старой версии ECU Programmer) от SMS-Software, убрать иммо из памяти ЭБУ совсем элементарно - нужно считать EEPROM, нажать на кнопку "Удалить Имм" и записать дамп обратно.

Может так случиться, что целиком стирать eeprom нельзя, тогда нужно подредактировать дамп по методе Kn: Для удаления записи об иммо достаточно байты с 02 до 07 заменить на FF. После подключения иммо не нужен и на это место очевидно ЭБУ прописывает 0FD1 0FD1 0FD1. Если после записи FF иммо отключить физически, пишется туда 0FD30FD30FD3. Если прописать сразу не FF а 0FD10FD10FD1 иммо не мешает больше. Самое интересное - если вписать случайную последовательность на это место, то иммо работает(!!!) и прописывает туда ЭБУ снова 005100510051 . Меняются еще байты с 050 адреса и с 070, это так называемый rolling-code, динамический пароль иммобилайзера.

Вы можете сами проанализировать дампы и соответствующий статус иммобилайзера.

Внимание! На автомобилях с системой Микас 7.6 (Дэу Сенс) целиком стирать eeprom нельзя - машина даже не заведется.

Назначение выводов иммобилайзера АПС-6

№	Цвет провода	Назначение
1	Зеленый
2	Голубой	Дополнительное реле питания стеклоподъемников
3	Не используется
4	Зелено/Белый	От выключателя головного света
5	Оранж/Белый
6	Розовый	Постоянный плюс, от АКБ, питание АПС-6
7	Розовый	Постоянный плюс, от АКБ
8	Желтый	Соединяется с массой при включении задних ПТФ
9	Желто/Черный	K-Line. Кл. 7 колодки диагностики, кл. 8 блока управления ЭУР.
10	Бело/Голубой	"-" Плафона освещения салона на Калине (и дополнительно от ВК дверей пассажиров на Ш-Ниве)
11	Белый	К катушке антенны, в замке зажигания
12	Зелено/Черный	От ВК двери водителя
13	Коричневый	От ВК габаритного освещения
14	Красно/Голубой	К кл. 15 блока управления СП "Норма"
15	Оранж/Белый	К задним противотуманным фонарям
16	Черный	Масса
17	Розовый	Постоянный плюс, от АКБ
18	Коричн/Зеленый	K-Line. Кл. 71 ЭСУД, кл. 3 блока управления СП "Норма"
19	Желто/Голубой	К светодиодному индикатору АПС комбинации приборов, кл. 8 блока управления СП "Норма"
20	Оранжевый	Клемма 15 замка зажигания

III. Согласование иммобилайзера и сигнализации.
(информация с Hass-Doddev.narod.ru)

IV. Запись информации в EEPROM ЭБУ BOSCH M154

Программа , написанная А. Михеенковым (ALMI Software) позволяет немного упростить процесс программирования EEPROM Bosch M1.5.4, путем подготовки специальной прошивки, которая, будучи установленной в ЭБУ сама пропишет ваши данные в EEPROM. Это очень удобно, если Вам необходимо записывать всегда одни и те же данные (например пароль для защиты прошивки или какой-либо нестандартный идентификатор и т.п.). В этом случае вам нужно лишь один раз подготовить ПЗУ 27С512, в которой будет находится программа, прошивающая EEPROM. Весь процесс программирования будет заключаться в установке этой ПЗУ и включению питания на несколько секунд. Для большей безопасности предусмотрена индикация успешного окончания операции с помощью лампы Check Engine.

V. Процедуры активации иммобилайзеров.

Алгоритм активации АПС с кодовыми ключами

Включить зажигание, загорается светодиод АПС
Поднести красный ключ
Выключить зажигание не убирая красный ключ.
Короткий писк. Светодиод АПС должен начать мигать.
Поднести 1 черный ключ.
Поднести 2 черный ключ.
Писк. Светодиод гаснет на время.
Поднести красный ключ.
Писк. Светодиод загорается.
Включить зажигание.
Писк. Светодиод гаснет. (На МП7.0 светодиод продолжает гореть. Нужно выключить зажигание не позже чем через 10 сек.)
Выключить зажигание.

Как активировать иммобилизатор там, где он считывается прямо с ключа, например, на Калине или Приоре?

Заправить в автомобиль хотя бы 10 литров бензина, чтобы не путаться в писках.

Собрать черный ключ.
Закрыть двери.
Включить КРАСНЫМ ключом зажигание.
3 писка. Вытащить ключ.
Быстро (в течение 5-6 секунд) включить ЧЕРНЫМ зажигание.
3 писка + 2 писка.
Быстро (в течение 5-6 секунд) включить КРАСНЫМ зажигание
3 писка + 2 писка.
Выключить зажигание КЛЮЧ В ЗАМКЕ.
1 писк.
Быстро (в течение 5-6 секунд) включить зажигание на 5 СЕКУНД!!! (Внимание!!! Обязательно дождаться бибикалки - засада в этом месте).
Мигнула аварийка, бибикнул сигнал
Выключить зажигание. КЛЮЧ В ЗАМКЕ до погасания машинки на панели.
