(штатного). Скачать инструкцию в формате pdf можно по .
Какие существуют штатные маршрутные компьютеры? Вариант 1. В комбинации приборов. Вариант 2. Устанавливаются вместо маленькой заглушки рядом с блоком САУО
Такие устанавливались на "люксовых" десятках. Есть модели АМК 211000 без диагностики, и АМК 211001, АМК 211002 с диагностикой. Узнать какой именно у Вас можно по числовым обозначениям на задней крышке. Для этого естественно МК надо снять. Если сзади есть надписи АМК-211001 или АМК 211002, при этом в режиме часов, при нажатии на кнопку "часы" появляются надписи Err и дальше ещё две - отлично. У Вас полноценный БК.
Если же вот такие надписи:
То к сожалению, это БК в котором либо отсутствует возможность диагностики, либо "обрезанная" прошивка". Умельцы перепаивают и перепрошивают такие модели, но на мой взгляд они этого не стоят.
Снять такой МК очень просто. Отсоединяем клемму "минусового" провода от вывода аккумуляторной батареи. Поддеваем отверткой…
вынимаем МК из посадочного места....

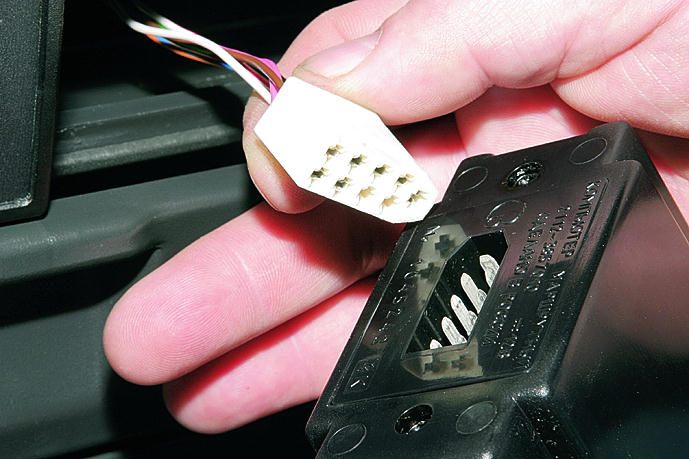

....отсоединяем от него колодку проводов.

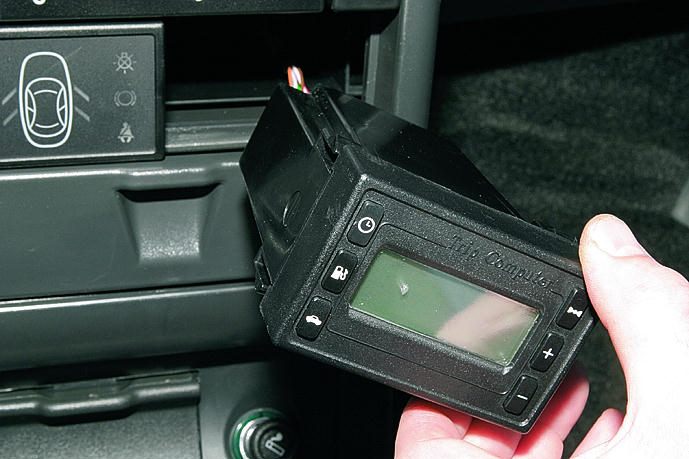

Маршрутный компьютер (МК), показанный на рис., устанавливается в вариантном исполнении вместо часов. МК имеет 15 функций, разбитых на 3 группы. Выбор группы
осуществляется кнопками 1, 2 и 3.

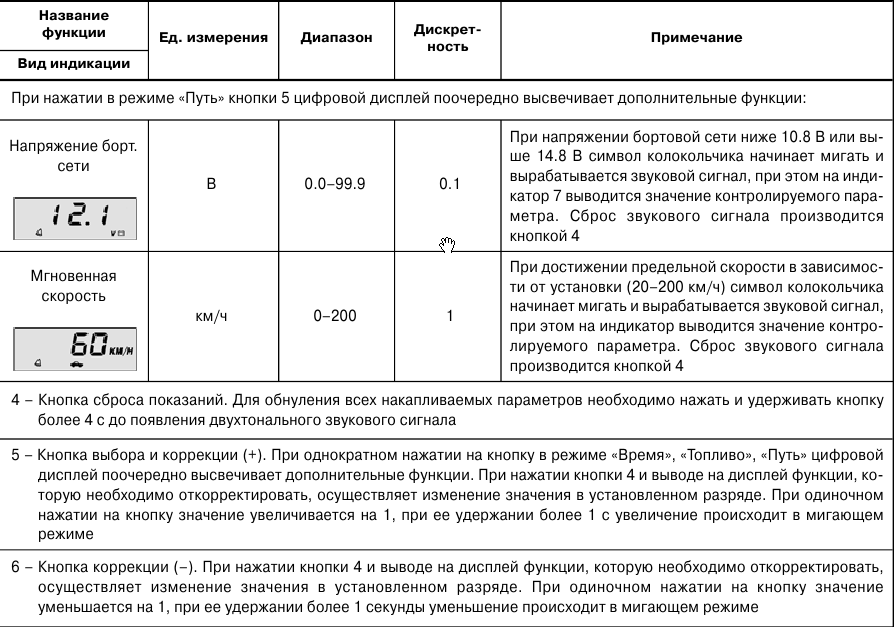

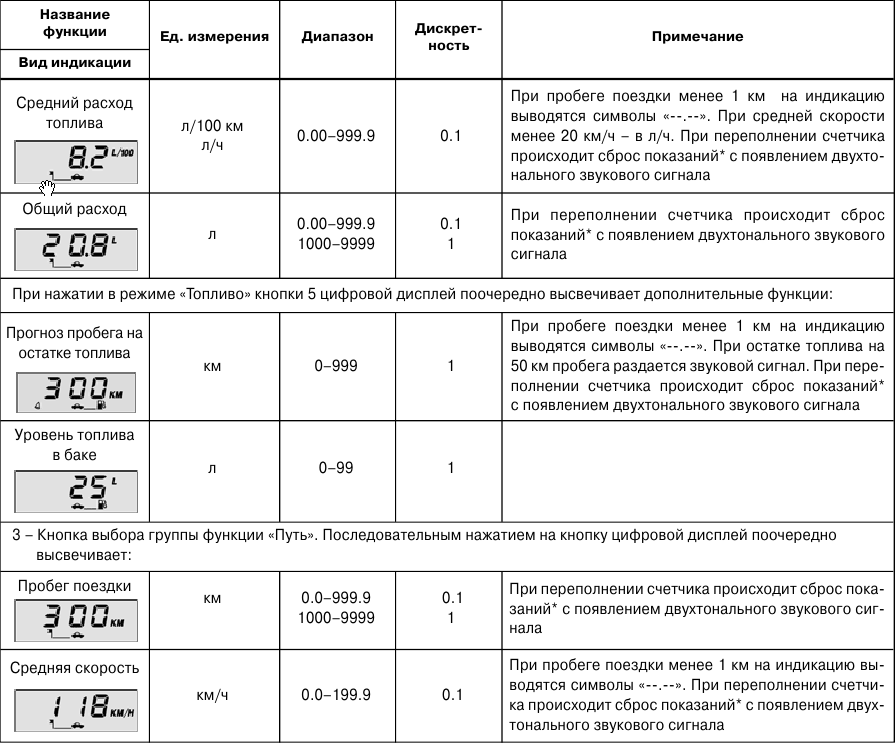

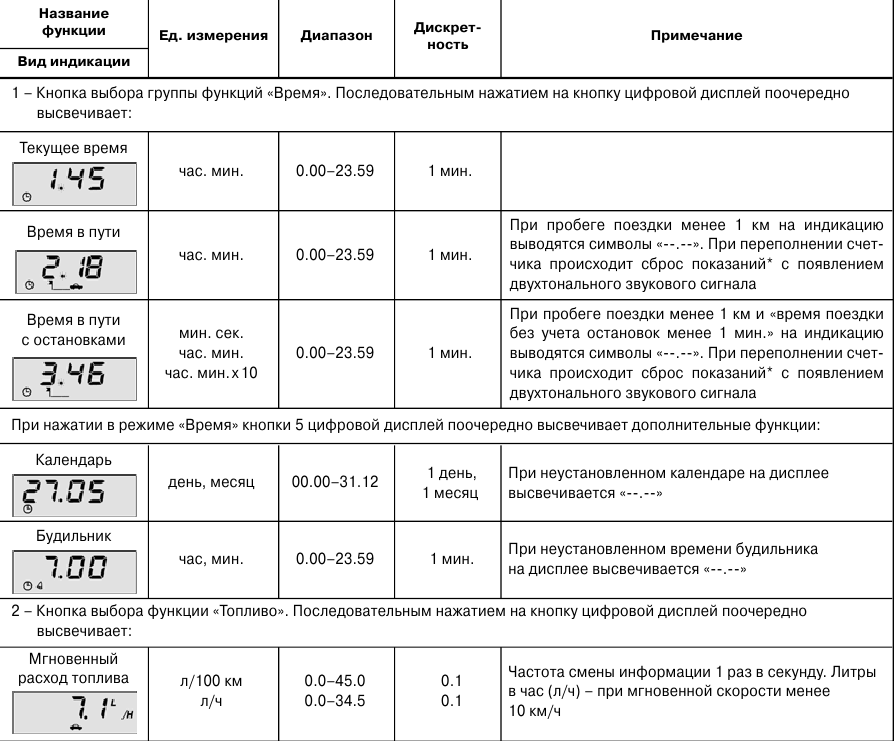

В каждой группе функции разделены на основные и дополнительные. Основные функции перебираются по кольцу кнопками 1, 2 и 3. Дополнительные функции перебираются кнопкой 5. При выключенном зажигании компьютер всегда находится в режиме «Текущее время».
При снятом аккумуляторе ход часов и все накапливаемые параметры сохраняются не менее 1 мес.
КОРРЕКТИРОВКА ФУНКЦИИ КОМПЬЮТЕРА
Коррекция хода часов
Нажать кнопку 4 в режиме «Текущее время».
По шестому сигналу точного времени нажать кнопку 1, при этом происходит сброс секунд и округление показания часов.
Установка текущего времени (календаря)
Нажать кнопку 4 в режиме «Текущее время» («календарь»).
Кнопками 5, 6 установить нужное значение часов (дня).
Нажать кнопку 4.
Кнопками 5, 6 установить нужное значение минут (месяца).
Нажать кнопку 4 для завершения установки времени (календаря).
Кликните по картинке для увеличения.
Кнопками 5, 6 установить нужное значение часов.
Нажать кнопку 4.
Кнопками 5, 6 установить нужное значение минут.
Нажать кнопку 4 для завершения установки будильника. В режиме «Текущее время» будет светиться символ будильника (будильник включен).
Нажать кнопку 4 в режиме «Будильник».
Нажать кнопку 1 для выключения будильника. В цифровых разрядах появится «--.--», а в режиме «Текущее время» символ будильника светиться не будет (будильник выключен).
При включенных габаритных фонарях регулировка уровня подсветки производится регулятором освещения шкалы приборов.
При выключенных габаритных фонарях регулировка уровня подсветки производится программно:
- нажать кнопку 4 в режиме «Время в пути с остановками». На индикаторе будут высвечиваться все одиночные сегменты (пиктограммы), что является признаком режима регулировки уровня подсветки, а в цифровых разрядах будет высвечиваться число, соответствующее уровню подсветки в процентах от максимального значения;
- кнопками 5, 6 установить необходимый уровень яркости подсветки;
- нажать кнопку 4 для завершения режима регулировки яркости.
Для проведения коррекции необходимо слить весь бензин из бака.
Нажать и удерживать кнопку 4 более 2 с в режиме «Уровень топлива».
На индикаторе появится мигающая цифра «0».
Нажать и удерживать кнопку 3 в течение 1 с до появления звукового сигнала подтверждения. После этого на индикаторе появится мигающая цифра «3».
Залить в бензобак с помощью мерной емкости 3 л бензина, выждать время, необходимое для успокоения датчика уровня топлива, нажать и удерживать кнопку 3 1 с до появления звукового сигнала подтверждения.
Продолжить эту процедуру до максимального значения 39 л, после которого компьютер автоматически выходит из режима.
Нажать кнопку 4 в режиме «Средняя скорость».
Кнопками 5, 6 установить требуемый порог скорости.
Нажать кнопку 4 для выхода из установки сигнализатора превышения скорости.
Смотрите также похожие статьи
Как и в любой другой машине, панель приборов ВАЗ 2110 призвана отображать общее состояние автомобиля, показывать устойчивую работу или неполадки в его главных системах, а также – скорость движения, уровень топлива, т.п.
Однако, как показывает практика, не для всех панель управления – открытая книга. Рассмотрим ее устройство,инструкция и описание лампочек индикации у панели нового и старого образца.
Обозначения индикацииКак известно, все лампочки на панели управления зажигаются в момент включения зажигания, а затем, когда уже работает двигатель, большинство из них гаснет. А вот когда какая-то остается гореть, или моргает, это не может не настораживать, ведь далеко не все сразу могут сообразить, на какие неисправности это указывает, какой из систем нужен срочный ремонт.

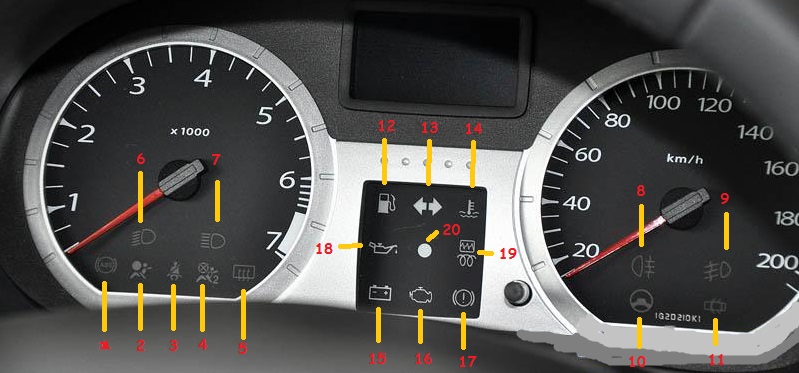

Рассмотрим обозначения панели приборов ВАЗ 2110. Следует знать, что независимо от того, панель нового или старого образца стоит на вашей машине, обозначения практически одинаковы, но вот расположены индикаторы могут быть немного по-разному.
Верхняя частьИтак, начнем слева направо. Вначале – верхняя часть панели управления:
Рассмотрим индикаторы внизу панели управления. Если они не горят, значит – машина работает нормально, а когда загорается любая из них – это указывает на неисправности в тех или иных узлах.Чаще всего это сигнал того, что необходим ремонт, и чем быстрее – тем лучше.
Слева направо:
Дополнительная передняя панель БСК управления нового образца имеет индикаторы:
- Изображена масленка. Если при этом лампочка работает – проверьте уровень масла;
- Загорается значок, в котором при некоторой фантазии можно «опознать» работающие дворники. Это говорит о том, что мало омывающей жидкости для стекол в бачке;
- Условное изображение градусника над емкостью с жидкостью – высокая температура тосола;
- Перечеркнутая лампочка, на которую указывает стрелка – знак того, что не работает стоп сигнал или габариты;
- Если загорается лампочка с изображением колеса с тормозными колодками, вполне возможно, что колодки износились и требуют замены;
- Знак человечка с ремнем безопасности говорит о том, что ремень следует пристегнуть.
Вот вкратце – устройство и значки панели управления. Если она по какой-то причине отказала, не стоит сразу впадать в панику. Чаще всего причина в отсутствии в каком-либо месте контактов в проводке. Но конечно, при желании можно полностью поменять или сделать тюнинг панели.

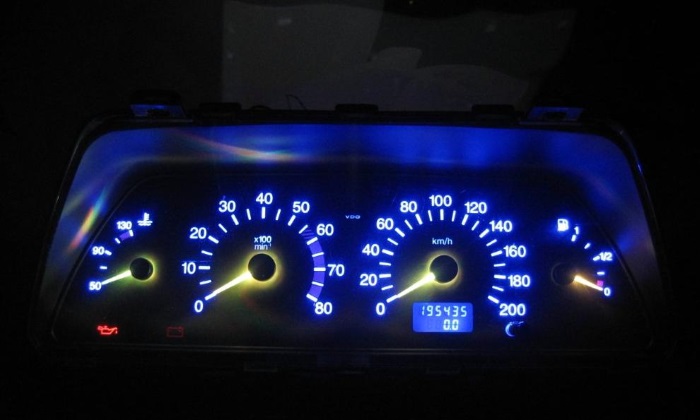

Например, сняв накладку, заменить лампочки более яркими светодиодами. Такая панель работает ярче и сигналы, подаваемые автомобилем, будут заметнее для водителя. При желании можно установить и более солидную европанель, которая преобразит салон.
Чтобы снять панель, нужно:

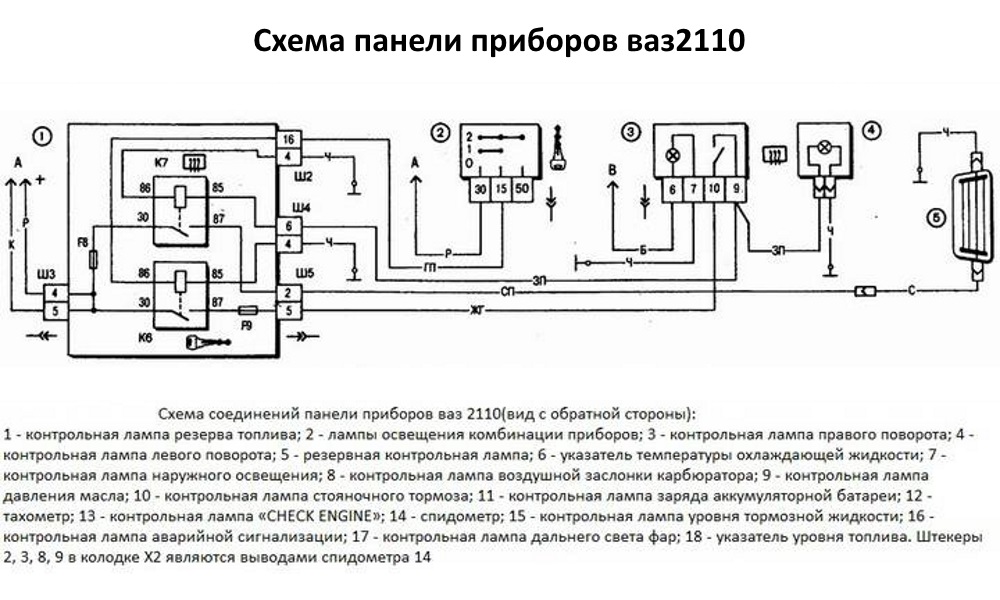

Панель приборов ваз 2110 выпускалась в более чем 10 вариациях. Отличались между собой они не значительно, по большей части только формой (старый и новый образец). Связано это с тем, что в новой вариации приборной панели ваз 2110 использовались электронные системы управления, так как электрика авто дополнительно комплектовалась бортовым компьютером. Именно он отвечал за вывод информации на электронные табло панели (спидометр, аварийные сигналы, по типу Check Engine и некоторые другие).
Информация с приборной панели в ВАЗ 2110Классическая панель приборов ваз 2110 обладала трапециевидной формой и показывала только скорость движения (с допустимым отклонением в 5 км/ч), обороты двигателя, температуру охлаждающей жидкости, остаток топлива в бензобаке. И все! Не предусмотрена была даже лампа, что указывает на переключение осветительных приборов (ближний-дальний свет, аварийный сигнал, поворотник). Все сигнальные «индикаторы» были попросту вынесены за пределы панели или же делались непосредственно в тумблере переключения.
Кстати, компания VDO, которая занималась сборкой панели приборов ваз 2110 нового поколения, за основу взяла этот же дизайн, однако добавила цифровой спидометр (информация выводилась на дисплей из жидких кристаллов), индикаторы, что указывают на включение габаритных огней, освещения, поворотов и так далее. Невзирая на то, что визуально они схожи, строение - абсолютно разное.
А на панели приборов ваз 2110, что выходили в свет начиная с 2007 года, были добавлены дополнительные индикаторы. При этом панель управления приобрела изогнутую форму (выпускалась теми же компаниями, что и для оригинальной «десятки» - VDO, АП, Счетмаш), а позже их устанавливали и в «Калину», «Priorа», одиннадцатую. Там же были добавлены кнопки, указывающие на наличие неисправностей в работе двигателя, системы охлаждения и ходовой (если бортовой компьютер поддерживал эту функцию, так как и их было - 3 раздельные вариации). Описание ламп индикаторов:
- индикатор малого количества топлива в бензобаке (как правило, загорается при 9 - 9,6 л);
- индикатор габаритных огней;
- ближний\дальний свет (2 индикатора расположены рядом);
- заряд автомобильной батареи;
- ручной тормоз;
- давление масла;
- резервный индикатор (как правило, указывает на срабатывание подушки безопасности, если она предусмотрена автомобилем).
И, кстати, владельцу авто еще предоставлялась возможность выполнить перекалибровку панели приборов, правильно провернув ключ зажигания (указывается в технической документации). Это лишь подтверждает, что в ваз 2110 панель приборов связана с бортовым компьютером.
Тюнинг и модернизация панели приборов ВАЗ 2110Инженерами компании ВАЗ в модели 2110 была оставлена возможность провести тюнинг, добавив несколько новых значков, а то и вовсе установив приборную панель нового поколения, так как основные коннекторы на всем модельном ряде использовались идентичные. Например, в панели приборов 2110 можно было добавить сигнал включения климат-контроля. Ставилась она вместо резервного индикатора (что до этого указывал на срабатывание подушки безопасности). Комбинация приборов (линия индикаторов) также могла модернизироваться, однако с коннектором на 3 пина (выхода). Из-за этого поставить приборную панель с иномарки без внесения изменений в начальную конструкцию не представлялось возможным.
В свое время выходила комбинация приборов, разделенных на 2 части (впервые ее выпустили под эгидой Счетмаш). Там же, кстати, диапазон спидометра был расширен до 240 км/ч. Однако одометр оставался механическим (и из-за этого он часто выходил из строя).
Спустя 2 поколения его заменили на цифровой, а информацию на него передавал бортовой компьютер. Тогда же компания АП выпустила свою вариацию панели, в которой показывались органы управления, то есть включение\выключение работы дворников (стеклоочистителей), стеклоомывателей, центральный замок и так далее.
Кстати, в последних вариациях панели приборов 2110 вообще появилась возможность менять настройки индикации при помощи прошивки (чип-тюнинга). Правда, реальная необходимость в этом возникала только при установке панели приборов от других автомобилей. А так менять индикацию кнопки было попросту не нужным.
Ремонт приборной панелиРемонт панели приборов ВАЗ требовался относительно не часто. По всей видимости, противовибрационная система, которая использовалась инженерами, действительно хорошо выполняла свою функцию.
То есть, все центральные элементы и органы управления хорошо защищались от сильных встряхиваний.
С какими поломками чаще всего приходилось сталкиваться владельцам ВАЗ 2110? Либо перегорала какая-то лампа, либо отказывали в работе одометры, стрелки спидометров. Это одни из распространенных.
В панелях от Счетмаш иногда отказывала вообще вся комбинация приборов, что указывало на перегорание предохранителя.
Последняя проблема, кстати, встречается достаточно часто. Из-за этого на новые ВАЗ 2110 предоставлялась 3-годичная гарантия, в том числе и на приборную панель. А еще известны случаи, когда кнопки индикаторов постоянно горели при механическом повреждении бортового компьютера. По всей видимости, это признак короткого замыкания.
В любом случае, приборная панель «десятки» довольно надежна и информативна. Да, инженерам следовало бы более детально проработать дизайн тех же индикаторов, но они по большей части заботились именно о функциональности и удобстве в процессе езды (в том числе ночью). Вот поэтому можно смело заявить, что они со своей задачей справились на все 100%!
Ознакомительная информация
- Содержание
Ежедневные проверки
Инструкция по эксплуатации
Предостережения и правила техники
Основные инструменты, измерительные
Двигатель и его системы
Трансмиссия
Ходовая часть
Рулевое управление
Тормозная система
Электрооборудование автомобиля
Кузов
Система вентиляции и отопления салона
Приложения
Коды неисправностей
Электросхемы - Введение
ВВЕДЕНИЕ
В 1996 году началось производство нового семейства переднеприводных автомобилей ВАЗ-2110. Примечательно, что это единственное семейство автомобилей ВАЗ, не получившее названия, а потому продаваемое под заводским индексом (даже для зарубежного рынка модель называется просто LADA 110). Семейство включает в себя модификации в кузове седан (ВАЗ-2110, LADA 110), универсал (ВАЗ-2111, LADA 111) и хэтчбек (пятидверный - ВАЗ-2112, LADA 112; или трехдверный - BA3-21123). Кроме того, существуют различные мелкосерийные варианты, например, удлиненный ВАЗ-21108 «Премьер» или ВАЗ-21104М - седан с иными крыльями, капотом, бамперами, оригинальными обивками дверей.
Новое семейство отличалось хорошей аэродинамикой, оригинальным дизайном внешности и интерьера. Для изготовления кузовных деталей, которые наиболее подвергаются коррозии, используется оцинкованный металл, а неподвижные стекла (ветровое, заднее и боковые) вклеены в кузов.
Даже у седанов багажный отсек очень вместителен для своего класса, а хэтчбеки и универсалы, в которых можно складывать спинки задних сидений, могут и вовсе служить для перевозки довольно габаритных грузов, например, холодильника.
Изначально на «Десятку» устанавливались только короткоходные карбюраторные 1,5-литровые двигатели BA3-21083 мощностью 69 л. с., однако довольно скоро этот силовой агрегат уступил место новому поколению двигателей с распределенным впрыском топлива и электронным управлением. Новые двигатели объемом 1,5 и 1,6 л могут иметь как по два, так и по четыре клапана на цилиндр, что влияет на их тягово-экономичные качества.
В настоящем руководстве рассматриваются устанавливаемые в настоящее время на все модели семейства шестнадцатиклапанные двигатели ВАЗ-2112 (1,5л) и ВАЗ-21124 (1,6л) с электронным управлением Bosch, «Январь» или GM, однако приведенное описание также в полной мере подходит для ремонта восьмиклапанных двигателей, устанавливаемых ранее.
Все двигатели агрегатируются пятиступенчатыми механическими коробками передач.
В базовой комплектации автомобили «десятого» семейства могут похвастать наличием твидового салона, иммобилайзера, центрального замка, электрических стеклоподъемников передних дверей и атермальными стеклами. Более дорогие комплектации оборудованы подогревом передних сидений, противотуманными фарами, бортовым компьютером, велюровым салоном (который иные дилеры называют бархатом) и литыми дисками. Список же оборудования, которое может быть установлено по заказу, и вовсе неограничен: комплект пластиковых обвесов, хромированные дверные ручки, видоизмененный щиток приборов, кондиционер и т. д.
«Десятку» уже давно нельзя назвать новинкой, но приемлемая ремонтопригодность, а также невысокие цены и доступность запасных частей по-прежнему делают этот автомобиль одним из самых популярных среди покупателей. Даже после того, как в 2007 году выпуск «десятого» семейства на заводе «АВТОВАЗ» в Тольятти был прекращен, производство моделей возобновилось в Украине на автомобильном заводе корпорации «Богдан».
Как и ВАЗ, Богдан 2110 неплохо подходит для дальних путешествий по отечественным дорогам - этому способствуют хорошие динамические показатели, комфортная подвеска и невысокий расход топлива.
Заводская гарантия на автомобили «десятого» семейства - 35 тыс. км или 2 года, в зависимости от того, что наступит раньше. Многие официальные дилеры дают еще и собственную, более продолжительную, гарантию, сокращая при этом межсервисные пробеги в полтора-два раза.
В данном руководстве приведены рекомендации по ремонту и эксплуатации автомобилей ВАЗ/Богдан 2110/2111/2112 с инжекторными шестнадцатиклапанными двигателями объемом 1,5 и 1,6л.
Примечание
Данные по расходу топлива приведены для справки и имеют усредненный характер для различных типов кузова.
Рекомендации руководства также могут быть использованы для ремонта восьмиклапанных двигателей. - Действия в чрезвычайных ситуациях
- Эксплуатация
- Двигатель
2. Органы управления, приборная панель и оборудование салона
Органы управления
Спидометр
Показывает приблизительную скорость движения автомобиля (в км/ч).
Служит для отображения суммарного пробега автомобиля (в км).
Счетчик суточного пробега
Счетчик суточного пробега позволяет определить пробег автомобиля за отдельный промежуток времени (например, за время последней поездки). Для сброса значений счетчика суточного пробега используется специальная кнопка сброса.
Примечание
Сброс счетчика суточного пробега осуществляется только на неподвижном автомобиле.
Тахометр
Показывает приблизительную частоту вращения коленчатого вала двигателя (в оборотах в минуту). Для получения значения частоты вращения необходимо умножить на 100 число на шкале, на которое указывает стрелка.
Красная зона (участок шкалы, заштрихованный красным) означает режим работы двигателя на повышенной частоте, что опасно для двигателя.

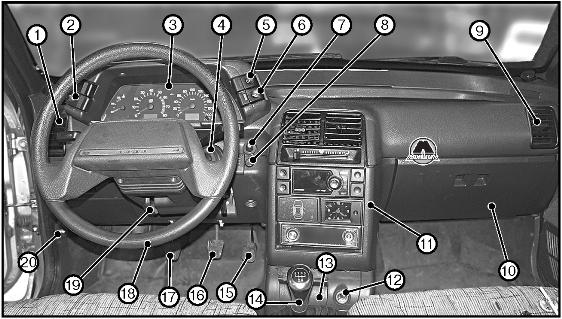

1. Левый боковой дефлектор, 2. Переключатель наружного освещения, 3. Комбинация приборов, 4. Замок зажигания, 5. Кнопка выключателя задних противотуманных фонарей, 6. Кнопка выключателя обогрева заднего стекла, 7. Ручка регулятора подсветки приборов, 8. Датчик иммобилайзера с индикатором, 9. Правый боковой дефлектор, 10. Перчаточный ящик, 11. Центральная консоль, 12. Прикуриватель, 13. Передняя пепельница, 14. Рычаг переключения передач, 15. Педаль акселератора, 16. Педаль тормоза, 17. Педаль сцепления, 18. Рулевое колесо, 19. Рычаг фиксации рулевой колонки, 20. Рычаг отпирания замка капота.

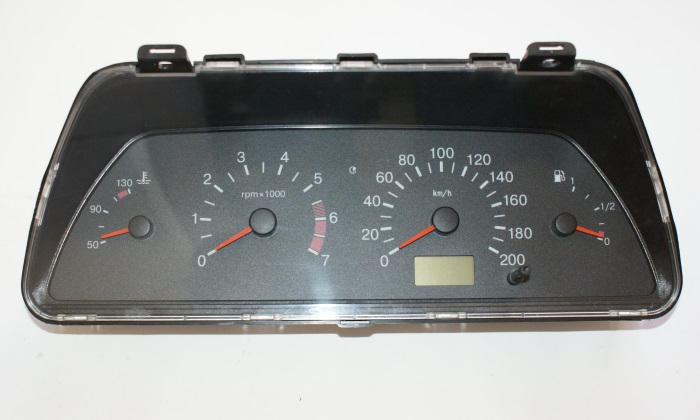

Комбинация приборов:

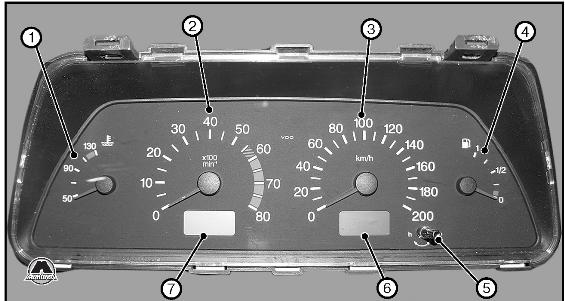

1. Указатель температуры охлаждающей жидкости, 2. Тахометр, 3. Спидометр, 4. Указатель уровня топлива, 5. Кнопка сброса счетчика суточного пробега, 6. Дисплей одометра и счетчика суточного пробега, 7. Дисплей часов.
ВНИМАНИЕ
Не допускать такого режима работы двигателя, при котором стрелка тахометра находится в красной зоне (более 5500 об/мин).
Указатель температуры охлаждающей жидкости
Переход стрелки данного указателя в красную зону шкалы указывает на перегрев двигателя. В этом случае следует проверить работу термостата и электровентилятора системы охлаждения.
ВНИМАНИЕ
Не допускать, чтобы двигатель работал в режиме перегрева (свыше 110 °С).
Указатель уровня топлива
Блок управления между передними сиденьями:

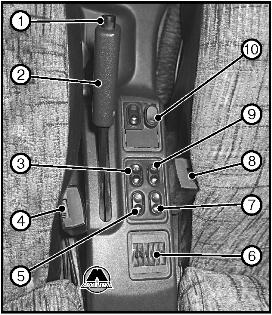

1. Кнопка рычага стояночного тормоза, 2. Рычаг стояночного тормоза, 3. Выключатель стеклоподъемника передней левой двери, 4. Замок ремня безопасности водителя, 5. Выключатель стеклоподъемника задней левой двери, 6. Заглушка (резервное место для установки выключателей дополнительного оборудования), 7. Выключатель стеклоподъемника задней правой двери, 8. Замок ремня безопасности переднего пассажира, 9. Выключатель стеклоподъемника передней правой двери, 10. Блок управления наружными зеркалами заднего вида.

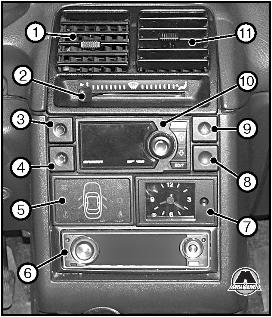

Центральная консоль:
1. Левый центральный дефлектор, 2. Рычаг управления заслонками воздухораспределителя, 3. Выключатель рециркуляции, 4. Заглушка (резервное место для установки выключателя дополнительного оборудования), 5. Блок индикации бортовой системы контроля, 6. Автомагнитола, 7. Часы, 8. Заглушка (резервное место для установки выключателя дополнительного оборудования), 9. Кнопка выключателя аварийной световой сигнализации, 10. Блок управления отоплением, 11. Правый центральный дефлектор.
При включении зажигания данный указатель отображает приблизительное количество топлива в баке. Если топливо в баке почти заканчивается (осталось менее 7-9,5 литров), стрелка приближается к значению «0» на шкале и загорается соответствующий световой индикатор, предупреждающий о необходимости заправки. В этом случае рекомендуется заправиться топливом как можно скорее.
Индикаторы указателей поворотов
При включении одного из указателей поворотов (левого или правого), соответствующий индикатор начинает мигать в комбинации приборов.
Индикатор включения аварийной сигнализации
Данный индикатор загорается одновременно с включением аварийной световой сигнализации.

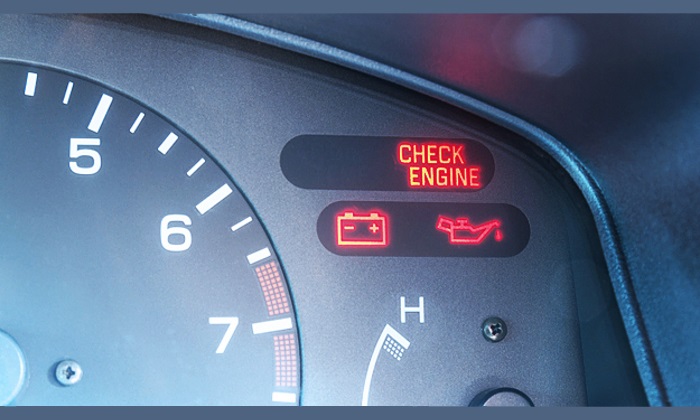

Предупредительный индикатор CHECK ENGINE

Кратковременное загорание индикатора при включении зажигания свидетельствует о самодиагностике системы, при отсутствии неисправности индикатор гаснет. В случае обнаружения неисправности в системе, индикатор мигает или горит постоянно.
ВНИМАНИЕ
Движение с горящим индикатором CHECK ENGINE запрещено.
Индикатор включения габаритного света
Данный индикатор загорается при включении наружного освещения автомобиля.
Предупредительный индикатор о недостаточном уровне тормозной жидкости
Загорается красным светом при снижении уровня тормозной жидкости в расширительном бачке главного тормозного цилиндра ниже метки «MIN».
ВНИМАНИЕ
При загорании индикатора во время движения автомобиля, дальнейшее движение запрещено до устранения причин неисправности.
Индикатор дальнего света фар
Данный индикатор загорается синим светом при включении дальнего света фар.
Индикатор системы зарядки
Данный индикатор загорается красным светом при включении зажигания и гаснет после пуска двигателя. Яркое загорание лампы или ее свечение в полсилы при работающем двигателе указывает на слабое натяжение (обрыв) ремня привода генератора или на неисправность в цепи системы зарядки.
Индикатор включения стояночного тормоза
Индикатор загорается красным светом при активации стояночного тормоза.
Индикатор аварийного падения давления масла
Данный индикатор загорается красным светом в случае падения давления масла в двигателе.
ВНИМАНИЕ
Движение автомобиля при горящем индикаторе аварийного падения давления масла может привести к серьезным повреждениям двигателя.
Предупредительный индикатор недостаточного уровня моторного масла в картере двигателя
Данный индикатор загорается в случае, если уровень моторного масла в картере двигателя достиг предельно допустимого минимума.
Примечание
Перед тем как долить масло в двигатель, необходимо убедиться в отсутствии утечек.
Предупредительный индикатор недостаточного уровня жидкости в бачке стеклоомывателя
Данный индикатор загорается в случае, если в бачке стеклоомывателя остается менее одного литра омывающей жидкости.
Предупредительный индикатор падения уровня охлаждающей жидкости
Данный индикатор загорается при снижении уровня охлаждающей жидкости на холодном двигателе ниже допустимого предела.
Примечание
Перед тем как долить охлаждающую жидкость в систему необходимо убедиться в отсутствии утечек.
Предупредительный индикатор выхода из строя ламп сигнальных огней
Данный индикатор загорается в случае перегорания ламп стоп-сигналов, габаритных огней или указателей поворотов.
Предупредительный индикатор износа тормозных колодок
Данный индикатор загорается при нажатии на педаль тормоза при включенном зажигании и горит до выключения зажигания в случае, если толщина накладок тормозных колодок передних колес достигла значения 1,5 мм. В этом случае необходимо заменить тормозные колодки новыми.
Предупредительный сигнал о непристегнутом ремне безопасности
Данный световой сигнал загорается на панели приборов в случае, если при работающем двигателе ремень безопасности водителя не пристегнут.
