Течет заглушка коробки передач ваз 2107. Механизм переключения передач. Как выполняется ремонт коробки передач

Операции показываем на пятиступенчатой коробке передач. Большинство операций по разборке и сборке четырехступенчатой коробки передач аналогичны.

Сливаем из коробки передач масло, снимаем вилку сцепления и подшипник выключения сцепления. Демонтируем эластичную муфту и фланец со вторичного вала, отворачиваем выключатель-света заднего хода (см. соответствующие разделы).

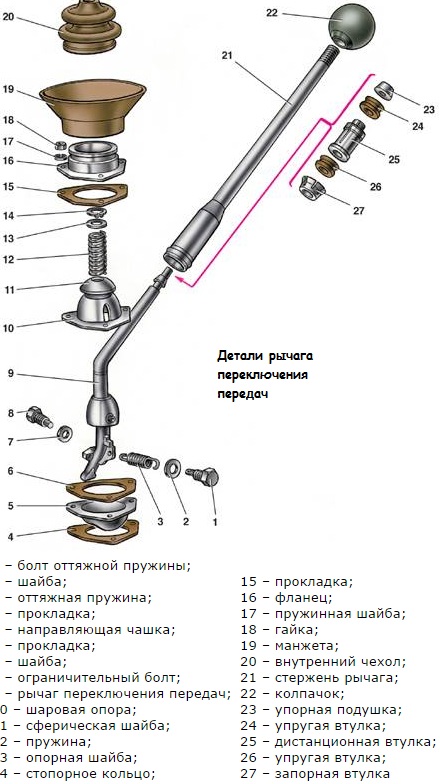

Механизм выбора передач можно демонтировать на автомобиле, не снимая коробку передач. Для наглядности эти операции показываем на снятой коробке передач.

Устанавливаем рычаг переключения передач в нейтральное положение.

Головкой «на 10» отворачиваем три гайки крепления корпуса рычага переключения передач…

…и вынимаем механизм выбора передач.

Соединение уплотнено прокладкой.

Маркером помечаем взаимное расположение шайб и направляющей пластины механизма.

Головкой «на 10» отворачиваем две гайки крепления блокировочной пластины заднего хода, удерживая болты ключом той же размерности,…

…и снимаем блокировочную пластину.

Отвернув еще одну гайку,…

…снимаем нижнюю шайбу направляющей пластины.

Вынув одну направляющую планку с двумя пружинами,…

…снимаем направляющую пластину с нижнего конца рычага.

В гнездах корпуса установлены резиновые уплотнительные кольца болтов.

Снимаем нижнюю прокладку корпуса шаровой опоры.

Снимаем фланец с защитным чехлом и верхнюю прокладку корпуса.

Снимаем шайбу и пружину.

Снимаем сферическую шайбу…

…и разъединяем рычаг и корпус шаровой опоры.

Устанавливаем коробку передач картером сцепления на верстак.

Снимаем крышку…

…и уплотнительную прокладку.

Снимаем прокладку крышки.

Для замены подшипника блока шестерен V передачи и заднего хода.

…поддеваем ролики подшипника отверткой…

… и вынимаем ролики из сепаратора.

Поддев крючком наружное кольцо подшипника,…

…вынимаем его из гнезда задней крышки.

Снимаем упорное кольцо заднего подшипника вторичного вала.

Снимаем ведущую шестерню привода спидометра с фиксатором - металлическим шариком…

…и маслоотражательную шайбу.

Для стопорения валов от проворачивания необходимо включить две передачи. II передача была включена при снятии задней крышки. Перед тем как включить передачу заднего хода или V передачу, освобождаем вилку включения данной передачи. Для этого.

…ключом «на 10» отворачиваем болт крепления вилки к штоку.

Вынимаем болт.

…и снимаем блок шестерен со шлицев промежуточного вала.

Снимаем втулку шестерни V передачи,…

…саму шестерню с блокирующим кольцом синхронизатора,…

…ступицу…

…и муфту синхронизатора.

Повернув вилку включения V передачи и заднего хода на штоке к вторичному валу,…

…снимаем промежуточную шестерню передачи заднего хода.

Снимаем крышку и прокладку.

В отверстие штока вставлен блокировочный сухарь,…

…вынимаем его.

Намагниченной отверткой вынимаем блокировочный сухарь из отверстия картера коробки передач, которое расположено между гнездами картера под штоки I-II и III — IVпередач (этот сухарь заметно длиннее сухаря, расположенного между штоком включения V передачи - заднего хода и штоком включения III-IV передач).

Вынимаем ось промежуточной шестерни заднего хода.

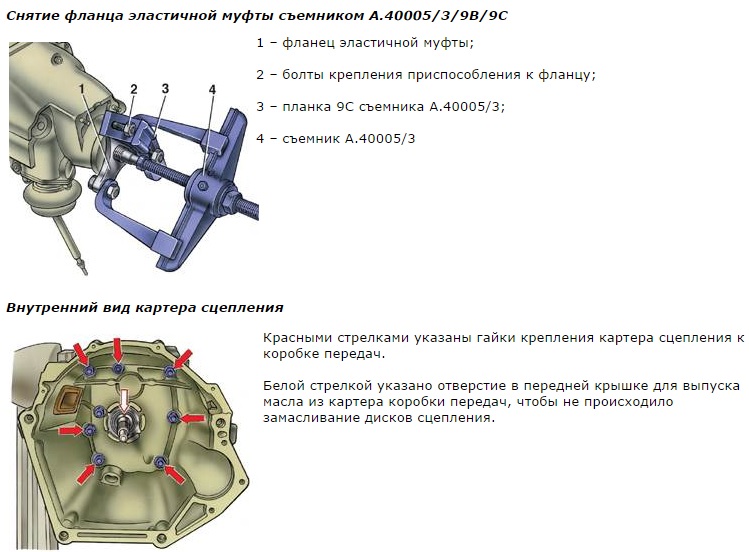

Отвернув гайки крепления картера сцепления, разделяем картеры сцепления и коробки передач. (см. «).

Снимаем прокладку.

Зажимаем в тиски с накладками губок из мягкого металла шлицевую часть первичного вала.

Снимаем зажимную шайбу подшипника.

Двумя отвертками поддеваем за установочное кольцо передний двухрядный подшипник промежуточного вала…

…и вынимаем подшипник.

При снятии подшипника его заднее внутреннее кольцо может остаться на валу.

Вынимаем упорное кольцо заднего подшипника промежуточного вала.

Сдвинув промежуточный вал назад,…

…вынимаем его из картера коробки передач.

Поддев двумя отвертками за установочное кольцо задний подшипник первичного вала,…

…вынимаем первичный вал в сборе с подшипником и блокирующим кольцом синхронизатора.

…и снимаем его.

Опираем торец наружного кольца подшипника на губки тисков.

Молотком с пластмассовым бойком наносим удары в торец первичного вала…

…и спрессовываем подшипник.

Щипцами разжимаем установочное кольцо…

…и снимаем его.

Сдвинув блокирующее кольцо синхронизатора, щипцами разжимаем стопорное кольцо…

…и снимаем его.

Снимаем блокирующее кольцо…

…и пружину синхронизатора.

Блокирующие кольца синхронизаторов других передач снимаются аналогично.

Снимаем вилки включения I — II, III — IV передач.

Снимаем муфту синхронизатора включения I — II передач.

Снимаем ступицу синхронизатора.

Зажав вторичный вал в тиски с накладками губок из мягкого металла,…

…щипцами снимаем стопорное кольцо.

Снимаем ступицу синхронизатора III -IV передач…

…и шестерню III передачи в сборе с блокирующим кольцом синхронизатора.

Основное отличие при разборке четырехступенчатой коробки передач заключается в демонтаже элементов передачи заднего хода.

После снятия задней крышки снимаем с вторичного вала его задний (шариковый) подшипник и ведущую шестерню привода спидометра. Затем…

…головкой «на 10» отворачиваем болт крепления вилки включения передачи заднего хода.

Снимаем со штока включения заднего хода дистанционную втулку.

Съемником снимаем стопорное кольцо с промежуточного вала…

…и снимаем ведущую шестерню передачи заднего хода и пружинную шайбу.

Сборку коробки передач проводим в обратной последовательности.

Если при снятии переднего двухрядного подшипника промежуточного вала его заднее внутреннее кольцо осталось на валу, то перед установкой подшипник необходимо собрать. Для этого из наружного кольца подшипника.

…отверткой аккуратно вынимаем сепаратор с шариками…

…и надеваем его на внутреннее кольцо подшипника (снятое с вала).

При сборке первичного вала подходящим отрезком трубы напрессовываем подшипник на вал, опираясь на его внутреннее кольцо.

После установки в картер коробки передач вторичного и промежуточного валов запрессовываем передний и задний подшипники промежуточного вала, промежуточный подшипник вторичного вала и внутреннее кольцо подшипника блока шестерен.

Вставляем в наружное кольцо подшипника сепаратор и ролики.

Для предотвращения отворачивания болта крепления блока шестерен V передачи и заднего хода наносим на резьбу болта резьбовой герметик.

Для удобства монтажа задней крышки устанавливаем на вторичный вал задний подшипник в сборе.

Все уплотнительные прокладки желательно смазать тонким слоем силиконового герметика.

При сборке механизма выбора передач наносим на шаровую опору смазку Литол-24.

Классические «семерки» по-прежнему популярны у россиян, несмотря на обилие недорогих иномарок. Одни ругают «жигуленка», другие называют его «русским мерседесом». Любой автомобиль, пусть даже не самый престижный, должен быть ухожен – тогда он будет исправно ездить еще много лет, о чем свидетельствует практика.

Ремонт КПП ВАЗ 2107 - 2000 р.

Обмен КПП ВАЗ 2107 с установкой - 4000 р.

Продажа б/у КПП после переборки - 6000 р.

Коробка передач «семерки» не вызывает серьезных нареканий у владельцев. Она бывает двух видов – четырех- и пятиступенчатая. Наличие шума – ее главный минус, и многие водители настолько привыкают к нему, что не обращают на него внимания и продолжают эксплуатировать автомобиль. Это неправильный подход: «шумная» коробка – это не только особенности ее конструкции, но и признак того, что весьма скоро потребуется ремонт КПП ВАЗ 2107 .

Типовые причины неисправностей КПП

Нехарактерный шум говорит о том, что имеется:

• износ подшипников, шестерен или синхронизаторов;
• смещение валов по осям;
• утечка масла.

Диагностика в автосервисе выявит причину шума. Скорее всего, потребуется замена деталей и долив масла с выяснением причин утечки.

Тяжелое переключение передач говорит о:

• неисправности сцепления;
• шарнир рычага переключения требует чистки поверхности;
• деформация рычага переключения.

Выбивает передачи:

• поломка пружины синхронизатора;
• износ пружин фиксаторов, шариков, муфты или зубчатого венца синхронизатора;
• износ гнезд штоков, блокирующих кольца.

Причины утечки масла:

• ослабление креплений крышки картера;
• износ сальников;
• износ или повреждение уплотнительной прокладки.

Конкретные причины можно установить только после проверки на диагностическом оборудовании. По результатам дефектовки специалист автосервиса определит, какой именно ремонт КПП 2107 потребуется.

Самостоятельный ремонт – это не лучший вариант ухода за своим автомобилем. Многие автовладельцы считают себя специалистами и стараются сэкономить на автосервисе. Итогом такой экономии может стать полный выход КПП из строя. Это решаемая проблема: можно произвести обмен КПП ВАЗ на новую или восстановленную. Но это обойдется дороже.

Вариант обмена не так уж плох и может возродить «семерку» к жизни, когда коробка совсем не ремонтопригодна или у хозяина нет времени дожидаться ремонта – машина нужна срочно.

В нашей мастерской можно не только установить причины неисправностей КПП и отремонтировать ее, но и поставить новые, качественные за короткий срок и по доступной цене. У нас работают опытные мастера, имеется все необходимое оборудование.

Коробка передач – один из важнейших агрегатов в устройстве любого механического транспортного средства, дающий возможность взаимодействия двигателя и колёсной базы, вследствие чего и происходит движение. Когда коробка по тем или иным причинам приходит в негодность, дальнейшая полноценная эксплуатация автомобиля уже невозможна. Отечественные автомобили не являются исключением.

Российская автомобильная промышленность хоть и преуспевает в продаже авто бюджетного класса, но называться успешной никак не может. Сборка , не имеющая равных по количеству претензий к себе, частые визиты на станции технического обслуживания, быстрая коррозия кузовных элементов, бедный и неказистый интерьер – эти вечные спутники не покидают «Ладу» с момента начала ее производства и по сей день.

Единственное преимущество так называемых в народе «ТАЗов» — относительно невысокая цена, как на сами машины, так и на обслуживание. Но справедливости ради нужно сказать, что когда дело доходит до трансмиссии – жалоб от пользователей поступает меньше всего. В частности, коробка передач ВАЗ 2107 славится, как ни странно, своей долговечностью и относительно небольшим количеством возникающих по части сервиса проблем.

В то же время было бы несправедливо говорить, что ремонт коробки передач ВАЗ 2107 – нечто из ряда вон выходящее, а её работа происходит без нареканий.

Само собой, технологии 6-ти и более ступеней переключения передач, а уж тем более с автоматической селекцией едва ли добрались до ВАЗ 2107 – в её основе инженерами заложена старая добрая механическая пятиступенчатая трансмиссия. Впрочем, вряд ли заднеприводному старожилу автомира необходимо что-то большее.

На спортивные лавры он не претендует, поскольку количество лошадей под капотом годится только на то, чтобы сдвинуть автомобиль с места и поддерживать безопасную для водителя и пассажиров скорость до 120-130 км/ч. Крутящий момент, хоть и тоже совсем небольшой, зато «5-ступка » прекрасно перерабатывает и передаёт его на колёсную базу.

Простота – залог успеха, как известно, и хотя бы в этом смысле конструкторы автомобильного завода «ВАЗ» не прогадали с коробкой «семёрки». В сравнении с аналогичными механизмами у иномарок, коробка семёрки не имеет излишеств и делает упор на проверенное временем устройство. Как показывает практика, регулярная замена масла в КПП и пренебрежение забавами наподобие резких разгонов с места смогут продлить жизнь трансмиссии вплоть до нескольких сотен тысяч километров пробега.

Из очевидных недостатков коробки можно отметить издаваемый ей во время эксплуатации шум. Его уровень невозможно уменьшить никакими манипуляциями. А учитывая плохую звукоизоляцию салона ВАЗ 2107, это может доставить значительный дискомфорт всем, кто в нём находится. Однако если использовать машину исключительно как «рабочую лошадку», чтобы добираться из пункта «А» в пункт «Б», на это можно просто не обращать внимания.

УСТРОЙСТВО

Вся трансмиссия «семёрки жигулей» заключена в блок, закрывающийся с обеих сторон крышками. Селектор передач расположен сверху. Работа коробки основывается на трёх валах:

• первичный;
• промежуточный;
• вторичный.

Первичный фактически выступает с шестернями, которые вращаются на подшипнике в картере коробки, одним целым. Вторичный является его продолжением: на нём расположены шестерёнки первой, второй и третьей скоростей. Они двигаются по заданной траектории и взаимодействуют таким образом с шестерёнками промежуточного вала.

Величина вращательного момента напрямую зависит от диаметра шестерёнок, который у различных валов в КПП на ВАЗ 2107 несколько различается. Вращение вторичного вала происходит на подшипниках, один из которых – роликовый — расположен спереди, а остальные – на задней крышке и в картере.

Функция промежуточного вала – передача вращательного момента в нужном количестве между вторичным и первичным, от первого из названных ко второму соответственно. Как и в случае с первичным, сам промежуточный вал и шестерни составляют единый механизм. Вращение осуществляется на шарикоподшипниках. Блоки, отвечающие за пятую и заднюю передачи, расположены здесь.

В левой части корпуса коробки располагается отверстие, через которое производится доливка и замена масла трансмиссии. Между крышками и блоком расположены герметичные прокладки для минимализации риска подтёков рабочей жидкости.

ВАЖНО: минимально необходимое количество масла для нормального функционирования механической КПП на ВАЗ 2107 – 1,5 литра. Некоторые автовладельцы, чтобы упростить процедуру, осуществляют заливку прямо в месте стыка селектора с корпусом коробки. Разумеется, это гораздо легче, нежели доливка рабочей жидкости через отверстие на поддоне.

Сам процесс переключения осуществляется с помощью вилок, которые активируются рычагом. Как только он меняет своё положение, шарнир сцепляется одним концом с выемкой на оси, а другим – с вилкой. Поскольку рычаг отвечает за перемещение вилки, этот процесс и влечёт сцепление шестерней вторичного и промежуточного валов. Передача переключается, когда происходит замыкание цепи её вращательного момента – тогда вторичная ось начинает двигаться со скоростью, отвечающей передаточному числу.

РЕМОНТ

На ВАЗ 2107 5 -ступенчатая коробка, которая, несмотря на сравнительную простоту своего устройства, может прийти в негодность по классическим для МКПП причинам:

• износ по естественным причинам: большой пробег, ненормированная эксплуатация и выработка ресурса составными частями, несоответствие погодных условий желаемым, и как следствие — уменьшение ресурса, и т.д.;
• несоответствие рабочей жидкости стандартам, пригодным для нормальной работы трансмиссии;
• неоригинальные запасные части, имеющиеся в составе коробки;
• повреждение корпуса КПП механическим воздействием;

Когда дело касается коробки передач, даже если это «Жигули», оптимальным вариантом будет поручить диагностику и обслуживание специалистам на СТО. Благо, отремонтировать её обойдётся не слишком дорого, за исключением редких случаев, требующих полной замены всего механизма, когда более целесообразно будет уже приобрести такой же новый автомобиль.

ХАРАКТЕРИСТИКИ

Производство автомобиля осуществлялось с 1982 по 2013 годы. Комплектации ВАЗ 2107 предусматривают наличие двигателей малого объёма и мощности, от 1,3 до 1,7 литра. Минимальное количество лошадиных сил – 64, максимальное – 135.

Пятиступенчатой механикой комплектуются все вариации без исключения. Время разгона до 100 километров в час варьируется от 13 до 17 секунд, в зависимости от ДВС. Хотя максимально допустимая скорость авто – 180 километров в час, превышать отметку в 140 не рекомендуют даже сами инженеры. Опасность обусловлена низшей оценкой по автомобильным стандартам безопасности (не самое удачное расположение двигателя, хрупкие кузовные материалы и т.д.), высокой вероятностью возникновения заноса из-за малого веса – 1040 килограммов — и привода на задние колёса.

Устройство КПП ВАЗ 2107 и схема ее сборки достаточно сложны, вследствие чего ее диагностику и ремонт традиционно поручают специалистам. Но для осмысления принципа ее работы познакомиться с ее устройством лишним не будет.

Коробка передач или же трансмиссия — это именно та система, которая наиболее часто выходит со строя, поэтому при ее пользовании необходимо соблюдать некоторые правила, чтобы продлить ее ресурс.

Назначение КПП

5-ти ступенчатая КПП в автомобиле ВАЗ 2107 необходима для передачи вращающего момента от мотора с дальнейшей передачей его трансмиссионной системе. Установленная на ВАЗ 2107 коробка,располагает 6-ю скоростями: 5 передних и 1 задняя.

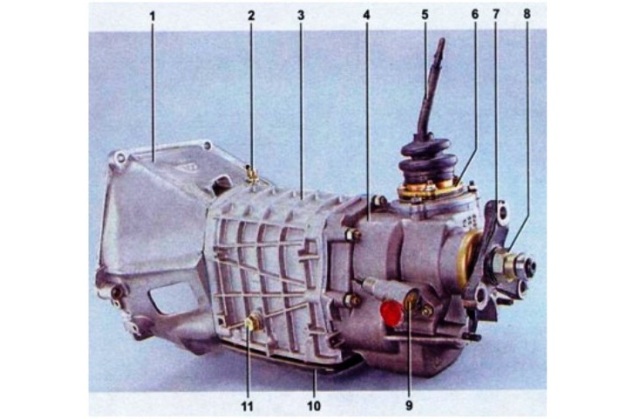

Схема устройства КПП

Сама по себе схема переключения передач 5-ти ступенчатой коробки практически такая же, как и 4-х ступенчатой, лишь с тем отличием, что к ней добавлена еще одна 5-ая скорость, которая включается перемещением рычага влево до конца и вперед. Схематическое изображение главных узлов конструкции выглядит так:

Трансмиссия ВАЗ 2107 заключается в корпус №3, который закрыт крышками. Вверху расположен рычаг переключения №5.

Главные системы и части КПП находятся в корпусе №3.

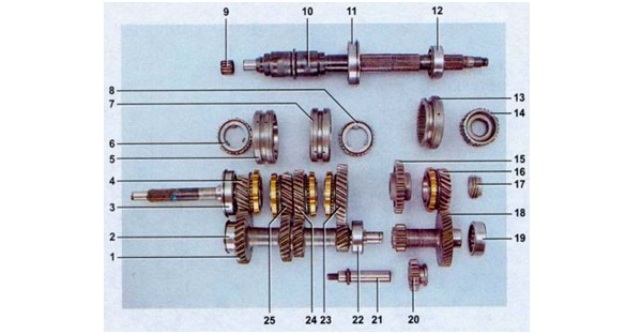

Трансмиссионная система складывается из трех валов:

• первичного с четырьмя шестеренками;
• вторичного №10 с шестеренками;
• промежуточного.

Поскольку схемы этих механизмов отличаются сложностью, остановимся на них подробней.

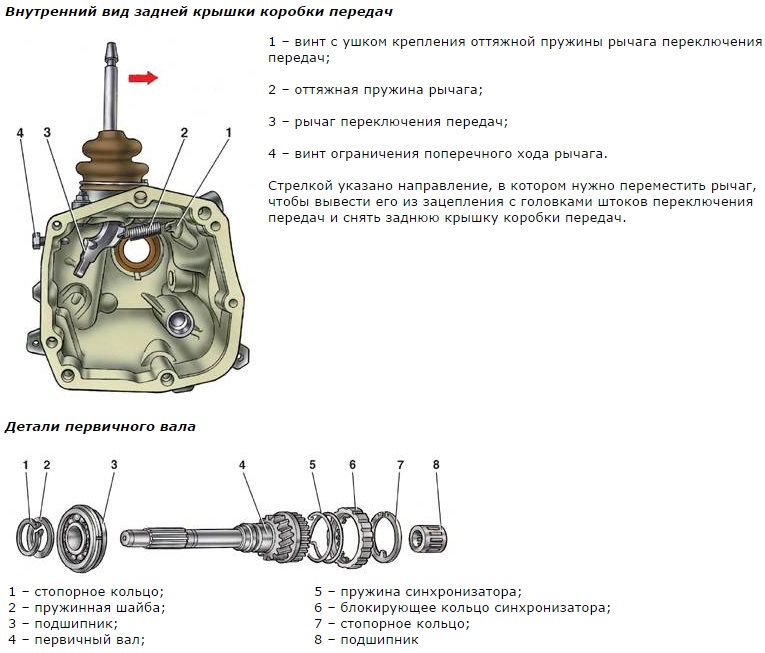

Первичный вал

Первичный вал — это одно целое с шестернями, вращающимися на подшипнике №3, который находится в картере КПП.

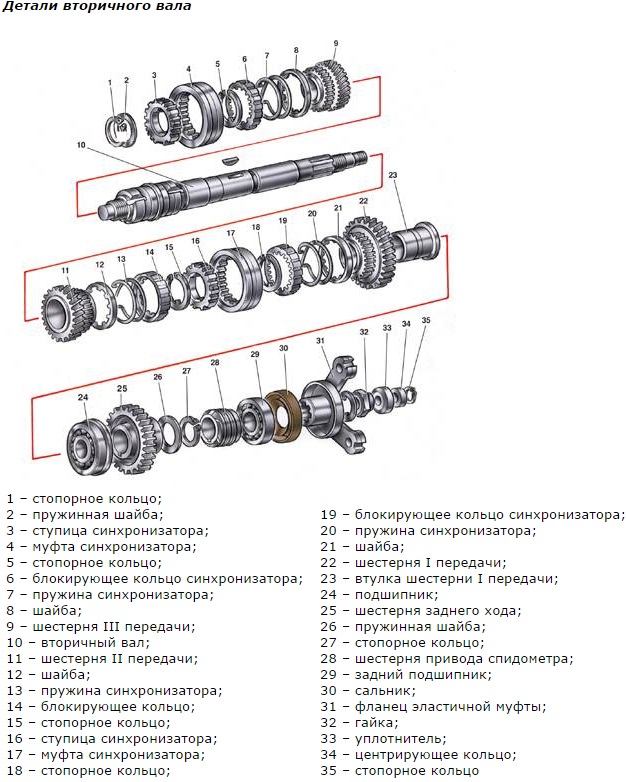

Вторичный вал

Вторичный вал — это в некотором роде продолжение первичного вала. На нем находятся шестеренки 1-ой №23, 2-ой №24 и 3-ей №25 скоростей, которые перемещаются в заданных положениях, которые входят в сцепление с надлежащими шестеренками промежуточного №1. Шестеренки отличаются по диаметру, вследствие чего изменяется величина вращающего момента.

Вторичный вал вращается на подшипниках №9, №11 и №12. 1-ый – роликовый ставится в первичный, другие — в картер и заднюю крышку.

Промежуточный вал

Промежуточный вал необходим, чтобы передавать вращающий момент необходимой величины к вторичному от первичного. Вращение происходит на шарикоподшипниках №2, №22 и №19. Шестеренки и вал представляют собой одно целое. В данном блоке находятся шестерни 5-ой №18 и задней №20 передач. Задняя ставится на вал №21, соединяется со вторичными шлицами.

Заливается трансмиссионная смазка в коробку ВАЗ 2107, посредством отверстия №11, которое находится в левой части корпуса и закрывается специальной заглушкой. Нижняя часть корпуса закрывается крышкой из стали, закрепленной гайками. Места, где соединяется крышка и корпус, герметизируется с помощью прокладок, которые предотвращают возможную течь смазки. Подшипники всех осей закрываются специальными сальниками, не дающими смазке возможности вытечь.

Объем масла, который необходим для заправки КПП ВАЗ 2107, — приблизительно 1,6 л. Отдельные водители льют смазывающую жидкость через то место, где ручка вставляется в коробку. Этот способ существенно легче обычного, потому что ручка располагается в легкодоступном месте, чего никак нельзя сказать о горловине для заливки масла.

Переключение скоростей происходит посредством вилок, приводимых в движение рычагом. Ключевые части системы переключения передач продемонстрированы на схеме.

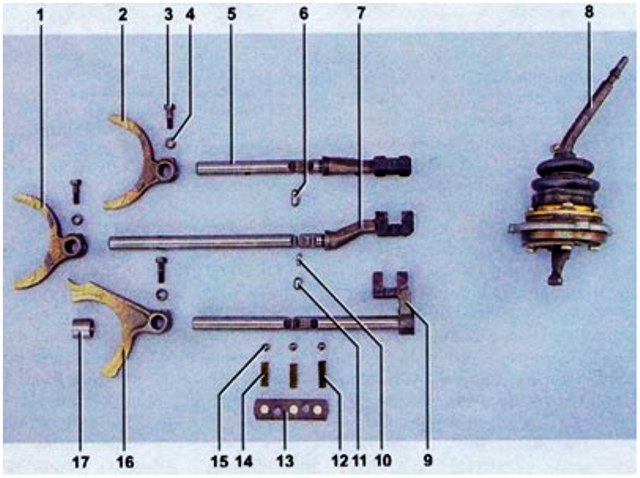

Механизм переключения передач

Номера 1, 2 и 16 — это вилки скоростей: 3-я, 4-я, 1-я и 2-я, задняя и 5-я. Штоки вилок №5,№ 7 и №9, управляются рычагом №8, который расположен в салоне машины.

Переключения скоростей работает по следующей схеме: если рычаг №8 меняет положение, происходит сцепление шарнира с выемкой, которая находится на одной из осей, иной конец которого находится в жестком сцеплении с вилкой №3. Она, в свой черед, заходит в углубление на шестеренке переднего хода под номерами 16, 23, 24, 25 либо №20 заднего. Рычаг 8 перемещает вилку, что ведет к сцеплению с необходимой шестерней вторичного вала с надлежащей шестеренкой промежуточного. Происходит замыкание цепи передачи вращающего момента и вторичная ось вращается со скоростью, которая отвечает передаточному числу зацепленных шестеренок. Если включать передачу назад, то в отличие от других, рычаг во время движения будет утапливаться вниз.

Как вы смогли убедиться, устройство и схема работы пятиступенчатой КПП ВАЗ 2107 довольно сложные, вследствие этого не советуем ее ремонтировать без необходимых знаний. Лучше доверить эту процедуру профессионалам.

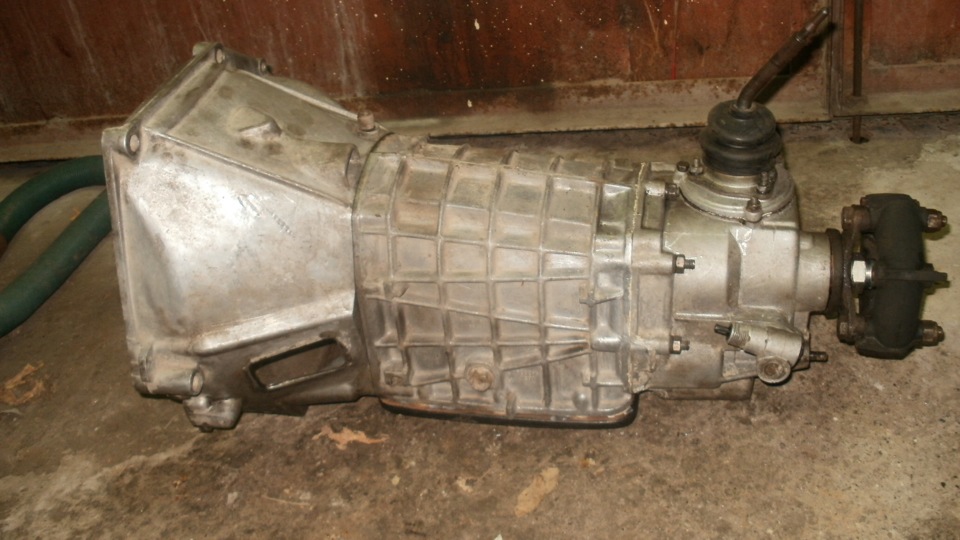

Демонтаж КПП с автомобиля ваз 2106, 2107.

Демонтажные работы, разбор коробки передач и ремонтные работы – cложная и трудоемкая работа, которая требует наличия необходимых условий, инструмента и знаний .

Автомобиль следует установить на смотровую яму, отсоединить провода от аккумуляторной батареи.

Перечень работ включает нижеследующие действия:

• вывод запорной втулки из плоскости расположения узла, вставив отвертку в запорное отверстие втулки;
• демонтаж стержня рычага; демонтаж втулку демпфера; отдача фиксирующих болтов крышки, которые находятся на днище автомобиля и вынуть рычаг с уплотнителем;
• отсоединить трубу от выхлопной системы;
• демонтаж стартер и поэтапное отсоединение провода фонаря (задний ход);
• демонтаж карданной передачи и гибкого вала;
• отдача болтов картера сцепления, используя торцевой ключ;
• отсоединение сцепления от блока;
• аккуратное извлечение коробки ПП.

Разборка коробки происходит в строго определенной последовательности.

Этапы разборки и сборки коробки ваз 2107, 2106:

1. подготовка рабочего места для осуществления разборки коробки, инструмента, тару для мелких деталей и крепежа;
2. очистка агрегата четырёхступенчатой коробки от налипшей грязи и масляных потеков, используя щетку и керосин или растворитель;
3. подготовка инструмента (ударная отвертка, динамометрический ключ, съемник трехзахватный, фиксирующий клей, сальники валов, прокладки и ветошь);
4. снятие муфты подшипника выжима и вилку сцепления (выключение);
5. отсоединение карданного и вторичного валов и извлечение фланца;
6. отсоединение привода подушки двигателя;
7. извлечение манжеты шаровой опоры на рычаге переключения;
8. отдача гайки кронштейна трубки приёма, используя ключ на 13 (торцевой);
9. съём кронштейна;
10. откручивание гаек нижней крышки коробки (Ключ №10);
11. отсоединение и извлечение задней крышки;
12. аккуратно извлечение крышки, чтобы избежать повреждения и последующей замены внутренней прокладки;
13. выемка с задней крышки пластиковой заглушки V передачи;
14. извлечение из проточного желобка крышки с помощью пинцета упорное кольцо, снятие подшипников задней и пятой передачи.

На завершительном этапе разборки КПП авто ваз 2106 и ваз 2107 остается только:

• изъять сальник вала (вторичного);
• выпрессовать задний подшипник;
• снять кольцо вторичного вала.

Разборка коробки передач окончена . Можно приступать к ревизии агрегата на предмет изношенности, неисправности – шестерён первой и второй передачи, синхронизаторов, трески и хрусты, муфт сигнализатора коробки, состояние зубьев сцепления, зазоров между ними, шестерёнки заднего хода, вилки со штоком, проверка состояния напыления.

Сборка КПП ваз 2106 и ваз 2107 производится в обратной последовательности после дефектовки агрегата и замены изношенных узлов и деталей.

Ремонт

Ремонт пятиступенчатой коробки передач автомобилей ваз 2106, 2107 осуществляется в случаях наблюдения повышенного шум, тяжелого, нечеткого переключение передач. Эти факторы сигнализируют о том, что коробка требует ремонтных работ.
Существует множество причин, влияющих на некорректную работу КПП:

• износ шарнира рычага переключения и его лунок, проявляется самопроизвольным отключением передачи, и затрудненным переключением;
• износ подшипников, зубьев шестерен или синхронизаторов;
  отсутствие, либо недостаточное количество смазочного материала проявляется повышенной громкостью в работе и наличием посторонних шумов;
  различного вида деформации деталей;
• ослабление крепления картера, крышек, износ сальников и прокладки приводят к утечке трансмиссионного масла, что может привести к значительной поломке коробки передач.

Для выявления причин требуется полная разборка КПП. После диагностики и определения причины поломки коробки передач, следует заменить неработающие узлы и детали. Также не помешает замена еще работающих, но с большим уровнем износа узлов коробки.
Осматриваем: сцепление, картеры, крышку на предмет обнаружения трещинок, шероховатости поверхностей, пробоин, вмятин и т.п.
Незначительные сколы допустимо удалить шкуркой. Сильные повреждения сигнализируют о замене дефективных деталей. Рекомендуется проверить посадку под подшипники на предмет износа и механических повреждений. При повреждениях, рекомендуется осуществить замену картеров.

Проверить вилки и штоков переключения, сальники, подшипники коробки ваз 2108 ваз 2109. Если наблюдаются вмятины, шероховатости, лунки под фиксаторами – рекомендуется заменить штоки. Необходимо проверите состояние вилок переключения передач. Вогнуты вилки, изношены необходимо заменить.

Утечка масла через сальники, износ рабочей кромки говорит о необходимости срочной замены узла. Внешний вид подшипников ваз 2106, раковин беговых дорожек и тела качения коробки ВАЗ 2107, следы давления тел качения, повреждения сепараторов подшипников – характеризуется как дефект и рекомендуется заменить все узлы, как и замятые прокладки с повреждениями.

Трансмиссия

Коробка передач модели ВАЗ 2106, пребывает в постоянном движении, элементы, из которых она состоит, непрерывно нагреваются. Чтобы остановить их быстрый износ, в КПП заливают трансмиссионное масло.

Требуемый объем масла, для нормального функционирования коробки, равен 1,35 литра. Механизм необходимо регулярно осматривать, на наличие утечки масла. Проверка уровня жидкости, осуществляется, в зависимости срока эксплуатации или километража – раз в год, или раз на 15 000 км пробега. Замена смазочной жидкости, проводится не реже , чем 1 раз в 5 лет, или раз на 50 000 км пробега.

Механизмы, соединяющие двигатель с ведущими колесами, называют трансмиссионными. Коробка передач, сцепление, коробка отбора мощности, раздаточная коробка, ведущий мост, дифференциал и карданные валы входят в трансмиссионную систему автомобиля.

Коробка передач отвечает за крутящий момент, скорость и направление движения автомобиля.
Сцепление обеспечивает плавный переход переключения передач в коробке за счет кратковременного отсоединения двигателя от коробки.

Карданная и главная передачи коробки передают крутящий момент к колесам автомобиля.
Дифференциал обеспечивает распределение крутящего момента между колесами.

Трансмиссии автомобилей разделяются на следующие типы:
Механическая . Самый простой вид трансмиссии, с механической коробкой, содержащей в себе только шестеренчатые и фрикционные устройства. Тип трансмиссии отличается высокой надежностью, простотой эксплуатации и обслуживания, небольшими габаритами и высоким коэффициентом полезного действия.

Электромеханическая . Преобразует механическую энергию в электрическую и обратно. Обеспечивает автоматического изменения крутящего момента и силы тяги более широкого диапазона. Минусы – большой вес, габариты и высокая стоимость.

Гидромеханическая трансмиссия автоматически изменяет крутящий момент, снабжена автоматической коробкой передач. К минусам можно отнести низкий КПД, наличие специальной охлаждающей системы и большие габариты.

Гидравлическая трансмиссия обеспечивает безударное переключение передач с помощью специальной гидромуфты. Недостатком является наличие отдельной гидромуфты.

Коробка передач

Коробка передач (пяти ступенчатая, четырёхступенчатая) – это один из узлов в конструкции автомобиля, с помощью которого регулируется передача мощности от двигателя к ведущим колесам в виде крутящего момента. Одна из важнейших функций КПП – отключать передачу крутящего момента от трансмиссии, что позволяет работать двигателю на холостом ходу, не приводя автомобиль в движение.

В механической коробке передач эта функция приводится в действие при помощи сцепления. Приводится в действие механическим воздействием (вручную). Этот тип переключения между передачами считается самым надежным. Он прост в эксплуатации, и обладает достаточно высокой мощностью. Недостатками являются потеря КПД четырехступенчатой коробки за счет трения шестерни, постоянное ручное переключение рычага, нажатия сцепления – механизм подключения или отключения двигателя к (от) системы передачи (механической коробки).

Автоматическая коробка пятиступенчатая передач, переключение скоростей осуществляется автоматически, в зависимости от выбранного режима езды. Водитель задает направление движения рычагом (вперед либо назад). Не отличаются повышенной мощностью.

КПП «Робот» разработана на основе «механики», но управление здесь механическое. Автомобиль, оснащенный роботизированной коробкой передач, настраивается на любой стиль вождения. В «роботе» повышен коэффициент полезного действия, так как при разработке применены два вала. РКПП отличается своей компактностью и повышенным уровнем надежности.

Автомобили, оснащенные вариатором, мир увидели недавно. Доступно плавное переключение скорости. Автомобиль лёгок в управлении. Пока вариатор не доступен для грузовых и миниатюрных машин.

«Передача» осуществляется набором шестерён, которые работая синхронизировано одновременно, регулируют отношение скорости двигателя и скорости колёс. Термин описывает каждую скорость коробки передач. В автоматической коробке электрическая часть автоматически выбирает необходимый вал с шестерёнками для оптимизации передачи крутящего момента. В механической трансмиссии водитель самостоятельно осуществляет выбор необходимой скорости. Передаточное отношение: это показатель отношения частот вращения ведомого вала к частотам вращения ведущего.

Переделываем четырёхступенчатую кпп на пятиступенчатую

Как переделать четырехступенчатую коробку передач на пятиступенчатую в автомобилях ваз 2106,2107?
Первичный вал четвёрки (ступка) ВАЗ 2106 обладает 17 зубьями на главной шестерне, каждому валу соответствует промежуточный. Промежуточный вал характеризуется 28 зубьями и модулем.

Вал пятёрки (ступка) Ваз 2107 не отличается конфигурацией шестерён. Единственное отличие – отверстие с резьбой, используется для крепления блока дополнительной передачи. Его возможно приобрести отдельно. Детали универсальны.

Переделать коробку передач с 4-х ступки на 5-и ступенчатую вполне реально. Принцип работы и основные детали в коробках ваз 2106, 2107 не имеют существенных различий. Механизмы, последовательность смены передач, картер, первичный и вторичный вал и их крепеж – идентичны.

Для того, чтобы добавить пятую передачу на 4-х ступку, рекомендуется заранее подготовить следующие детали:

• промежуточные и вторичные валы;
• блок шестерен для пятой передачи (в состав входят – ступицы, муфты, шестерёнки синхронизатора, шестерёнки пятой передачи, заднего хода, масляные шайбы);
• комплект штоков;
• вилка включения пятой передачи и заднего хода;
• механизм выбора положения «передачи».
• Ось промежуточной шестерёнки заднего хода в четвёрке снабжена двумя опорами, одна из которых находится в картере коробки, вторая находится на задней крышке. В пятёрке нет опоры на крышке. Шестерню оставляем родную – заменяется осевую направляющую.
  Крышку четвёрки необходимо заменить , ведь пятая передача в нее не вмещается .
• Требует замены приводной блок переключения передач,
• опора силового узла модернизированная,
• подшипник блока шестерёнок,
• датчик подключения сигналов заднего хода.
