Самостоятельная установка отопительной системы в частном доме всегда становится проблемой для домовладельцев, ведь качественно выполнить все работы без специфических знаний и умений довольно затруднительно. Как сделать , как выбрать отопительную систему, на что стоит обратить внимание?
Наиболее популярным теплоносителем для жилых домов является вода. Для ее нагрева служит котел, а дальше жидкость проходит по системе трубопровода, отдавая тепло помещениям через отопительные приборы. В последние годы все большее распространение получают отопительные системы других типов, но классическая конструкция по-прежнему пользуется спросом и считается самой распространенной.
Принцип работы водяной системы отопления
Чтобы качественно выполнить монтаж водяной системы отопления, необходимо разобраться в принципах ее работы и ознакомиться с основными нюансами, которые могут возникнуть как при установке, так и в процессе эксплуатации. Важно также уметь находить и устранять неисправности, поскольку услуги квалифицированных специалистов обходятся недешево.В целом, водяная отопительная система является замкнутым контуром, в который входят источник тепла, отопительные приборы и трубопровод. Чтобы понять, как работает простое отопление частного дома при помощи жидкого теплоносителя, нужно рассмотреть все элементы конструкции.
В стандартный комплект оборудования входят следующие компоненты:

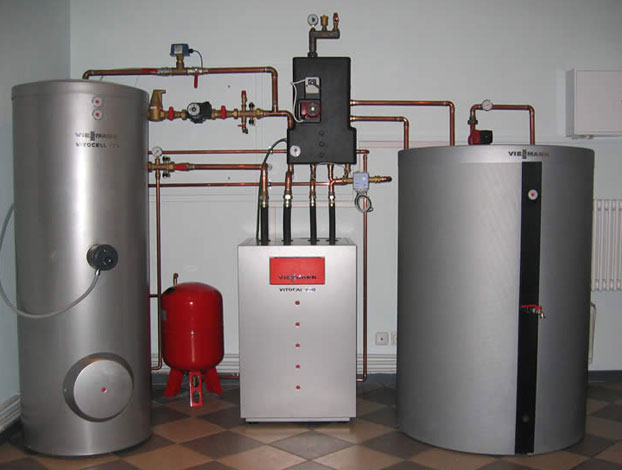

- Тепловой пункт . Как правило, тепловой пункт состоит из большого количества разнообразных устройств, устанавливаемых в специально отведенном помещении. Эти устройства позволяют регулировать уровень потребления топлива, температуру и скорость перемещения теплоносителя и прочие параметры системы.
- Трубопроводы . Трубы являются элементом контура, который объединяет все составляющие в одну систему и предназначен для транспортировки воды в каждый отопительный прибор. Разводка трубопровода может выполняться по-разному, в зависимости от выбранной схемы. Принципиальное различие этих схем заключается в расположении труб: они могут монтироваться открыто или маскироваться отделочными элементами.
- Отопительные приборы . Самыми распространенными отопительными приборами являются радиаторы и конвекторы. С их помощью обеспечивается передача тепла помещениям, в которых эти устройства установлены. Конвекторы обеспечивают хороший поток теплого воздуха, но их очистка обычно вызывает некоторые затруднения. Радиаторы несколько проще в обслуживании, а обогрев с их использованием осуществляется за счет излучаемой тепловой энергии. При работе любого типа батарей снижается влажность воздуха, поэтому стоит принять меры по нормализации этого показателя.
- Терморегуляторы . В последние годы эти приспособления получили большое распространение. В состав терморегуляторов входят термостат и клапан. Когда температура в помещении падает, давление газа становится меньше, за счет чего открывается проход для теплоносителя.
Варианты циркуляции теплоносителя
Существует два основных принципа, по которым жидкость может перемещаться по трубопроводу: естественный и принудительный. Независимо от выбранного принципа, при правильном монтаже системы жидкость все равно будет перемещаться по кольцу, разогреваясь в котле. Читайте также: " ".Чаще всего в отопительных системах используется принудительная циркуляция. Для нее требуется электрический циркуляционный насос, обеспечивающий движение теплоносителя.
Мощность различных моделей насосов варьируется в очень широких пределах, и при выборе подходящего варианта необходимо отталкиваться от объема жидкости, который он должен будет пропускать. Использование насоса позволяет осуществлять регулировку температуры каждого радиатора отдельно. Главным минусом этих устройств можно назвать их энергозависимость: при отключении электричества система остановится.
Выбор оборудования
Технологии развиваются, и производители продолжают улучшать свою продукцию, улучшая ее характеристики и добавляя функционала. Большая часть источников тепла имеет высокий КПД и оснащаются автоматикой управления. Кроме того, постепенное истощение природных ресурсов приводит к тому, что на них нужно экономить, поэтому каждый прибор должен быть максимально экономичным, не теряя в эффективности (прочитайте также: " ").

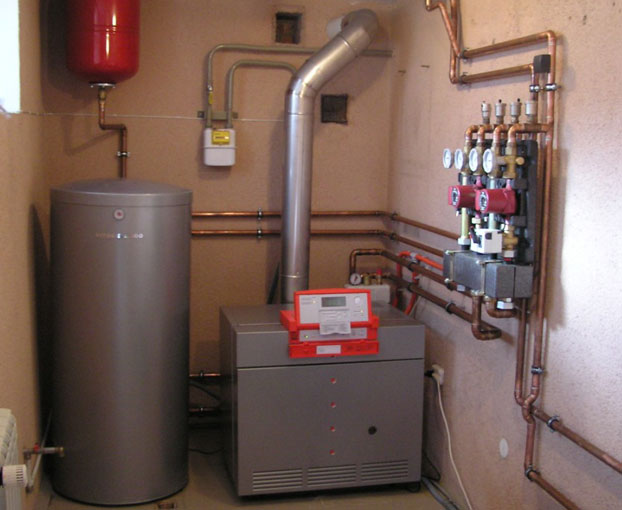

Отопительные котлы
Отопительными котлами называются закрытые конструкции, в которых теплоноситель разогревается до необходимого уровня. Помимо сугубо отопительных моделей, существуют и двухконтурные котлы, которые не только обеспечивают отопление частного жилого дома, но и нагревают воду, тем самым позволяя сэкономить на приобретении специальных приборов. Читайте также: " ".Отопительные котлы классифицируются по типу используемого топлива:
Существует две основных категории труб. К первой относятся пластиковые трубы, и спрос на них достаточно велик. Полипропиленовые изделия обладают высокой устойчивостью к физическим воздействиям, а поливинилхлоридные конструкции прекрасно выдерживают воздействия химических веществ. Вторая категория – металлические трубы. Они обладают хорошими прочностными характеристиками, и это качество по-прежнему ценится.
Отопительные приборы
К отопительным приборам относят конвекторы и радиаторы, которые представляют собой секционные конструкции, оборудованные каналами для прохождения жидкости. Нагрев помещений может осуществляться за счет излучения тепловой энергии или конвекции.Как правило, при выборе подходящего варианта домовладельцы отталкиваются от эстетических данных прибора, но такой выбор очень редко становится оправданным. Различные виды отопительных приборов можно увидеть на фото.
Секционные радиаторы выполнены из определенного количества секций, которые изготавливаются литьем и под высоким давлением. Соединение секций осуществляется при помощи резьбовых элементов, а для герметизации используются разнообразные прокладки.

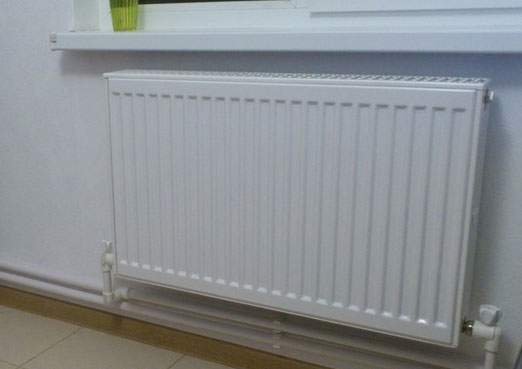

Панельные устройства выглядят иначе: они представляют собой прямоугольные панели, выполненные из листовой стали и сваренные между собой. Габариты панельных отопительных приборов могут варьироваться в очень широких пределах.
Трубчатые устройства являются самым дорогим вариантом. Такие конструкции могут выдерживать давление порядка 10-15 атмосфер. Трубчатые приборы славятся своей надежностью, поскольку соединение в них осуществляется при помощи сварки. Обогрев пластинчатыми теплообменниками толщиной от 0,4 до 1 мм считается довольно эффективным.
Монтаж отопительной системы
Теперь, когда все элементы известны, можно приступать к вопросу о том, как сделать отопление в частном доме. Чтобы осуществить монтаж конструкции, потребуется минимум навыков и некоторые инструменты, которые можно найти практически в любом доме. Единственный нюанс: для работы с полипропиленовыми трубами потребуется сварочный аппарат.Установка котла
В качестве примера будет рассмотрена установка настенного котла, поскольку такой вариант считается одним из самых простых. Сперва необходимо определить место, в котором будет расположен котел.Очень важно соблюдать все требования по установке котла. Первым шагом при монтаже будет закрепление на стене специальной планки, на которую в дальнейшем крепится котел. На планку устанавливается котел, после чего его можно подключать к дымоходу.
Когда котел смонтирован, к нему крепятся трубопроводы, причем прямой контур монтируется при помощи муфт, а вторая сторона закрепляется пайкой. Подключение газовой трубы к котлу должны выполнять работники газовой службы. Читайте также: " ".
Установка отопительных приборов
Помимо самих отопительных приборов, понадобятся и другие детали: кронштейны, дюбеля, пробки, заглушки и кран Маевского. Первым делом на стене делаются отметки, по которым будут устанавливаться кронштейны. На кронштейны подвешиваются батареи, после чего к ним присоединяются остальные детали. Резьбу на кране необходимо обмотать подмоткой, а сверху надеть накидную гайку, которая вкручивается в пробку. Прикрутив краны, можно приступать к пайке труб отводки: один край припаивается к тройнику, а второй – к крану радиатора. Когда все элементы смонтированы, осуществляется финальная фиксация радиатора.Сварка полипропиленовых труб
При пайке на стыках должны образовываться бортики. Соединяя детали, необходимо следить за тем, чтобы пайка была равномерной по всему периметру стыка. Для нейтрализации линейных расширений используется компенсатор, который обычно находится в укромном месте. Паяльник должен быть разогрет до 270 градусов, а держать его в месте соединения можно не более 5 секунд.Когда детали соединены, их необходимо некоторое время поддерживать в неподвижном состоянии, чтобы предотвратить появление протечек. При необходимости сварки труб увеличенного диаметра время удерживания деталей может существенно увеличиваться. Желательно перед сваркой прочитать инструкцию по ее выполнению касательно выбранных деталей, поскольку передерживание может привести к выгоранию материала.
Заключение
Ответ на вопрос, как сделать отопление в частном доме, теперь известен. Важно соблюдать все правила и грамотно подбирать детали для конкретного случая – и тогда система прослужит долгие годы без нареканий. Описанные советы по отоплению частного дома помогут создать качественную систему.
Вконтакте
Одноклассники
Как сделать отопление в частном доме? Пожалуй, это будет самый первый и самый важный вопрос, которым вы зададитесь, если решите перебраться из шумной городской квартиры в свой собственный уютный домик или если захотите кардинально переделать доставшуюся от бабушек и дедушек систему печного отопления и заменить ее на что-то более современное и автоматизированное. От того, какое решение вы примете сейчас, будет зависеть уровень комфорта, уюта и тепла в вашем доме. Какой способ отопления окажется наиболее эффективным и экономичным? Какой тип отопления подойдет вам лучше всего? На все эти вопросы пора получить ответы! И лучше всего будет начать с общих понятий и принципов.
Какое отопление сделать в частном доме
Современные системы отопления должны соответствовать определенным требованиям.
- Простота монтажа. Большим преимуществом системы отопления будут простота ее установки и минимальные траты для этого. Порой для монтажа системы отопления в частном доме своими руками нужно купить специальные инструменты, которые могут и не пригодиться в дальнейшем.
Правильное соотношение цены и качества. Говоря о качестве, мы имеем в виду высокий КПД, при котором максимально необходимое количество тепла дается за минимально возможную сумму денег.
Наличие максимума автоматизации. Современные отопительные системы не должны требовать частого вмешательства в свою работу. Практически все собственники домов хотят один раз настроить свою систему отопления и не подходить к ней. Такое возможно при использовании качественных современных отопительных систем.
Надежность. Очевидно, что никто не хочет чинить отопительную систему каждые полгода от сбоев и поломок. Также, помимо требования к качеству ее частей и самой системы в целом, стоит упомянуть и цену – вряд ли кто-то отдаст предпочтение такой системе отопления, цена которой сопоставима со стоимостью дома.
Стоимость системы отопления в частном доме зависит от цены материалов, уровня теплоизоляции, количества дверей, окон, топлива самой системы, теплого пола и сложности системы.
Внешние условия являются тем фактором, который в первую очередь влияет на выбор системы отопления для частного дома. Сюда же можно отнести как тонкости в установке каждой отопительной системы, так и постоянно растущую цену на топливо.
Если располагать энергоресурсы в порядке возрастания цены, то они будут выглядеть так:
-
Сжиженный газ;
Отработанное масло;
Электричество.
Магистральный газ;
Этот список может претерпевать незначительные изменения в зависимости от региона, однако общий вид его не изменится. Сделать газовое отопление в частном доме всегда будет самым дешевым вариантом, тогда как наибольших затрат потребует отопление с использованием электричества.
Стоит помнить о том, что ископаемые ресурсы не бесконечны, сильно падать в цене они не будут, и в последнее время наблюдается тенденция к переходу на использование возобновляемых источников энергии. На данный момент система отопления в частном доме, основанная на таких источниках, имеет довольно высокую стоимость, однако эксплуатационные расходы будут крайне низкими.
Как сделать экономное отопление в частном доме
Отопление дровами и углем
Сделать печное отопление – это традиционный и широко распространенный вариант отопительной системы в частных домах. Чаще всего большая русская печь встречается в деревенских домах. Имея значительные размеры и массу, она долго нагревается, но и отдает тепло также весьма не быстро. Нагрев воздуха в доме зависит от температуры самой печи и удаленности комнат от нее – чем дальше помещение, тем в нем будет прохладнее.
Если частный дом имеет большую площадь, то можно сделать печи в каждой комнате. Но топить их каждый день не самое простое и быстрое занятие, к тому же, каждая из печей будет нуждаться в регулярной чистке. Какой же выход есть у тех, кто не может позволить себе обогрев с помощью электричества и не имеет доступа к газовой магистрали?
Многие в такой ситуации отапливают частные дома с помощью воды. Так как зачастую в отдаленных населенных пунктах самый доступный вид топлива – это уголь и дрова, то их используют для нагрева печи, на которую монтируют котел с водой. Нагретая вода по трубам движется из котла в отдельные комнаты, таким способом отопление частного дома получается не очень затратным.
Если стоит задача устроить отопление в небольшом дачном домике, который не предназначается для постоянного проживания, то лучший вариант для такого жилья – установка «буржуйки». Набирают популярность пиролизные печи длительного горения. В них помещается значительное количество дров, которые сразу не сгорают из-за ограниченного поступления воздуха внутрь печи. Таким путем происходят нагрев помещения и поддержание тепла без потребности в частом подбрасывании дров в печь.
Газовое отопление
Даже в случае отсутствия центрального газопровода в частном доме реально сделать газовое отопление. В таком случае рядом с домом устанавливают автономный газовый резервуар.
Если же к дому подведен газ (или есть такая возможность), то владелец дома получает доступ к самому дешевому топливу. Газовое отопление, как правило, представляет собой котел и батареи в доме. В отличие от печной системы газовую отопительную систему можно настроить один раз и не заниматься более поддерживанием процесса отопления. Работать будет автоматика, которую нужно изредка контролировать.
В частном доме можно устроить одно- или двухтрубную систему отопления. Первая будет дешевле за счет снижения количества самих труб. В данной статье мы еще уделим внимание тому, как сделать однотрубное отопление в частном доме, однако такая система требовательна к температуре нагрева воды в батареях (не меньше 90 градусов Цельсия), чтобы в конце отопительной цепи было достаточно тепла. Для этой же цели должно обеспечиваться высокое давление в такой системе. Эти факторы приводят к повышенному износу всей системы. Поэтому чаще всего используют двухтрубную систему для отопления частного дома. Ее особенность заключается в наличии двух труб у каждой батареи в доме – подающей и обратной. Таким способом обеспечивается равномерный прогрев всех радиаторов и появляется возможность установить необходимую температуру в каждом помещении дома. Естественно, что и стоимость такой системы будет выше.
При использовании котла-генератора цена отопления частного дома зависит от определенного топлива. В случае применения солярки отопление будет сравнительно недорогим, к тому же жидкое топливо довольно удобно хранить и использовать. Также на экономию влияет диаметр трубы. Для принудительной циркуляции теплоносителя требуется меньший размер, чем для естественной. Соответственно, дешевле будут трубы для системы с принудительной циркуляцией, однако такой вариант включает в себя электронасос, что добавляет затраты на электричество.
Обогрев электричеством
Провести отопление с помощью электричества в доме, в котором живут круглый год, будет недешево. Если сделать отопление в частном доме, цена которого не превысит ваши планы на затраты, – для вас принципиальный момент, то лучше попытаться использовать другие системы отопления и закупить более дорогое оборудование. Плюсы электроконвекторов и электрокотлов в том, что они имеют невысокую цену и предполагают несложную установку. По сравнению с теми отопительными системами, где используются дрова или солярка, электрические нагреватели имеют значительно более низкую пожароопасность. Также они позволяют вручную регулировать температуру, что напрямую сказывается на экономии.
Однако отопление электроэнергией хорошо подойдет только для домов, которые посещаются время от времени, так как установка более дорогой отопительной системы будет окупаться очень долго или вовсе не сможет окупиться. Также электрокотел подходит в качестве резервного или дополнительного источника тепла в случае, если основной источник работает на угле или дровах.
Для экономии можно установить солнечные батареи, тепловые насосы или геотермальные системы.
Подводя итог, можно сказать, что самым дешевым топливом для отопления будет газ. Сильно отставая от него в этом аспекте, располагаются дрова и уголь, еще дороже будут жидкие типы топлива. Электричество всегда будет самым дорогим. Что касается самих систем отопления, то здесь нельзя однозначно сделать выводы. Очень многое будет зависеть от площади дома, материалов, из которых дом построен, удаленности от магистрали (в случае газового отопления).
Для того чтобы понять, как лучше сделать отопление в частном доме, нужно учесть цены на топливо, цену на само оборудование и его монтаж, общее удобство использования отопительной системы, а также необходимость самого отопления. Возможно, что лучшим вариантом будет потратить значительную сумму в начале строительства, а потом экономить на эксплуатации, тем самым окупая траты. Ярким примером этого являются альтернативные источники энергии. Например, стоимость установки солнечных батарей, тепловых насосов или геотермальных систем в частном доме будет весьма велика, зато после установки работа этих устройств полностью бесплатна, что приведет к быстрой их окупаемости.
Экономия заключается не только в правильном выборе отопительной системы и низкой цене топлива. Значительно уменьшить затраты на отопление можно, утеплив сам дом. Бывает, что уже при строительстве частного дома люди задумываются об утеплении. Также хорошо помогает экономить автоматика, которая будет поддерживать комфортную температуру в доме при минимальных затратах. Если же вы собираетесь надолго уехать, то можно задать нижний температурный порог, который не приведет к вымораживанию дома и позволит значительно сэкономить на тепле, не тратя его на обогрев пустого помещения.
Как правильно сделать отопление в частном доме своими руками и с чего начать
Как говорится, пляшут от печки. В современных домах постоянного проживания нужно начать с отопительного котла. Однако выбор котла не самоцель, его покупка должна быть обоснована проектом, с учетом местности, где построен частный дом, и особенностей этого дома.
Проект системы отопления частного дома
Для проекта домовой системы отопления требуется поэтажный план конструкции теплоснабжения с указанием необходимых допусков, размеров и других параметров. Как правило, организации, занимающиеся такими проектами, делают трехмерные чертежи обогрева домов. Ниже показан пример такого проекта.
Комплексный подход при проектировании системы отопления для дома должен учитывать ряд важных моментов.
Грамотное позиционирование здания относительно подходящих к нему коммуникаций, от газопровода до электросети.
Правильное расположение здания по сторонам света – чтобы через окна в дом поступало достаточно света.
Современные окна, не допускающие утечки тепла через раму. Как правило, это трехкамерные окна с вентиляционным клапаном.
Использование эффекта теплицы: даже при наличии больших окон, имея в помещении источник тепла (например, камин), и при условии нахождения этого помещения на солнечной стороне температура в нем не будет опускаться ниже 20–22 градусов Цельсия даже в сильный мороз. Также не будет потребности в дополнительных приборах отопления.
Также можно установить камин (даже если он будет электрическим), который будет выполнять функцию автономного энергоисточника, к тому же он создает дополнительный уют.
Должны быть утеплены не только наружные стены дома, но и внутренние перегородки – потолки, стены, полы. Если в доме несколько этажей, то необходимо утеплять и верхние этажи.
Мягкая мебель в комнатах отлично сохраняет тепло.
При реализации в своем частном доме вышеописанных условий его владелец сможет комфортно себя чувствовать и не включать отопительную систему лишние две недели. Также и отключить в таком доме отопительную систему можно на две недели раньше без потери комфортной температуры внутри.
Проект отопления для дома предполагает наличие теплоснабжающей системы, которая может быть следующих видов.
Воздушной – такой вид не требует установки батарей и труб. Однако могут возникнуть сложности с поддержанием постоянной температуры в доме, а КПД такой системы не будет стабильным из-за сильного воздействия внешней среды. Тем не менее данный проект отопления коттеджа будет дешевле всех прочих вариантов.
Электрической – такая система могла быть гораздо популярнее, если бы не ограниченность мощности электросети у многих потребителей. В целом, система, рассчитанная на использование электричества для отопления дома, будет иметь повышенную стоимость как в обслуживании, так и в использовании, поскольку цена за электричество довольно высока.
Инфракрасной – наиболее современный тип конструкции, который полностью соответствует всем требованиям к системам отопления. Плюс ко всему в последнее время такие проекты имеют свойство дешеветь, так как технологии не стоят на месте, а постоянно улучшаются.
Трубопроводной – самая популярная система, а также самая дешевая. Для ее применения необходима установка мини-котельной, в которой будут находиться датчики, насосы и нагревающий котел.
Выбор между этими конструкциями остается за владельцем частного дома. Однако в любом случае требуется консультация со специалистами. Если же пытаться самостоятельно решить этот вопрос, не имея необходимого опыта и знаний, можно сделать много непоправимых ошибок, которые приведут к повышенным тратам финансов и времени.
На примере можно понять, как правильно рассчитывать отопление для дома.
Но это не все: необходимо также учесть потери тепла через окна дома и из-за места, где дом построен. Для учета этих факторов применяют поправочные коэффициенты:
В южных районах используют коэффициент 0,7–0,9;
В Подмосковье – 1,2–1,5;
В северных районах – 1,5–2,0.
Если предполагается использование горячей воды для хозяйственных нужд, то при планировании отопительной системы необходимо увеличить мощность котла минимум на четверть.
Это не окончательный список требований к отопительному котлу, но они позволят определить необходимые параметры системы отопления.
Полный и окончательный расчет требует владения специальной методикой, учета дополнительных факторов и должен выполняться опытным и квалифицированным специалистом.
Лучше заранее узнать и понять способы осуществления монтажа системы отопления и использования горячей воды для обогрева.
Про циркуляцию теплоносителя
Обычно в роли теплоносителя выступает горячая вода. При монтаже отопления в частном доме нужно учитывать, каким способом будет происходить ее циркуляция – естественным или принудительным.

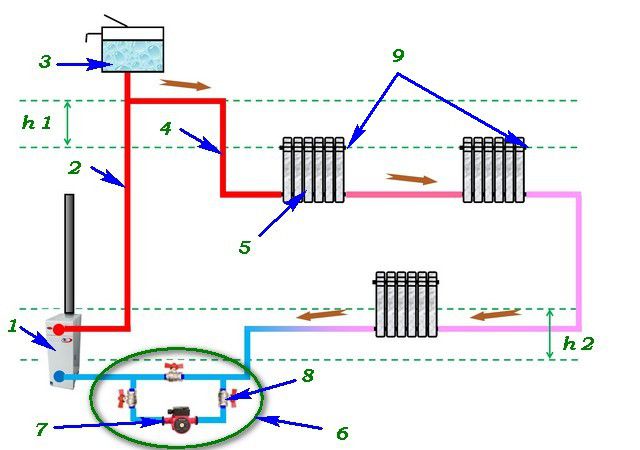

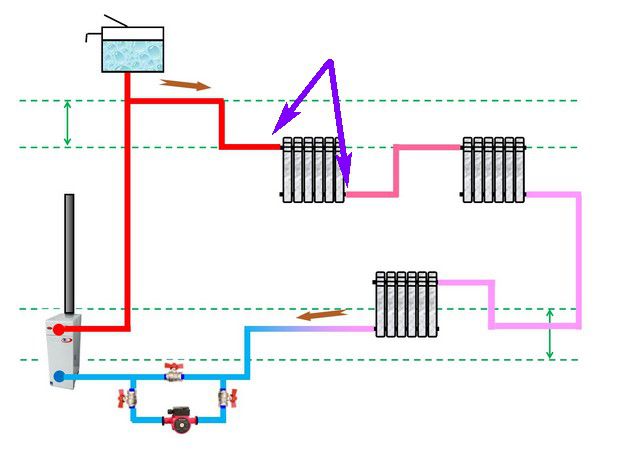

- Естественная циркуляция. Такой способ основывается на подъеме горячей воды и спуске холодной. Таким образом, нет нужды в специальных устройствах, перемещающих теплоноситель. К тому же отопление, основанное на данном типе циркуляции, является автономным и не зависит от иных ресурсов. Однако при этом возникают необходимые требования монтажа такой системы:
Труба для обратного хода теплоносителя должна иметь меньшее сечение, чем подводящая труба;
Емкость с горячей водой должна быть выше, чем прочие элементы системы;
Для поступления воды в батареи самотеком трубы необходимо располагать под углом к ним;
Котел должен быть самым низко расположенным элементом отопительной системы.
Выбирая систему отопления с естественной циркуляцией, следует учитывать, что такой обогрев возможен только для не очень большого помещения – до 150 кв. м. Зато при таком способе будет полная автономность.
- Принудительная циркуляция. Как следует из названия способа, движение теплоносителя в системе осуществляется насосом, качающим воду через обогревательный контур. У нее нет ограничения по отапливаемой площади и способу монтажа.
Виды монтажа
Наиболее распространенными видами монтажа являются следующие.

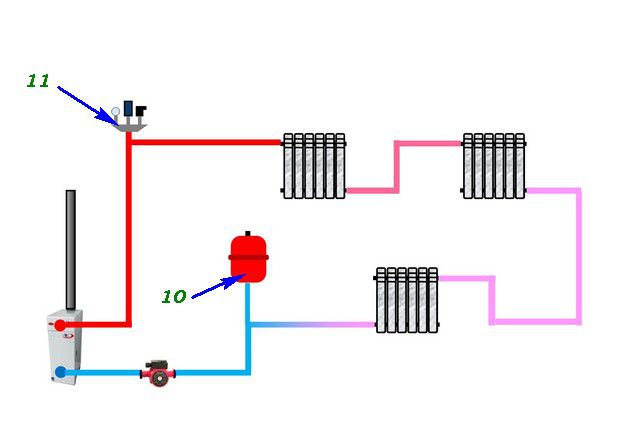

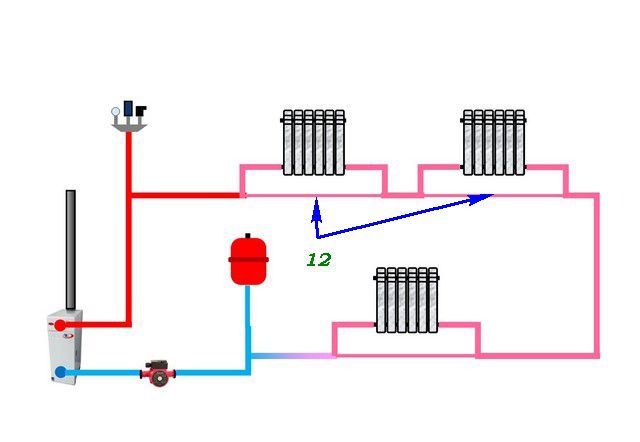

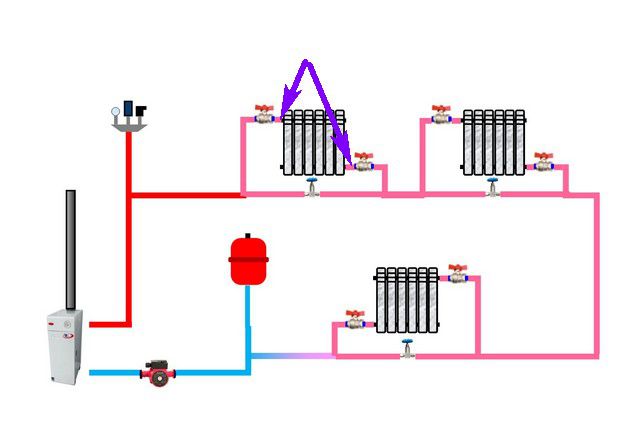

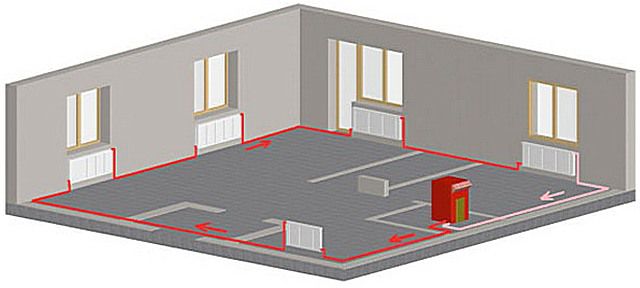

Однотрубный. При таком монтаже теплоноситель последовательно движется через все батареи, оставляя в каждой из них часть тепла. В результате последние в цепочке радиаторы нагреваются значительно слабее первых, и температура в таких помещениях ниже. Плюсы такого устройства – сделать монтаж достаточно просто, а также цена его будет относительно невысокой, так как труб требуется меньше.

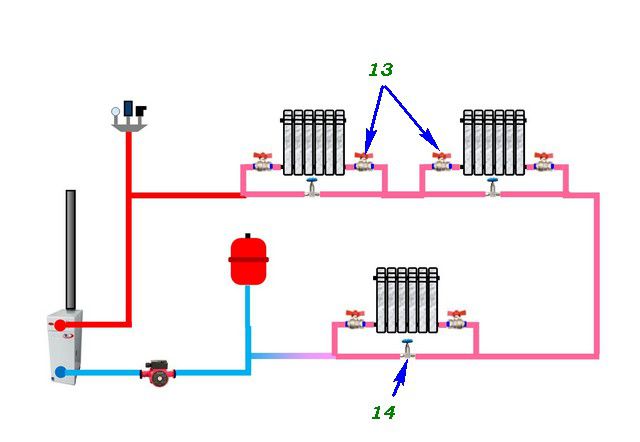

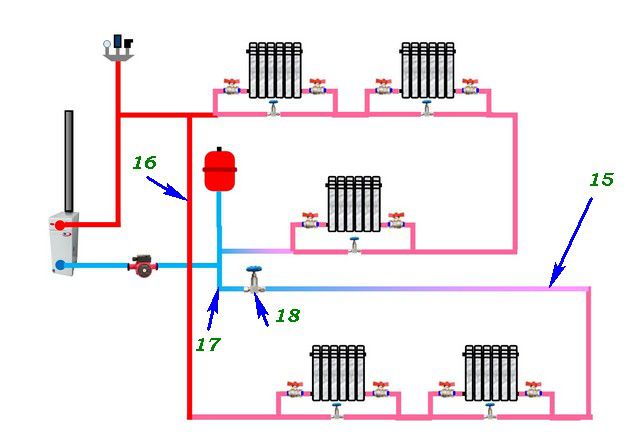

Двухтрубный. В такой системе вода из центральной магистрали поступает в каждую батарею и возвращается обратно. Такой вид монтажа значительно более эффективный, чем однотрубный, но и сделать его – процесс более дорогой и трудоемкий.
Способы выполнения монтажа
Гораздо проще будет, если позволить сделать такую работу специализированным компаниям. Несмотря на существенную стоимость (десятки тысяч рублей) в результате в вашем доме появится высококачественная система отопления, спроектированная под ваш дом и выполненная под ключ.
В принципе, такую работу можно сделать и самостоятельно. Необходимо учесть ряд важных факторов, ознакомиться с роликами в интернете, прочесть обучающие материалы и инструкции в книгах. При таком подходе стоимость монтажа будет состоять из купленных материалов и оборудования.
Отопление частного дома – сложная система. Однако знать ее устройство и те требования, которым она должна отвечать, нужно для принятия оптимального решения при выборе той или иной системы для собственного частного дома. Также эти знания помогут оценить уровень необходимых затрат.
Как сделать отопление в частном доме и не допустить 5 типичных ошибок во время монтажа
Нельзя сказать, что всего пять ошибок можно допустить, монтируя систему отопления в доме. Но мы поговорим о наиболее значимых из них, наличие которых приведет к печальным последствиям. Вот эти ошибки.
Ошибка при выборе источника тепла.
Неправильная обвязка теплогенератора.
Изначально неправильная система отопления.
Некачественный монтаж труб и арматуры.
Ошибки при монтаже и подключении отопительных приборов.
Типичная ошибка – выбор котла недостаточной мощности. Как правило, такую промашку можно совершить тогда, когда он предусматривается не только для отопления, но и для подготовки воды для ГВС. При установке котла с недостаточной мощностью теплогенератор не сможет нормально функционировать, и вода не будет достаточной температуры ни в батареях, ни в кранах.
Обвязка котла не только выполняет свои непосредственные функции, но и является элементом безопасности. Так, насос устанавливают, как правило, на обратном трубопроводе перед теплогенератором и на байпасной линии. Вал насоса должен быть в горизонтальном положении. Другой ошибкой является монтаж крана между котлом и группой безопасности, что категорически воспрещается.
Важно . При подключении твердотопливного котла нельзя ставить насос перед трехходовым клапаном, а только после него (по ходу теплоносителя).
Сделать расчет размеров расширительного бачка можно исходя из общего объема теплоносителя (как правило, это 10% от него). В открытой схеме бак монтируется в верхней точке, в закрытой – перед насосом на обратке. Между ними устанавливается грязевик, при этом он должен находиться в горизонтальном положении с пробкой, направленной вниз. Настенный котел подключается к трубам американками.
Недочеты при выборе системы отопления для частного дома приводят к ненужным финансовым затратам – сначала вы переплачиваете за материалы и установку, а затем платите, чтобы систему привели в рабочее состояние. Чаще всего ошибаются при выборе и монтаже однотрубных систем: вешают более 5 батарей на одну ветвь, плохо соединяют участки, неправильно выбирают угол и арматуру.
Как сделать отопление в частном доме – видео
Какими трубами сделать отопление в частном доме
От правильного выбора труб будет зависеть герметичность всей системы отопления, поэтому их качеством нельзя пренебречь. На трубы возлагается задача не только по сохранению выбранной температуры, но и по сохранению теплоносителя в замкнутом контуре. Таким образом, выбранные трубы должны иметь высокие характеристики прочности.
Условно, можно разделить трубы на две большие группы:

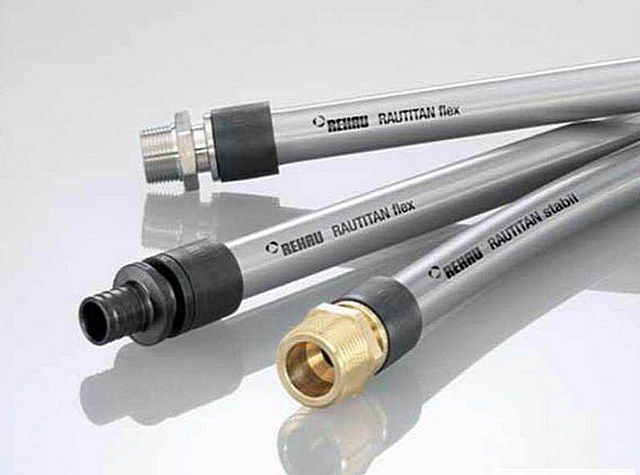

Трубы на основе пластика имеют стабильно высокий спрос, особенно изготовленные из полипропилена и поливинилхлорида. Отличительная особенность первого материала – устойчивость к истиранию, второго – стойкость к химвеществам;

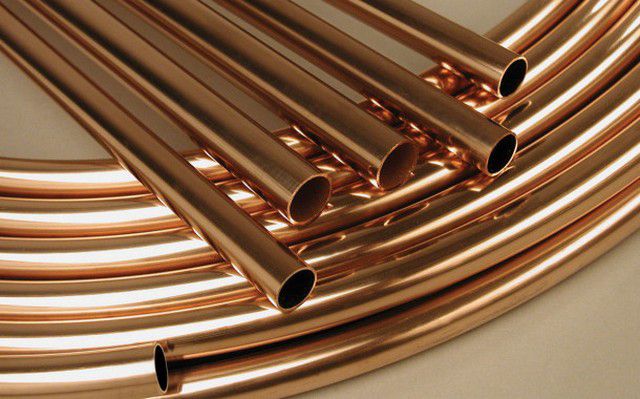

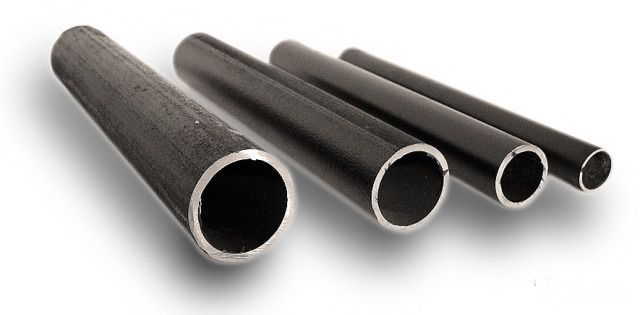

Металлические трубы также не теряют популярности. Их достоинство – высокая прочность. Трубы, выполненные из меди или нержавейки, обладают высокой коррозионной устойчивостью (чего нельзя сказать об иных материалах этой группы).
Для проведения отопления в частный дом самостоятельно нужно остановить свой выбор на одном типе труб. Лучше всего для частного дома подходят такие трубы, как:
-

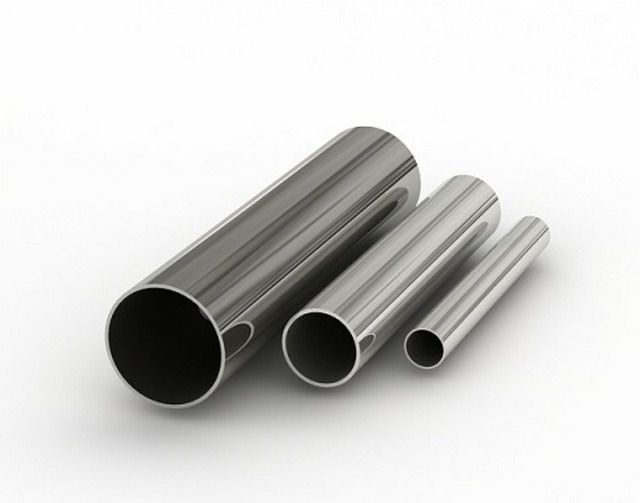

Из нержавейки;
Полипропиленовые;
Полиэтиленовые (РЕХ, РЕ-RТ);
Металлопластиковые.
Стальные;
Трубопровод из «черного» металла стал уделом прошлого, так как обладает низкой коррозионной устойчивостью и склонен к «зарастанию» сечения. К тому же, чтобы самостоятельно смонтировать трубы из такого материала, нужно иметь высокий навык сварочных работ для обеспечения герметичности стыков. Однако некоторые владельцы частных домов не отказываются от таких труб для устройства своей отопительной системы.
Трубы из меди или нержавейки могут быть хорошим выбором, однако бюджетным его не назовешь. Эти материалы показывают хорошую устойчивость к высокому давлению и температуре. Таким образом, при наличии достаточных финансов такие трубы будут отличным выбором. Стыковка элементов теплоносителя из меди будет более сложной, так как потребуется навык пайки, а вот из нержавейки соединяются при помощи прессовых или разборных фитингов. Если вы хотите произвести скрытую проводку труб, то лучше выбрать последний вариант.
Совет. Внутри котельной для обвязки котла и монтажа магистралей лучше применять металлические трубы.

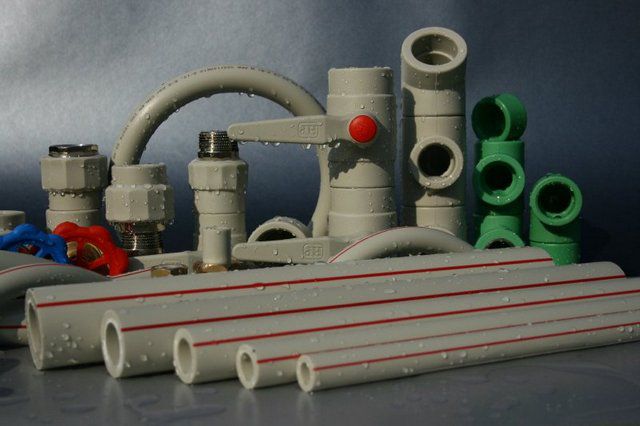

Для бюджетного варианта отопления в частном доме нужно выбрать полипропиленовые (ППР) трубы. Из всех их видов следует предпочесть те, которые армированы стекловолокном или фольгой из алюминия. Установка подобных элементов – занятие сложное и не терпящее ошибок.
Стыкуются ППР трубы при помощи пайки фитингов, при этом их качество проверке не поддается. Если пайка осуществлялась на недостаточно высокой температуре, то стык будет течь, если же имел место перегрев, то будет перекрыт проходной канал. Самое плохое в этом то, что узнать об ошибках во время установки не представляется возможным. Результаты неправильного монтажа проявятся только во время эксплуатации. Еще одним недостатком является деформация материала из-за нагрева. Чтобы труба не получила сабельную форму, при пайке необходимо закрепить ее в подвижные опоры и обеспечить просвет между стеной и концами трубы.

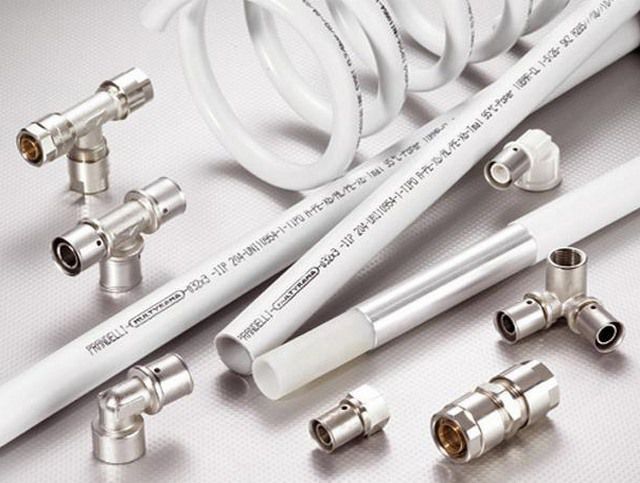

Самый простой самостоятельный монтаж будет при использовании металлопластиковых или полиэтиленовых труб. Цена при этом станет повыше, чем у ППР труб. Однако новичку будет довольно просто делать стыки на этих материалах. Также такие трубы подойдут для закладки в стяжку или стену, но при этом их стыки должны быть выполнены на прессовых фитингах, разборные не допускаются.
Материалы металлопластик и полиэтилен применяются как при открытой прокладке, так и при закрытой, а также при монтаже теплых полов. Недостаток РЕХ-труб в том, что этот материал склонен принимать первоначальное состояние. Внешне такой элемент будет выглядеть слегка волнистым. Металлопластиковые и РЕ-RТ-трубы таких проблем не имеют и могут быть согнуты под необходимым углом.
Примечание. В данный момент набирает популярность композиционный материал – металлопластик, комбинированный в разные слои. Металлическая основа находится внутри, что позволяет сохранить нужную форму.
Как сделать водяное (паровое) отопление в частном доме
Для водяного отопления частного дома подойдут различные виды теплогенераторов: печи, котлы (газовые, электрические, твердотопливные), а также можно использовать разные способы обогрева помещений: с использованием батарей или теплых полов. Нужно остановить свой выбор на том варианте, который будет оптимален именно для вашего дома.
На данный момент наиболее удачным способом отопления будет газовый котел, подключенный к центральному газопроводу.
Если по каким-либо причинам невозможно обеспечить доступ к газовой магистрали, то следует воспользоваться электрокотлом. Единственный вопрос заключается в возможности оплаты недешевого электричества для его работы. Помимо этого, в доме будет необходим трехфазный ввод, чтобы подключить электрокотел мощностью более 4 кВт. Прибора меньшей мощности не хватит для большого дома.
Если отопление электричеством вам также не подходит, можно рассмотреть в качестве альтернативы твердотопливный котел либо печь с водяным контуром.
Также отапливать дом можно водой при помощи баллонного газа или жидкого топлива, гелиоустановки или теплового насоса, но это довольно редкие способы.
Бывают случаи, когда к системе отопления дома подключают несколько разных генераторов тепла, которые работают по очереди либо в случае необходимости.
Выбор типа водяного отопления, которое вы самостоятельно будете проводить в своем доме, следует сделать до покупки труб и нужного оборудования. Каждый из этих видов имеет свои особенности, которые стоит учитывать, чтобы не тратить деньги впустую. Если вы планируете прокладывать металлические трубы, то к ним подойдет любой котел. В случае, если вы отдадите предпочтение более распространенным пластиковым или металлопластиковым трубам, нужно заранее знать, подойдут ли они к выбранному вами типу отопительной системы.
Монтаж водяного отопления включает следующие этапы:
Монтаж котла (или котлов);
Установку батарей;
Разводку труб;
Установку дополнительного оборудования;
Сводку элементов в единую систему – сварка (или пайка) фитингов, подводок.
Остановимся подробнее на каждом из этапов.
Этап 1. Установка котла
Котел устанавливается в таком месте, в котором будет наиболее просто выполнить разводку труб по дому с минимальными затратами. Если котел газовый или электрический, то стоит принять во внимание место подводки газопровода или проводки к дому.
Если котел будет твердотопливный или планируется печь с водяным контуром, то место установки выбирают исходя из возможностей устройства дымовой трубы в данном месте дома.
Высота расположения котла является значимым фактором только при планировании естественной циркуляции теплоносителя. В таком случае нужно расположить ввод обратки в котел как можно ниже. Твердотопливный котел идеально установить в подвале или цокольном этаже дома. В случае печного водяного отопления нужно разместить топливник с теплообменником на максимально низкой высоте, насколько позволяет конструкция печи.
Этап 2. Монтаж радиаторов

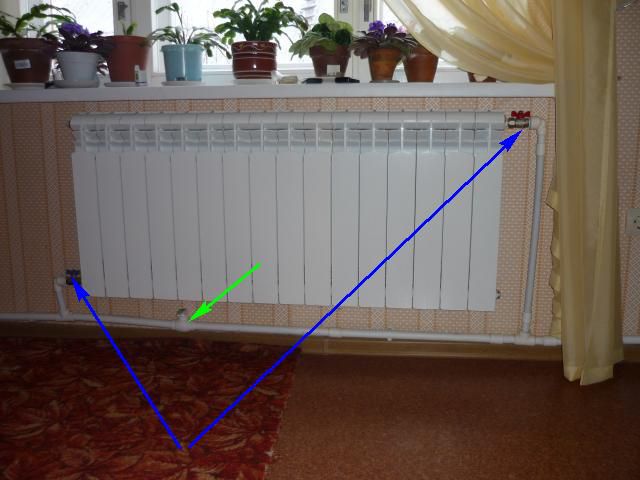

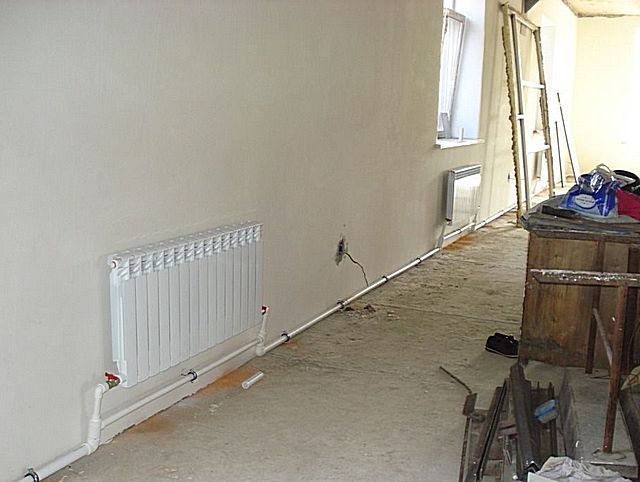

Обычно батареи устанавливают под окнами или около входа в дом. В зависимости от типа радиатора к нему выбирают крепления. Чем тяжелее батарея, тем более надежным должен быть ее монтаж.
Расположение батареи – строго горизонтальное, минимальный отступ от пола – 60 мм, от подоконника – 100 мм. Желательно оснастить каждый радиатор запорной арматурой, автоматическим воздушным клапаном и регулятором. Запорная арматура (кран) нужна для отключения при необходимости батареи от общей системы отопления. Воздушный клапан потребуется для спуска воздуха из радиатора - как при запуске системы, так и при ее эксплуатации.
Этап 3. Разводка труб и монтаж дополнительного оборудования

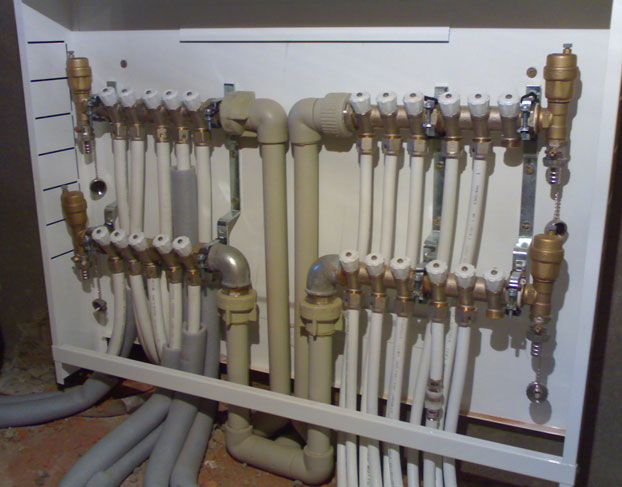

Перед выполнением разводки составляется монтажная схема. Для нее применяются фитинги, подходящие для определенного типа труб.
Разводка бывает открытой – трубы находятся на виду, и скрытой – трубы убираются в штробы в стене или в полу и заделываются штукатуркой или шпатлевкой.
Этап 4. Сварка труб из полипропилена
При пайке ППР труб на стыке должен образоваться бортик. Обязательно нужен равномерный проход по всему диаметру трубы.
Чтобы сделать невидимыми следы линейных расширений, используют компенсатор, который монтируют в незаметном месте.
Нагрев стыкуемого элемента паяльником длится не более 5 секунд при температуре 270 градусов Цельсия.
После стыковки части необходимо удерживать какое-то время в определенном положении (о чем говорится в инструкции по сварке).
В зависимости от нагрева происходит смещение муфты к бортику, что приводит к образованию особого следа. Элементы необходимо прижать друг к другу.
Паяльник имеет две насадки, предназначенные для различных сторон.
Если сварка производится на деталях большого диаметра, то время нагрева может быть значительно увеличено. Однако важно помнить, что длительный нагрев деталей противопоказан, так как может возникнуть горение (определяется по коричневому оттенку). Помимо этого, возможно перекрытие внутреннего сечения.
Вместе с разводкой труб выполняют подключение радиаторов и монтаж дополнительного оборудования для системы отопления. Для закрытых систем с принудительной циркуляцией таким оборудованием будут циркуляционный насос, гидроаккумулирующий бак, фильтры, блок безопасности. Для открытых систем с естественной циркуляцией – расширительный бак (монтируется в наивысшей точке). Если открытая система обладает принудительной циркуляцией, то расширительный бак ставят перед насосом и устанавливают как можно выше – на чердак или под потолок.
Как сделать электрическое отопление в частном доме
Электрооотопление бывает разных типов в зависимости от устройств, применяющихся в них. Такими устройствами являются:
Электроконвекторы;
Масляные радиаторы;
Тепловентиляторы;
Инфракрасные обогреватели;
Теплые полы (на основе электроэнергии);
Электрокотлы.
Для самостоятельной установки в собственном доме подойдет любое из вышеперечисленного оборудования. Некоторые из этих устройств нуждаются только в подключении к электросети и выделению собственного автомата в щитке. Более серьезных затрат требуют, например, теплые полы или электрокотел, но и такая работа вполне по силам.
Водяное электроотопление частного дома
Для устройства в доме такого типа отопления необходимо провести водяное отопление и смонтировать электрокотел. Он может быть ТЭНовый, индукционный или электродный. Плюсы отопления с помощью электричества в том, что не требуются отопительные приборы в каждой комнате дома. Электрокотел монтируется в удобном для разводки труб месте, а в каждую комнату заводят трубы и батарею.
Если дом изначально располагает системой водяного отопления, то достаточно купить и подключить к ней электрокотел. Возможна параллельная его работа совместно с предыдущим нагревательным источником либо вместо него. Небольшое переоборудование всей системы – и все готово.
Недостатками такой системы для частного дома будут наличие воды, которая может промерзнуть или потечь, и необходимость монтажа трубопровода (соответственно или батарей, кранов и т.п.).
Электрические теплые полы
Такой способ отопления в частном доме набирает в последнее время все большую популярность. При этом варианте непосредственный нагрев обеспечивает электрический кабель, который может быть убран в бетонную стяжку либо проложен под поверхностью пола.
Для самостоятельной прокладки такой отопительной системы требуются определенные навыки и знания.
Для начала нужно выбрать тип электрического теплого пола: нагревательный кабель, маты, пленочный сверхтонкий – каждый из них имеет свои особенности подключения и установки.
Независимо от типа пола перед его установкой нужно провести теплоизоляцию его основания, чтобы тепло от самого электрического пола шло вверх, а не рассеивалось.
Для регуляции отопления от пола в каждой комнате ставят специальные терморегуляторы. Они могут работать как в автоматическом, так и в ручном режиме.
Обычно электрический теплый пол монтируют не во всех комнатах, а под плиткой ванной комнаты или туалета либо на кухне. Также редко такой тип отопления применяется как основной, чаще его комбинируют с другими типами отопительных систем.
Как сделать отопление в частном доме – схема
Системы отопления, устанавливаемые в частные дома, бывают одно- и двухтрубными.
Однотрубная схема подразумевает подключение радиаторов к единому коллектору, одновременно выполняющему функции обратки и подачи, проходя через все батареи в виде замкнутого кольца.
В двухтрубной схеме теплоноситель поступает в батарею по одной трубе, возвращается по другой.
Для правильного выбора схемы отопления желательно обратиться к специалисту. Двухтрубная схема отопления является более современной и надежной. Более того, несмотря на кажущуюся простоту и дешевизну однотрубной схемы, можно утверждать, что она и дороже, и сложнее двухтрубной.
Однотрубные схемы
Так как в этой схеме вода, проходя от радиатора к радиатору, все больше и больше теряет тепло, то требуется наращивание мощности путем прибавления секций в батарее. Помимо этого, подающий коллектор должен быть большего диаметра, чем коллектор в двухтрубной схеме. Также в однотрубной схеме затруднительно наладить автоматическое управление из-за взаимного влияния радиаторов.
Для дачного или небольшого домика, где будет не более пяти батарей, хорошо подойдет однотрубная горизонтальная схема (или, как ее еще называют, – ленинградка ). Если радиаторов будет больше пяти, то функциональность этой схемы снизится до нуля, так как последние батареи будут холодными.
Другой вариант заключается в использовании однотрубных вертикальных стояков в двухэтажном доме. Это относительно распространенная схема, доказавшая свою эффективность.
Двухтрубные схемы
При двухтрубной разводке теплоноситель доставляет во все радиаторы воду одинаковой температуры, что позволяет не наращивать количество секций. Так как магистрали разделены на обратную и подающую, возможна реализация автоматического управления батареями при помощи термостатического вентиля.
В такой схеме диаметр трубопровода будет меньше, а сама схема – проще. Двухтрубные схемы бывают следующих разновидностей:
Тупиковая: трубопровод разделен на ветви, в которых теплоноситель движется навстречу друг другу;
Попутная двухтрубная система : в ней обратный коллектор выступает в роли подающего, а теплоноситель течет в одном направлении, делая из схемы кольцо;
Коллекторная (лучевая). Эта схема является самой дорогой – трубы от коллектора идут отдельно к каждой батарее скрытым способом – через пол.
Двухтрубная схема открытой системы. При прокладке горизонтальных магистралей большого диаметра под уклоном в 3–4 мм на 1 м система может работать самотеком. Для такой схемы не требуется циркуляционный насос, она полностью энергонезависима. Без насоса могут работать и однотрубная, и двухтрубная системы, главное, чтобы была возможность для естественной циркуляции.
Двухтрубная схема закрытой системы. Для открытой системы отопления нужно установить расширительный бак в самой верхней точке, который будет сообщаться с атмосферой. Это решение для самотечных сетей, по-другому в них это выполнить невозможно. Если же на обратную магистраль будет установлена расширительная емкость мембранного типа (недалеко от котла), то система будет закрытой, функционирующей под избыточным давлением. Такой вариант является более современным и применяется в сетях с принудительной циркуляцией теплоносителя.
Совет . Если вы владеете небольшим, до 150 кв. м, домом, то для вас отлично подойдет обычная двухтрубная схема с принудительной циркуляцией теплоносителя. Диаметры главного трубопровода не будут превышать 25 мм, ответвлений – 20 мм, а подводок – 15 мм.
Как сделать разводку отопления в частном доме
Однотрубная система отопления
Как мы говорили выше, при однотрубной системе используется одна рабочая труба, закольцованная на отопительном котле. Так как последняя батарея в цикле будет нагреваться хуже всего, то эту проблему надо решать. Есть несколько выходов.
Пойти путем увеличения секций в последних радиаторах, увеличив площадь теплоотдачи.
Смонтировать в комнатах регулируемые радиаторы. Такие батареи имеют регулирующее устройство – термостатический клапан (балансировочный вентиль и т.п.). При их помощи может осуществляться регуляция подачи теплоносителя в первые батареи цикла. При уменьшении в них потока увеличивается поток в остальных радиаторах.
Поставить циркуляционный насос, который даст небольшое давление в системе. Таким путем будет достигнут баланс теплоносителя в каждой батарее.
Многие профессионалы считают последний вариант наиболее оптимальным, но и он не лишен недостатка. Циркуляционный насос будет работать от электричества, таким способом повышая стоимость эксплуатации системы отопления и делая ее зависимой от подачи электроэнергии.
Горизонтальная однотрубная система (ленинградка)
Эта система отопления имеет довольно простую конструкцию с единственной особенностью в виде укладки трубы: в горизонтальной системе труба монтируется с уклоном в сторону движения теплоносителя. При этом сами батареи устанавливают по одному уровню и строго горизонтально.
Как правило, трубопровод в этой системе укладывается внутри пола или по его уровню. Если труба проложена первым способом, то необходима ее тепло- и гидроизоляция.
Если этот вариант предусмотрен для дома в два или несколько этажей, то регулировка горячей воды будет обеспечиваться вентилем, смонтированным на входе в первую батарею первого этажа. Прикрыв этот вентиль, можно повысить давление в стояке, который подает теплоноситель на верхние этажи. Таким образом, повысить количество теплоносителя в батареях других этажей можно, увеличивая теплоотдачу в них.
Вертикальная однотрубная система
Нельзя сказать, что такая система будет отличаться особой сложностью или эффективностью. Данная схема отопления отлично справляется со своими функциями без использования циркуляционного насоса. Но при прокладке такой системы нужно принимать во внимание вертикальность стояков. Чтобы эффективность данной схемы не потерялась, нужно применять трубы большего диаметра, чем в случае с горизонтальной системой. При этом вырастут первоначальные расходы. Помимо этого, необходимо обеспечить точный уклон верхней горизонтальной трубы, по которой теплоноситель поступает в стояки. Если его не сделать, то будет нарушена работоспособность всей системы.
Также эта система имеет не самый эстетичный вид, ее довольно тяжело скрыть, а значит, работы по камуфлированию данной схемы будут стоить дороже.
Двухтрубная система отопления
Устройство такой системы отопления в своем доме потребует больших затрат на материалы и установку. Соответственно, стоимость системы будет выше. Однако двухтрубная система хорошо окупается, так как позволяет эффективно и равномерно подавать тепло во все помещения дома. При выборе такого варианта вы сможете регулировать тепло в каждой батарее, для чего на них необходимо установить запорные арматуры.
Для беспроблемного функционирования этой системы нужно установить на верхних радиаторах стравливающие краны. Это особенно важно, если реализована естественная циркуляция теплоносителя.
Также эффективность двухтрубной системы зависит от способа подключения батарей – бокового, диагонального или нижнего. В настоящее время применяются все перечисленные способы, однако более правильным считается диагональный с верхним подключением. При нем обеспечивается максимальная теплоотдача.
Сколько стоит сделать отопление в частном доме
Устройство в доме отопительной системы – занятие непростое, так как отопление – это сложная инженерная система. Ее стоимость будет складываться из двух параметров:
Стоимости выбранного оборудования: котла, батарей;
Цены расходников и работы по установке.
Также для расчета стоимости отопительной системы нужно учесть следующее:
Тип дома;
Его площадь;
Окна – сколько и какого размера;
Тип батарей;
Тип котла.
Рассчитывая стоимость отопления, нужно учитывать не только цену котла, но и цену топлива, которое котел потребляет. Так, электрические котлы имеют одну из самых низких цен, однако затраты и стоимость электроэнергии для работы такого котла делают электрическую систему отопления самой дорогой. Обратная ситуация с газовыми котлами – при наибольшей стоимости самого котла и его установки затраты и стоимость газа делают такую систему достаточно привлекательной с точки зрения окупаемости.
Еще одним фактором, влияющим на стоимость отопительной системы, является готовность дома. Если установка отопления проводится во время строительства, то это значительно упрощает процесс и позволяет применить наиболее эффективные решения для монтажа отопительной системы. На данном этапе проще всего подсчитать стоимость отопления и составить проект отопительной системы, так как можно учесть все технические нюансы дома, все требования к системе – от котельной до теплых полов (наличие котельной обязательно при использовании напольных котлов).
На стадии возведения дома легко учесть возможность интеграции с прочими инженерными системами, например с вентиляцией. Монтаж приточно-вытяжной вентиляции с подогревом позволяет потреблять меньше электричества, так как снижается зависимость микроклимата от систем кондиционирования. Также разработка проекта отопительной системы на стадии постройки дома позволяет оптимально провести установку необходимого оборудования, особенно скрытую, что позволит в дальнейшем не тратиться на ремонт готовых помещений.
Если рассчитывать стоимость системы отопления для готового дома, который уже эксплуатируется, то надо понимать, что сумма на калькуляторе может отличаться от реальных затрат. Для установки необходимого оборудования могут потребоваться штробление стен, сверление отверстий и т.д. Не всегда возможно произвести скрытую установку труб или других элементов отопительной системы. После выполнения всех работ весьма велика вероятность провести еще и ремонт в помещениях. Таким образом, при просчете стоимости системы отопления стоит учитывать и не относящиеся непосредственно к ней затраты.
Примерные цены на проектирование отопления дома
Примерные цены монтажа системы отопления при обращении в специализированную фирму
Монтаж настенных газовых котлов
|
№ п/п |
Наименование работ |
Мощность котла |
Цена (руб.) |
|
Установка настенного котла |
Не более 30 кВт |
15 000 |
|
|
Более 30 кВт |
20 000 |
||
|
Не более 30 кВт |
20 000 |
||
|
25 000 |
|||
|
Более 50 кВт |
35 000 |
||
|
Установка котла со встроенным баком |
5 000 |
||
|
10 000 |
Монтаж напольных газовых котлов
|
№ п/п |
Наименование работ |
Мощность котла |
Цена (руб.) |
|
Установка котла |
Не более 30 кВт |
25 000 |
|
|
35 000 |
|||
|
71–100 кВт |
40 000 |
||
|
101–150 кВт |
45 000 |
||
|
151–200 КВТ |
50 000 |
||
|
201–300 кВт |
55 000 |
||
|
301–400 кВт |
60 000 |
||
|
401–500 кВт |
70 000 |
||
|
Установка конденсационного котла |
5 000 |
||
|
Подключение линии ГВС к котлу отопления |
10 000 |
Монтаж радиаторов отопления
|
Наименование работ |
Единица измерения |
Цена (руб.) |
|
|
Монтаж радиаторов с установкой запорно-регулирующей арматуры |
1500 |
||
|
Установка внутрипольных конвекторов с установкой запорно-регулирующей арматуры |
2500 |
Монтаж труб отопления
|
Наименование работ |
Единица измерения |
Цена (руб.) |
|
|
Прокладка, размещение, фиксация полиэтиленовых труб диаметром 16–50 мм |
погонный метр |
150–400 |
|
|
Прокладка, размещение, фиксация полипропиленовых труб диаметром 20–50 мм |
погонный метр |
150–350 |
|
|
Прокладка, размещение, фиксация металлопластиковых труб диаметром 25–50 мм |
погонный метр |
250–400 |
|
|
Прокладка, размещение, фиксация стальных труб диаметром 20– 50 мм |
погонный метр |
250–450 |
|
|
Прокладка, размещение, фиксация медных труб диаметром 15–42 мм |
погонный метр |
100–400 |
|
|
Устройство трубной теплоизоляции внутренний диаметр 18–40 мм |
погонный метр |
20–40 |
Что нужно помнить, если вы решили самостоятельно провести систему отопления в собственный дом? Независимо от выбора схемы отопления в доме качество будет определяться не только выполненным монтажом, но и выбранными трубами и оборудованием. Следует приобретать только проверенные и качественные материалы у зарекомендовавших себя поставщиков. Компания «СантехСтандарт» успешно занимается продажей необходимого оборудования для монтажа системы отопления в частном доме. Предлагаемые компанией материалы и оборудование одобрены специалистами самой компании и прошли сертификацию по системе ГОСТ Р.
В каталоге компании «СантехСтандарт» вы найдете все необходимое для устройства системы отопления в вашем доме: от металлопластиковых и ППР труб необходимых диаметров до циркуляционных насосов, батарей, фитингов и оборудования для пайки.
Èçîáðà æåГГЁГҐ
Проблема организации системы отопления собственного дома – одна из ключевых при проведении строительства, реконструкции, капитального ремонта и т.п . Даже при покупке готового загородного здания следует этому вопросу уделять самое пристальное внимание. А для этого в обязательном порядке следует иметь представление о существующих типах отопительных систем, об их достоинствах и недостатках, об эксплуатационных особенностях.
Изо всех видов отопления лидером по по пулярности остается водяное – с трубами, переносящими разогретый жидкий теплоноситель от котла к радиаторам, конвекторам или контурам теплого пола. Несмотря на громоздкость такой системы, масштабность работ при создании, реальной альтернативы, если оценивать по совместным критериям «ценовая доступность – эффективность – экономичность», пока нет. Ну а уже среди всех водяных систем наиболее проста в исполнении – однотрубная . Как планируется и монтируется однотрубная система отопления частного дома своими руками – будет рассмотрено в настоящей публикации.
Что отличает однотрубную систему отопления
Главная особенность однотрубной системы отопления, наверное, уже сразу понятна из самого названия.
Циркуляция теплоносителя здесь организована по одной магистральной трубе, которая образует кольцо, начинающееся и заканчивающееся в отопительном котле. К этой трубе последовательно или параллельно подключены все радиаторы отопления.
Отличить внешне однотрубную и двухтрубную систему – совсем несложно, даже просто взглянув на радиатор отопления.

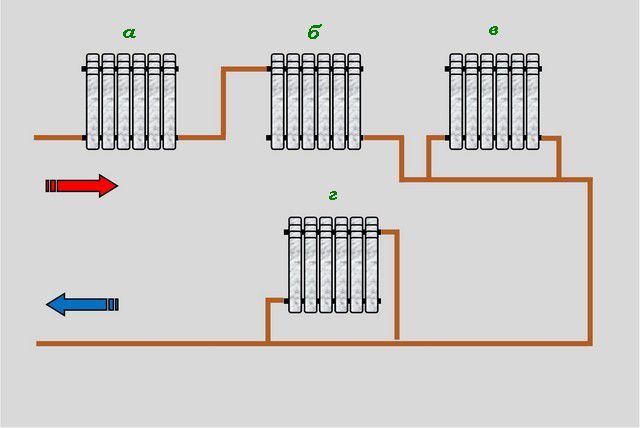

Несмотря на разницу в подключении радиаторов — все это однотрубная система
Несмотря на разнообразие вариантов подключения батарей, представленное на рисунке, все это относится к однотрубной разводке. Варианты «а» и «б» показывает последовательное размещение радиаторов – труба как бы проходит сквозь них. В вариантах «в» и «г» батареи поставлены параллельно трубе. Но в любом случае , и вход и выход из любого радиатора «опираются» на одну общую магистраль.
Для наглядности, чтобы легче было разобраться, приведем схему двухтрубной разводки:

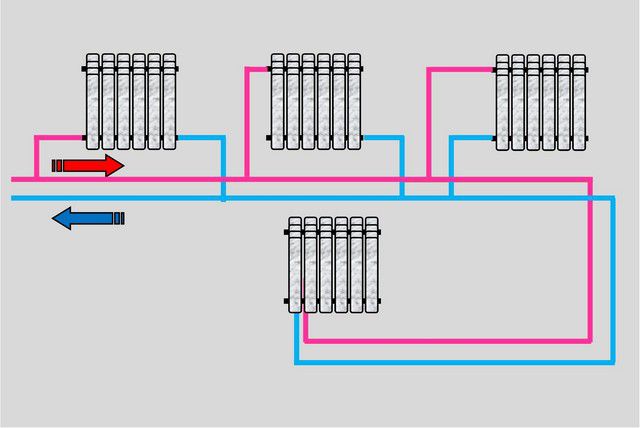

Всегда, при любой схеме врезки батареи, вход в нее идет от магистрали подачи, а выход замыкается на трубу «обратки».
Даже неискушенному в вопросах создания системы отопления, скорее всего, сразу становится понятен основной недостаток однотрубной схемы. Разогретый в котле теплоноситель, проходя последовательно через расположенные радиаторы, остывает, и в каждой последующей батарее его температура ниже. Особенно заметен будет этот перепад, если сравнить первую точку теплообмена, расположенную ближе всего к котельной, с самой последней в «цепи».
Существуют определенные методы, позволяющие в определенной мере нивелировать этот недостаток – о них будет рассказано ниже.
Достоинства однотрубной системы
Как бы то ни было, однотрубная схема системы отопления пользуется достаточно широкой популярностью, которая обусловлена ее преимуществами:
- Такая разводка требует минимального количества материала – (можно смело говорить примерно о 30 – 40% экономии на трубах).
- Исходя из первого пункта – существенно меньше масштаб проводимых монтажных работ.
- Схема разводки несложна, и потому с задачей самостоятельного монтажа сможет справиться большинство хозяев , имеющих определенные навыки в сантехнических работах.
- Однотрубная система является чрезвычайно надежной – один раз правильно смонтированная и отлаженная, она не будет требовать вмешательства в свою работу долгие годы. При этом не требуется каких-либо сложных регулировочных узлов или оборудования.
- Подобная система – достаточно универсальна, и при желании ее можно смонтировать как в одноэтажном доме, так и на нескольких уровнях, естественно, несколько меняя требуемую оснастку и адаптируя схему подключения.
Одна труба проходит вдоль поверхности пола — она не слишком бросается в глаза и ее несложно задекорировать
- Магистральная труба всегда проходит вдоль пола (за исключением вариантов со стояками, которые будут рассмотрены ниже). Подобное расположение дает возможность без особых затрат задекорировать трубу, например, закрыв ее , после соответствующей термоизоляции, финишным напольным покрытием. Да и, в конце концов, одна низкорасположенная труба не так бросается в глаза, и скрыть ее всегда проще, нежели две.
Недостатки однотрубной схемы отопления
Однотрубные системы отопления активно применялись в промышленном масштабе, при возведении жилых и общественных зданий. Строителей, наверняка , в полной мере устраивали простота монтажа и экономичность в плане расхода материалов, поэтому недостатки системы отходили на второй план. Но вот при частном строительстве «минусы» однотрубной системы и знать, и принимать в расчет придется , так как они достаточно существенные.
- О главном уже упоминалось – в самом упрощенном виде разводки невозможно добиться равенства температур теплоносителя во всех батареях контура.Один из выходов – это постепенно увеличивать количество секций от помещения к помещению по мере удаления от котла, чтобы достичь равной теплоотдачи за счет повышения площади активного теплообмена. Но при этом , понятно, уже сложно будет говорить об экономии на материалах – радиаторы могут стоить куда больше, чем трубы.
Есть и другие способы выравнивания температуры – о них разговор пойдет ниже.
- Если планируется система отопления с естественной циркуляцией, то можно столкнуться с трудностями в плане соблюдения обязательного требуемого уклона труб. При однотрубной системе магистраль расположена вдоль пола, и если помещение достаточно просторное, или периметр зд ания имеет большую протяженность , то справиться с такой задачей порой просто невозможно.
Вывод – однотрубная система с естественной циркуляцией подойдет лишь для компактных в плане зданий. В ином случае – установка циркуляционного насоса станет обязательной. Впрочем, установить насос сейчас с тараются при любой возможности, а многие современные котлы отопления уже имеют встроенный узел обеспечения циркуляции.
- Однотрубная система совершенно исключает врезку в нее , помимо радиаторов отопления, контуров «теплых полов». Если в перспективе хозяева предполагают в каком-либо из помещений организовать водный подогрев пола, то лучше сразу монтировать двухтрубную систему.
Схемы разводки однотрубной системы отопления
Общий контур однотрубной системы чаще всего располагается вдоль внешних стен помещений дома и проходит параллельно полу (или с необходимым уклоном). А вот схема включения в этот контур радиаторов отопления может различаться. Рассмотрим возможные варианты – от самых простых к более сложным и эффективным.
Так как принципиальная схема разводки труб и общей оснастки не меняется, то от рисунка к рисунку сохранится общая нумерация узлов, с указанием только вновь появившихся элементов.
Самые простейшие схемы
А. Самая простая разводка однотрубной системы:
Цифрами на схеме показаны:
1- отопительный котел . От котла вверх уходит главная труба подачи (поз. 2). На схеме представлен вариант однотрубной системы отопления открытого типа , поэтому в самой верхней точке разводки смонтирован расширительный бак (поз. 3).
Если система работает по принципу естественной циркуляции, то для однотрубной разводки обязателен стартовый участок – так называемый «разгонный коллектор» (поз. 4). Он не допустить застоя теплоносителя в системе и придаст дополнительный импульс циркуляции жидкости по трубам. Высота этого разгонного коллектора над первым радиатором (h 1) – не менее полутора метров.
Сами радиаторы отопления (поз. 5) в простейшей схеме установлены последовательно с нижним подключением входа и выхода с противоположных сторон. Понятно, что при прокладке трубы для обеспечения естественной циркуляции соблюдается уклон (он показан коричневыми стрелками).Мало того, должно быть соблюдено превышение последнего радиатора в цепочке над котлом отопления (h 2). Чем больше эта величина, тем лучше, поэтому котельные нередко размещают в цокольных помещениях или делают искусственное заглубление пола в месте установки прибора. Максимально допустимое значение h 2 – 3 метра.
Чтобы избежать всех этих сложностей, оптимальным решением станет установка насосного узла (поз. 6).Он включает сам насос (поз. 7), байпас (перемычку) и систему кранов (поз. 8) которые позволяют при необходимости проводить переключение с принудительной циркуляции на естественную (например, если в районе постройки перебои с электропитанием не являются редкостью).
Необходимо предусмотреть еще один момент – возможность выпуска воздушных пробок , которые могут скопиться в верхней точке радиаторов. Для этого на батареях размещают воздухоотводчики (поз. 9).

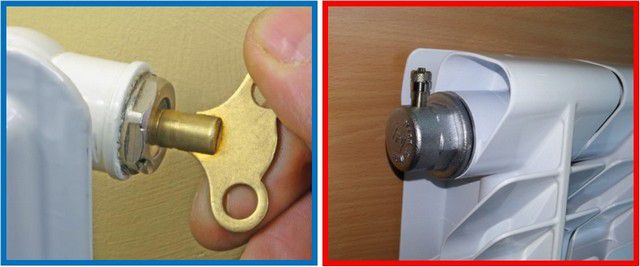

Слева — кран Маевского. Справа — автоматический воздухоотводчик
Они могут представлять собой краны Маевского, которые периодически откручиваются для выхода воздуха. Более дорогой вариант – автоматические воздухоотводчики , которые не требуют вмешательства человека.
Такая схема подключения радиаторов является самой примитивной, так как в ней в максимальной степени сказываются все недостатки однотрубной системы. Последние радиаторы в контуре всегда будут значительно холоднее первых.

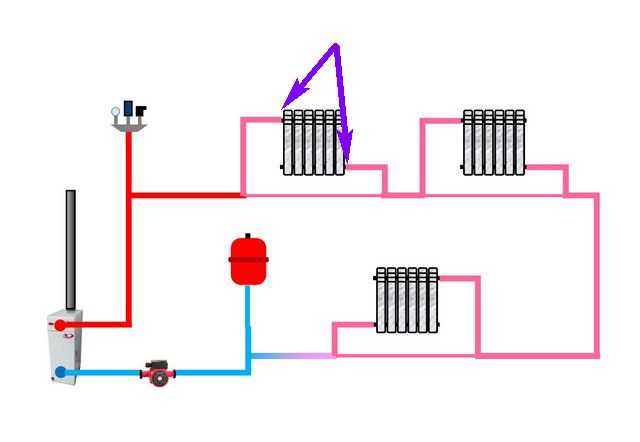

Б. В следующей схеме предусмотрено лишь одно улучшение – радиаторы подключены по диагонали (показано фиолетовым стрелками).
Такое прохождение теплоносителя через батарею способствует максимальной отдаче тепловой энергии и более равномерному прогреву всех секций. Но разница температур в первом и последнем радиаторе, очевидно, будет еще выше. Кроме того, такая схема врезки батарей существенно снижает возможности естественной циркуляции теплоносителя, а при длинном общем контуре вообще станет невозможной.Значит, без циркуляционного узла обойтись не удастся.
В. Для такой разводки больше подойдет система открытого или закрытого типа с принудительной циркуляцией. На схеме ниже представлен вариант с герметичным расширительным бачком.

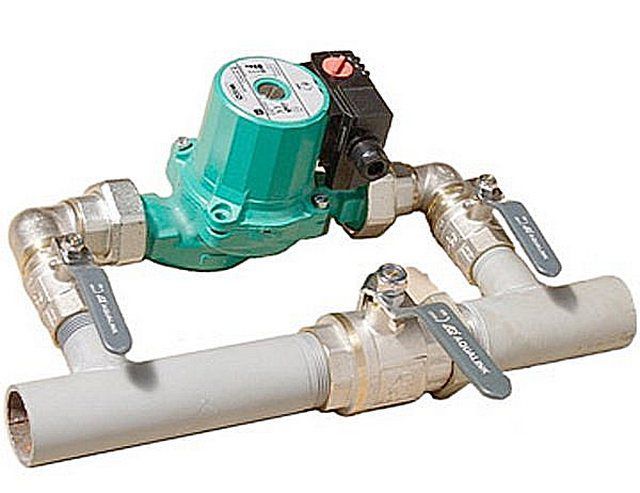

Насос в данном случае врезан непосредственно в магистральную трубу (хотя может сохраниться и ране указанная схема его обвязки). Основное же отличие – это расширительный бак мембранного типа (поз. 10), который обычно устанавливается на «обратке» неподалеку от котла (регламентации здесь нет – выбирается оптимальное с точки зрения компоновки и удобства эксплуатации место). И второй обязательный элемент – «группа безопасности» (поз. 11), состоящая из предохранительного клапана , рассчитанного на определенное значение предельного давления в системе, автоматического воздухоотводчика и прибора визуального контроля – манометра.

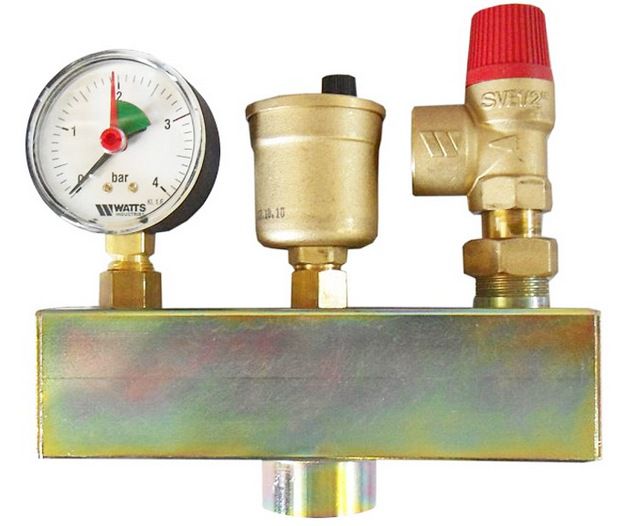

Собранная в одном корпусе «группа безопасности»
В дальнейшем, при рассмотрении схем будет показана только закрытая система с принудительной циркуляцией. Это делается лишь для того, чтобы не перегружать рисунки линиями. А в целом же перед владельцем дома выбор остается тот же – закрытый или открытый расширительный бак, а циркуляция естественная, принудительная или комбинированная.
У всех трех приведённых выше схем есть один общий важный недостаток. Он заключается в том, что при выходе из строя и аварийного демонтажа любого из радиаторов система становится временно полностью неработоспособной, так как контур разрывается.
Поэтому, если уже принято решение смонтировать однотрубную систему отопления, то оптимальным выбором станет «ленинградка», которая позволяет уйти от многих характерных недостатков и дает больше возможностей в плане регулировок.
Модернизированный вариант однотрубной системы отопления – «ленинградка »
Откуда пошло это устоявшее название, «ленинградка», доподлинно неизвестно. Возможно, именно в Северной столице специалистами НИИ был разработан технический регламент подобной системы отопления. Не исключено, что при начале масштабного жилого строительства в стране какие-то ленинградские строительные организации первыми поставили такую схему «на поток». Как бы то ни было, именно «ленинградка» была рассчитана на массовое строительство, как малоэтажное, так и высотное, и ее конструкция, при экономичности в плане расхода материалов и при несложности монтажа, позволяет достаточно эффективно использовать тепловую энергию в больших по протяжённости контурах отопления.
Главное отличие «ленинградки» — вход и выход на каждом из радиаторов соединены перемычкой – байпасом. Или же другой вариант – от магистральной трубы сделаны отводы ко входу и выходу каждой из батарей.
Принципиальная схема «ленинградки» показана на рисунке:
Базовая схема однотрубной системы — «ленинградки»
Наличие байпаса (поз. 12) позволяет более равномерно распределять тепло по радиаторам, в разной мере удаленным от котла отопления. Даже если через какую-либо батарею ток теплоносителя прервется (например, случился засор или образовалась воздушная пробка), система все равно будет работоспособной.
На представленной схеме показан самый простой вариант «ленинградки», без оснащения какими бы то ни было регулировочными устройствами. Он нередко применялся раньше, и опытные мастера уже знали, какой примерно диаметр байпаса требуется на той или иной батарее для того, чтобы в максимальной степени выровнять температуру во всех точках. Так, совершенно незначительное увеличение количества труб позволяет снизить общее число секций батарей в удаленных от котельной помещениях.
Тот же вариант, но с диагональной врезкой батарей, улучшающей их общую теплоотдачу:
Но и это еще не все. Во-первых, самостоятельно просчитать диаметр перемычки для каждой батареи – очень сложно. А во-вторых, такая схема пока не предусматривает возможности демонтажа любого отдельно взятого радиатора без нарушения замкнутости общего контура. Поэтому лучше всего использовать модернизированную модификацию «ленинградки»:
Модернизированная схема — с кранами и регулировочными вентилями
В этом варианте каждый радиатор с обеих сторон окружен кранами (поз. 13). В любой момент можно «отсечь» батарею от общей трубы – например, когда помещение по каким-либо причинам временно не нуждается в отоплении, или в случае возникновения необходимости демонтажа для ремонта или замены. Работа системы при этом никак не нарушится .
Эти краны, по большому счету, можно использовать и для регулировки нагрева конкретного радиатора, увеличивая или снижая ток теплоносителя.
Но разумнее будет установить здесь шаровые краны, которые рассчитаны преимущественно на работу в двух положениях – «открыто» или «закрыто». А для регулировки будет служить игольчатый балансировочный вентиль, смонтированный на байпасе (поз. 14).
Та же схема – с диагональным подключением:
А вот подобное подключение – на фотографии:

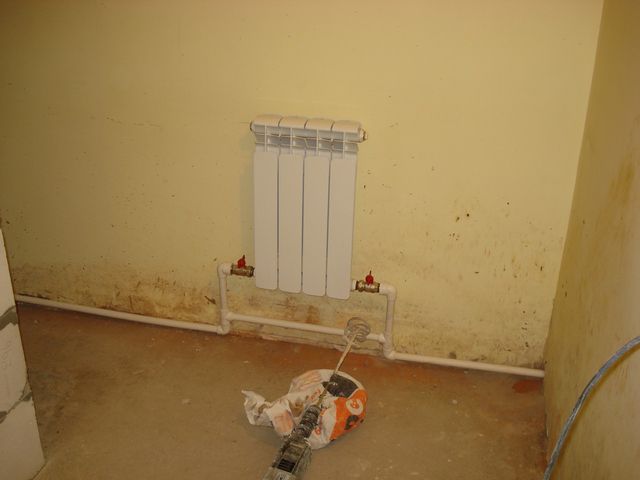

Радиатор подключен к «ленинградке»
- Синие стрелки – запорные шаровые краны на входе и на выходе радиатора.
- Зеленая стрелка – балансировочный вентиль.
Подобная модернизированная система «ленинградки» дает возможность, при необходимости, монтировать систему не единым закольцованным контуром, а с выделенными участками – ответвлениями. Например, так можно организовать разводку в двухэтажном здании, или же в доме, имеющем «крылья» или боковые пристройки.
«Ленинградка» с дополнительным ответвленным контуром
В этом случае от магистральной трубы делается отводка (поз. 16), идущая на дополнительный контур отопления, и врезка в обратную трубу (поз. 17). А на «обратке» дополнительного контура (поз. 15) целесообразно установить еще один игольчатый регулировочный вентиль (поз. 18), с помощью которого можно добиться сбалансированности совместной работы обеих ответвлений.

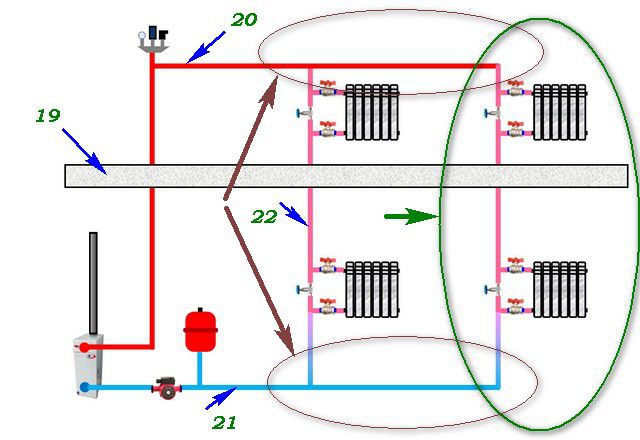

Для двухэтажного дома возможен и еще один вариант. Если планировка помещений в общих чертах совпадает, то будет рациональным применить систему вертикальных стояков.
19 – межэтажное перекрытие.
20 – труба подачи от котла.
21 – труба «обратки».
22 – стояки, в которые включены радиаторы по схеме «ленинградки» с регулируемым байпасом.
Здесь, правда, есть один интересный момент. Каждый сток сам по себе организован по принципу однотрубной системы (выделено зеленым цветом). Но если рассматривать систему в совокупности, то стояки включены уже в двухтрубную систему – каждый из них подключен параллельно к трубе подачи и к обратке (выделено коричневым). Таким образом, налицо гармоничное сочетание достоинств обеих систем.
Видео: система отопления «ленинградка»
Планирование системы отопления
При проведении предварительного планирования любой системы отопления необходимо учесть немало нюансов, напрямую влияющих на ее эффективность. Очень важно правильно определиться с выбором основных элементов – котла, радиаторов, труб для создания контуров, расширительного бака, циркуляционного насоса. В идеале, подобный расчёт необходимо поручить специалистам. Но знать основы и уметь ориентироваться в таких вопросах – никогда не будет лишним.
Какой потребуется котел ?
Главное требование к котлу: его тепловая мощность должна в полной мере обеспечивать эффективность отопительной системы – поддерживать требуемую температуру во всех обогреваемых помещениях и полностью восполнять неизбежные теплопотери.
В данной публикации не будет останавливаться на разновидностях отопительных котлов. Каждый домовладелец принимает индивидуальное решение – исходя из доступности и стоимости энергоносителей, наличия или отсутствия возможности оборудования котельной, складирования топлива, учитывая свои финансовые возможности по приобретению того или иного оборудования.
Но вот мощность котла – это тот общий параметр, без учета которого создать рациональную и эффективную систему отопления нельзя.
Можно встретить массу рекомендаций по простейшему самостоятельному расчету требуемой мощности. Как правило, рекомендуется исходить из соотношения 100 Вт на 1 м² площади дома. Однако, подобный подход дает лишь приблизительное значение. Согласитесь, что здесь не принимаются во внимание ни разница в климатических условиях региона, ни особенности помещений. Поэтому предлагаем воспользоваться более точной методикой.
Для начала, составьте небольшую таблицу, в которой укажите все помещения своего дома и их параметры. Наверняка , у каждого хозяина есть план здания, и, зная особенностисвоих «владений», на заполнение такой таблицы он потратит совсем немного времени. Пример приведен ниже:
| комната | площадь, кв. м | наружная или балконная дверь | наружные стены, количество, куда смотрят | окна, количество и тип | размер окон | требуется для обогрева, кВт |
|---|---|---|---|---|---|---|
| ИТОГО: | 18,7 кВт | |||||
| прихожая | 6 | 1 | 1, С | - | - | 2.01 |
| кухня | 11 | - | 1, В | 2, двойной стеклопакет | 120×90 см | 1.44 |
| гостиная | 18 | 1 | 2, Ю.З | 2, двойной стеклопакет | 150×100 см | 3.35 |
| спальная | 12 | - | 1, В | 1, двойной стеклопакет | 120×90 см | 1.4 |
| детская | 14 | - | 1, З | 1, двойной стеклопакет | 120×90 см | 1.49 |
| так далее по всем помещениям | … |
Теперь, когда данные подготовлены, переходите к калькулятору, размещенному ниже, и просчитайте потребность в тепловой энергии для каждого помещения с занесением в таблицу – это очень просто. Останется затем лишь просуммировать все значения.
