Щетка стеклоочистителя с подогревом: выбор, установка, отзывы. Как сделать дворники с подогревом своими руками? Избавь себя от зимних проблем

Зима со своим морозными днями доставляет немало хлопот автомобилистам — это и скользкое дорожное покрытие, и снег со льдом, которые по утрам (после длительного простоя) покрывают машину и весьма тяжело подаются очистке. Вдобавок к этому еще и щетки стеклоочистителя (), обмерзая, перестают нормально выполнять свою функцию, а иногда и вовсе примерзают к стеклу так сильно, что оторвать их от последнего просто невозможно.

Хотя, конечно, проблема обмерзания и оттаивания стекол характерна больше для уже неновых авто, так как практически все машины, выпускаемые сегодня, оснащаются подогревом стекол, еще не сойдя с конвейера, путем внедрения в их конструкцию мелкой нагревательной сетки, которая не вредит обзору, но весьма быстро прогревает стекло и находящиеся на нем дворники.

Ну, а тем автовладельцам, машины которых не имеют опции электрического обогрева лобового стекла, остается либо каждый раз ждать прогрева авто, пока теплый воздух печки обогреет стекло, либо осуществить небольшой тюнинг, соорудив подогрев дворников своими руками, и навсегда забыть о проблеме замерзших стекол.

К слову, в последнем случае конструкцию для подогрева дворников сооружать самостоятельно совсем необязательно, ведь в настоящее время ее можно всегда приобрести практически в любом автомагазине. Причем их существует даже несколько видов: с подогревом стекла в зоне покоя стеклоочистителей либо с непосредственным расположением нагревательного элемента внутри дворников. Вам нужно лишь выбрать подходящий для себя вариант и осуществить его установку.

Ну, а для тех, кто не ищет легких путей, мои дальнейшие рекомендации.

Как сделать дворники с подогревом своими руками?

Итак, для того, чтобы своими руками соорудить подогрев дворников (его вид пока не имеет значения), вам в первую очередь понадобится нагревательный элемент.

Если последний будет располагаться на определенной зоне стекла, то сделать самостоятельно его не получится – нужно будет приобрести уже готовый нагревательный элемент, который имеет возможность наклеивания на стеклянную поверхность. А если вы планируете внедрить этот элемент непосредственно в саму щетку стеклоочистителя, то здесь уж вариантов может быть несколько, в большинстве своем они будут определяться самой щеткой.

К примеру, в каркасных щетках можно применить внедрение в имеющуюся в резинке стеклоочистителя полость нихромовой проволоки (толщиной порядка 0,3 мм и длинной равной удвоенной длине щетки + 20 см), конечно, при условии наличия такой полости. Эту проволоку необходимо будет просто выровнять, накалив над горящей плитой, установив в дворники, подключить к бортовой сети (как это сделать, читайте ниже).

А, например, для бескаркасных щеток можно изготовить нагревательный элемент, намотав в плоский жгут провода МГТФ (общая длина провода, применяемого для одной щетки в жгуте должна быть порядка 10 м). Эта конструкция скрепляется скотчем и оборачивается для лучшего распределения тепла фольгой.

Внедрив созданный нагреватель в щетку стеклоочиститель, его следует надежно и правильно подключить к бортовой сети автомобиля. Что это значит?

1. «На совесть» спаять все контакты и изолировать их термоусадочной изоляцией, а провода (использовать только многожильные, к примеру, ШВП сечением 0,35 кв.мм.), идущие по стойкам дворников, хорошенько закрепить и спрятать (желательно), одев на них куски гофрированной пластиковой трубки подходящего размера.
2. Подключить нагреватели через реле соответствующей мощности (порядка 10-15А), а управляющий реле провод вывести к замку зажигания (подключать на контакт, где ток подается во время включения зажигания). В разрыве на приборной панели установить выключатель.
3. На подающем силовом проводе (идет от аккумуляторной батареи к реле включения подогрева) установить плавкий предохранитель (10-15А подбирается индивидуально).

Когда все эти действия будут выполнены, можете себя поздравить – подогрев дворников своими руками вами успешно произведен. Теперь даже самые лютые морозы вам и вашему железному другу будут не страшны. Кстати, о подогреве зеркал своими руками.

Совет. Блок с реле и предохранителем лучше всего устанавливать в моторном отсеке, ближе к точке соединения с проводами, идущими от щеток. Такое расположение снизит нагрузку на сеть и сократит риск возникновения пожара в салоне автомобиля.

Проблема примерзания дворников к лобовому стеклу в зимнее время знакома многим автолюбителям. Даже наличие функции фиксации дворников в сервисном положении часто не спасает. Более того, замерзание налипшего снега препятствует качественной очистке лобового стекла. Для людей, не собирающихся мириться с такого рода неудобствами, рассмотрим, как сделать дворники с подогревом своими руками.

АЛЬТЕРНАТИВНЫЕ ВАРИАНТЫ

Если с понятиями силы тока, сопротивления, короткого замыкания, принципом работы реле, основными правилами установки и подключения дополнительного электрооборудования вы знакомы лишь отдаленно, то идею изготовления подогрева дворников своими руками лучше оставить до лучших времен. В качестве альтернативы можно предложить:

• купить готовые дворники с подогревом. Некоторые модели укомплектовываются модулем управления, который способен автоматически включать/выключать подогрев, в зависимости от изменения температуры. Питается подогрев от гнезда прикуривателя, поэтому нет необходимости вмешиваться в электропроводку автомобиля. К тому же если вы и захотите вывести включение на отдельную кнопку, это потребует меньше усилий, нежели полноценное изготовление подогрева;
• установить подогрев зоны дворников, который спасет от примерзания щеток к стеклу. Единственное - помните, что при использовании в сильный мороз возрастает риск получить трещину лобового стекла из-за большого перепада температур.

ВАРИАНТЫ САМОСТОЯТЕЛЬНОГО ИЗГОТОВЛЕНИЯ

Исследовав всплывающие в сети материалы по запросу «дворники с подогревом своими руками», можно сделать вывод, что существует 3 популярных способа реализации подогрева:

ВАРИАНТ С НИХРОМОВОЙ НИТЬЮ

Для изготовления подогрева рекомендуется использовать нихромовую проволоку диаметром 0.32 мм². Обязательно рассчитайте потребление тока, чтобы установить предохранитель нужного номинала и выбрать сечение проводов. К примеру, 1 м нити серии Х20Н80 и диаметром 0.32 мм² имеет сопротивление 13,7 Ом. При известном напряжении и сопротивлении мощность можно узнать по формуле W = U 2 /R , где W — мощность, U 2 - напряжение в квадрате, R - сопротивление. Можно вычислить, что мощность будет равна 14,3 Вт (14*14/13,7). Имея мощность, мы можем рассчитать силу тока по формуле I = W/U , где I - сила тока, W - мощность, U - напряжение. Сила тока будет равна 1 А. Рассчитав, сколько именно ушло у вас проволоки на обогрев щеток, вы сможете по указанному принципу рассчитать силу тока для выбора сечения проводов (удобней всего воспользоваться готовыми таблицами для подбора сечения по силе тока). Настоятельно рекомендуем ознакомиться со статьей о правильном выборе предохранителей, также немаловажно выбирать сечение проводов с небольшим запасом.

Особенности установки нити:

• проволока должна быть надежно зафиксирована;
• нихромовая нить не имеет изоляции, поэтому недопустимо касание двух и более точек проволоки к металлическим элементам - это приведет к короткому замыканию;
• в местах, где нить выглядывает из щетки, для компенсации температурной деформации необходимо надеть изоляцию;
• поскольку места соединения нити и проводов становится крайне жесткими, должны быть в неподвижном состоянии. Это позволит местам пайки не обломаться при работе дворников.

В сети вы можете найти фотоотчеты изготовления обогрева для щеток «Хорс». Точную последовательность действий мы не описывали, так как конструкции дворников различного типа будут отличаться.

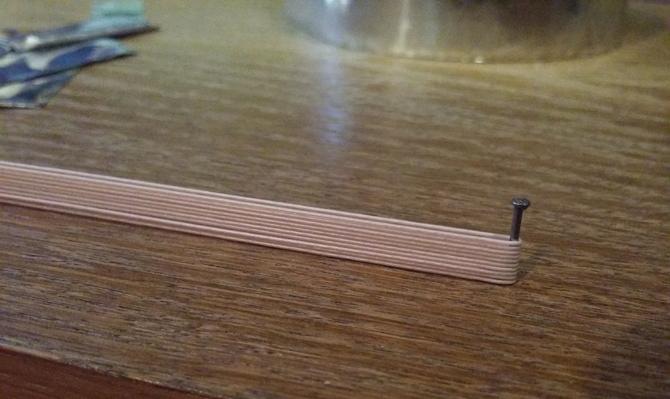

МГТФ ПРОВОЛОКА

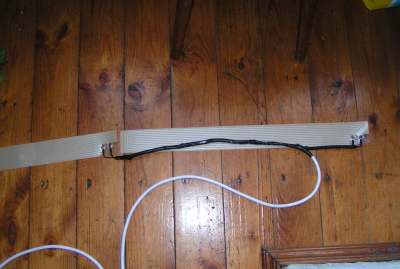

Для изготовления нагревательного элемента забейте два небольших гвоздика на расстоянии, равном месту установки нагревателя в дворник. Обмотайте гвозди, как это показано на фото, после чего элемент можно установить под кожух бескаркасной щетки. Учтите, что концы провода МГТФ должны быть посредине дворников. Для лучшего распределения температуры получившийся шлейф можно обмотать фольгой. Для вывода проводов, скорее всего, придется делать отверстия в корпусе либо крепежных элементах.

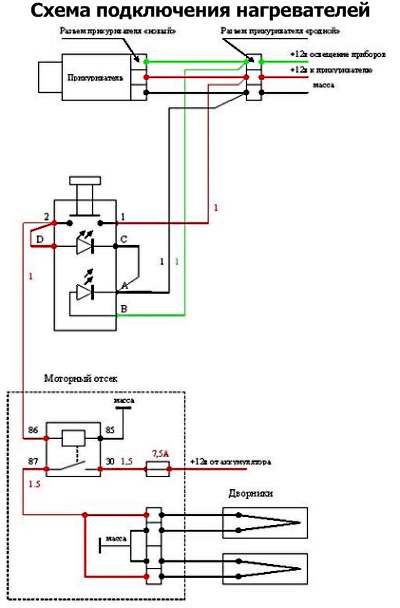

СХЕМА ПИТАНИЯ

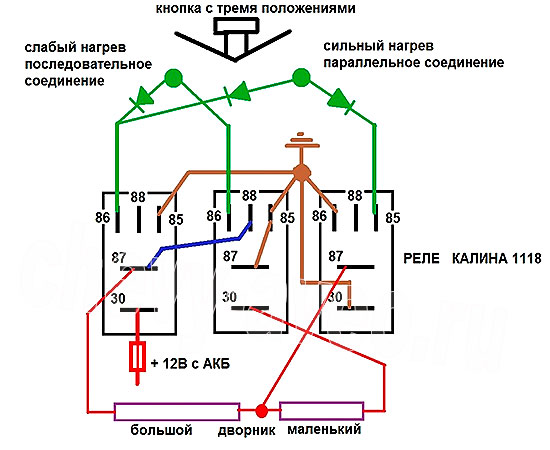

Подключение щеток с подогревом осуществляется через 4-контактное реле. Наибольший нагрев будет при параллельном подключении. Силовой + для питания подогрева лучше взять напрямую с АКБ, расположив предохранитель как можно ближе к батарее. Управляющий + реле можно взять с силового плюса, тогда нажатие кнопки в салоне должно подавать - на второй управляющий вывод реле.

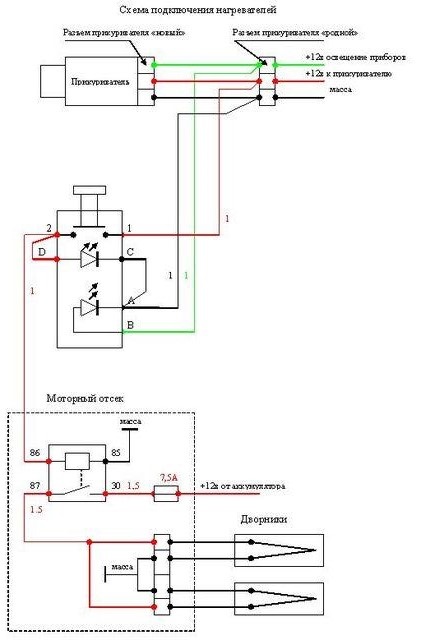

На приведенной ниже схеме управляющий + взят от прикуривателя в салоне, а силовой и управляющий - замкнуты на массу. Такое подключение позволяет реализовать подсветку кнопки включения подогрева дворников.

Возможный вариант подключения

Многие владельцы автомобилей, проживающие в регионах с холодным климатом, задумываются над вопросом о том, как сделать дворники с подогревом своими руками. Особенно интересна эта тема для тех, кто оставляет автомобиль под открытым небом на ночь. В таком случае утром начинаются проблемы не только с запуском холодного двигателя, но и с очисткой от наледи стёкол машины.

Для облегчения запуска двигателя используют различные присадки в моторные масла. Для борьбы с обмерзанием остекления машины также изобретают различные устройства и приспособления.

Как сделать дворники с подогревом своими руками рассмотрим в этой небольшой статье. Такой вид щёток появился сравнительно недавно, но уже завоевал симпатии у многих водителей. Суть их работы заключается в способности нагреваться, а это позволяет очищать стекло значительно быстрее и эффективнее. Купить такие изделия сегодня не проблема, но находятся и такие водители, которые хотят изготовить их самостоятельно.

Применение таких щёток сулит ещё и экономическую выгоду, так как отпадает необходимость длительной работы двигателя в режиме прогрева, для того чтобы теплый воздух в салоне смог растопить образовавшуюся на стекле наледь. Иногда для этого требуется довольно длительный период и некоторый расход топлива.

Новым машинам в процессе изготовления устанавливают стёкла с подогревом встроенной спиралью. Автомобили более ранних выпусков таких опций не имели, поэтому их владельцы решают такие проблемы сами. Если, кроме желания изготовить щётки с подогревом имеется опыт работ в области электротехники, есть необходимый инструмент и материалы, можно приступить к работе.

Что нужно сделать?

Чтобы изготовить такие изделия, нужно приготовить:

• Нагревательный элемент из нихромовой проволоки;
• Резиновая щётка, в которой имеется полость внутри;
• Монтажный провод для подачи напряжения бортовой сети к нагревателю;
• Термоусадочную изоляцию.

Процесс изготовления начинают с нагревательного элемента. Для этой цели понадобиться отрезок из нихромовой проволоки, диаметр которой равен 0,3 мм. Понадобиться кусок равный двум длинам щетки плюс ещё 20 см. Ему нужно придать требуемый вид, другими словами, провод нужно выпрямить. Это легко делается с помощью тонкого шила и плоскогубцев. На шило наматывают несколько витков и тянут плоскогубцами за свободный конец.

Подготовленный таким образом нагреватель отжигают на открытом огне и охлаждают на воздухе. Желательно измерить сопротивление этого нагревательного элемента. Оно должно быть примерно 9 Ом.

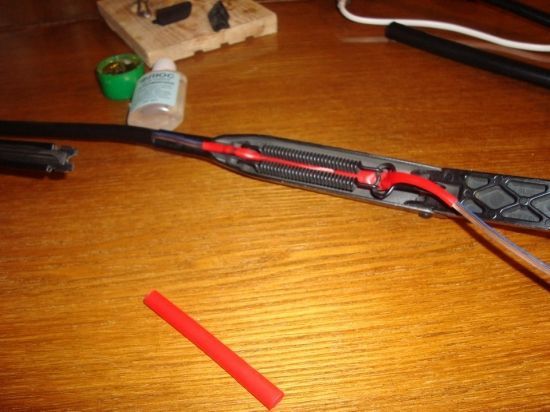

Нагревательный элемент нужно осторожно, чтобы не порвать резину, вставить в щетку. Обычно нагревательный элемент устанавливается во внутреннюю полость щётки, но существуют конструкции и без внутренних полостей. Это несколько сложнее, но выполнимо при аккуратном обращении с резиновой щёткой.

Наибольшие трудности возникают при подсоединении нагревателя к бортовой сети автомобиля. Большинство дворников изготовлены из металла, а он является проводником электрического тока. Необходимо изготовить дополнительную площадку для размещения на ней контактной группы. Гораздо проще будет выполнить подключение дворников изготовленных из пластмассы, которая представляет собой изолятор.

Для подачи питания на нагревательный элемент нужен провод. Хорошо для этой цели использовать провод марки ШВП. Для хорошей сопротивляемости изгибанию при работе стеклоочистителей, он должен быть многожильным, а его сечение должно быть равно примерно 0,35 мм2. Подачу напряжения можно осуществить примерно как на схеме:

При внимательном её рассмотрении можно заметить, что необходимо иметь дополнительно следующие компоненты:

• Переключатель;
• Реле включения;
• Предохранитель.

Это широко распространённые радиодетали, проблем с их покупкой не будет. Выключатель желательно приобретать со встроенной подсветкой. Это позволит не оставлять подогрев постоянно включенным. Свечение светодиодов будет напоминать о включении обогревателей. Автомобильное реле должно быть рассчитано насилу коммутируемого тока примерно на 10-15 ампер. Его применение позволит разгрузить от токовой нагрузки.

26 августа 2017

Автолюбители, эксплуатирующие свои машины круглогодично, прекрасно знакомы с проблемой примерзания и обледенения «дворников». Чтобы вернуть резиновым элементам эластичность и работоспособность, их приходится постоянно очищать ото льда вместе с замерзшей зоной стекла. Если вы часто оказываетесь в подобной ситуации, вопрос нужно решать кардинально – организовать электроподогрев щеток стеклоочистителя. Дополнительное оборудование стоит недорого и устанавливается на автомобиль самостоятельно.

Способы оттаивания стеклоочистителей

Традиционно нижняя часть стекла обогревается путем обдува горячим воздухом, подаваемым вентилятором салонного отопителя. Проблема в том, что оттаивание происходит слишком долго: сначала необходимо прогреть двигатель и охлаждающую жидкость, чтобы получить теплый воздух, затем потребуется еще 15–20 мин на растапливание льда.

Существует несколько альтернативных вариантов решения вопроса:

• организовать обогрев зоны покоя щетокс помощью накладного нагревательного элемента;
• приобрести готовые стеклоочистители со встроенной системой подогрева и подключить их к бортовой сети авто;
• самостоятельно изготовить нагревающий элемент и установить на штатные «дворники» с присоединением к электросети через прикуриватель либо отдельную кнопку.

Первый способ даст отличный результат при установке нагревателя на заднее стекло автомобиля . Дело в том, что на заводе оно проходит термическую обработку и не боится перепадов температур в разных зонах. Чего не скажешь о лобовом стекле, чей подогрев при морозе минус 15 °С и ниже спровоцирует появление трещин. Это следствие резкого повышения температуры на одном участке, на что трехслойная конструкция «триплекса» не рассчитана.

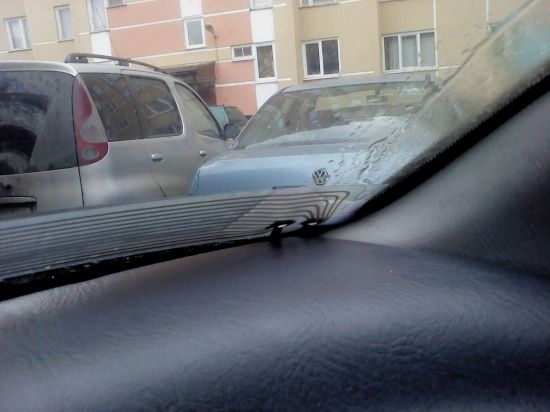

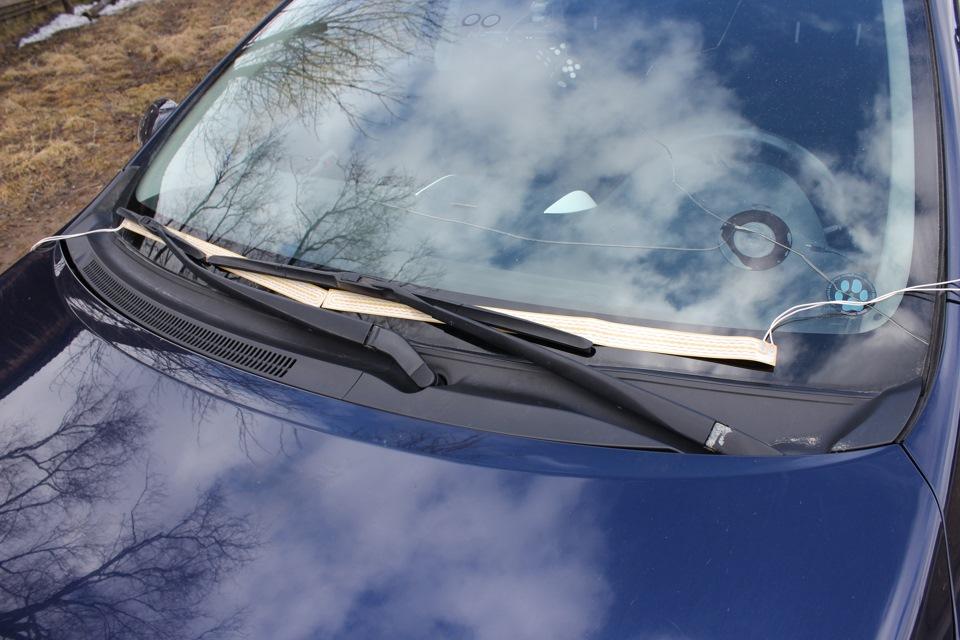

Прогрев нижней зоны стекла реализуется довольно просто: купите пленочный термоэлемент и приклейте к поверхности (в изделии предусмотрен липкий слой с одной стороны). Затем подсоедините к контактам провода, подключенные к прикуривателю либо отдельной кнопке.

Обратите внимание! При использовании нагревателя на переднем стекле не включайте его на морозе –15 °С и ниже. Сначала прогрейте автомобиль традиционным способом.

Установка подогреваемых «дворников»

Бескаркасные щетки, оборудованные заводскими термоэлементами, укомплектованы переходными модулями для крепления к стеклоочистителям автомобилей разных марок (количество – от 5 до 9 шт.). В продаже встречается несколько брендов, чьи изделия проверены водителями на практике: BREMAX, Burner и CHAMPION.

Чтобы сделать обогрев лобового стекла с помощью готовых «дворников», изучите инструкцию по эксплуатации изделия и установите их в таком порядке:

1. Демонтируйте штатные щетки с кронштейнов, а с новых деталей снимите пластиковые крышки адаптивных модулей.
2. Выберите из комплекта подходящее крепление и зафиксируйте его на адаптере, аккуратно выведя проводку через специальное отверстие.
3. Установите щетки на «дворники», пропустив провода внутри кронштейнов. Чтобы они не болтались, закрепите токонесущие жилы тонкими пластиковыми хомутами.
4. Используя любое технологическое отверстие в перегородке, проложите проводку до кнопки либо гнезда прикуривателя.

Внимание! В местах крепления стеклоочистителей к приводным валам провода натягивать нельзя, иначе жилы быстро переломятся.

Для защиты электросети автомобиля включите в цепь питания подогревателей дополнительный предохранитель номиналом 5 А. Если необходимо задействовать включение от кнопки, то рекомендуется собрать схему с реле, позволяющую защитить клавишу от больших токов.

Практика автолюбителей, пользующихся заводскими щетками, показывает, что подогрев и оттаивание стекол под резинками происходит буквально за 2–4 минуты. Не обогреваемая зона остается покрытой льдом, который приходится растапливать горячим воздухом от печки.

Сборка самодельного обогрева

Чтобы сделать подогреваемые «дворники», нужно разобраться, как устроены изделия заводского изготовления. Конструкция такова: к металлической полосе, которая служит основой щетки, приклеен пленочный нагревательный элемент, чьи контакты выведены наружу примерно посередине (где стоит крепление с фиксатором). Сверху нагреватель закрыт резиновым стеклоочистителем. Отсюда вывод: необходимо изготовить такие же плоские элементы и встроить их в штатные щетки.

Для работы вам потребуются такие материалы:

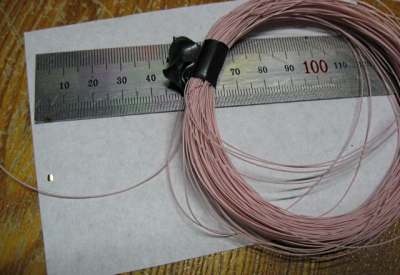

• провод марки МГТФ – 0,03 мм 2 в количестве порядка 10 м для нагревателя;
• то же, марки МГШВ либо ПВ-3 (0,12 мм 2) для подсоединения;
• термоусадочная трубка на герметизацию пайки;
• фольга алюминиевая.

Примечание. Сопротивление греющего провода для одного стеклоочистителя должно составлять не менее 5 Ом. Это даст тепловую мощность около 35 Вт при токе в цепи 2,5 А.

Для изготовления нагревательного элемента своими руками первым делом нужно снять и разобрать «дворники». Цель – точно измерить длину и ширину будущего пленочного нагревателя, ориентируясь по размерам металлической основы. Дальше действуйте так:

1. Вбейте в доску 2 гвоздя на расстоянии, равном длине основания щетки.
2. Отрежьте кусок провода по сопротивлению (указано выше) и намотайте его между гвоздями таким образом, чтобы концы оказались по центру.
3. Получившийся шлейф скрепите скотчем, снимите с гвоздей и оберните фольгой.
4. Спаяйте концы греющего провода МГТФ с присоединительным кабелем ПВ-3. На стык наденьте изоляционную термоусадочную трубку и подогрейте ее зажигалкой.

По окончании вложите самодельный нагреватель внутрь щетки, прижав его резинкой и пластмассовым фиксатором. Дальнейшая сборка и подключение к автомобильной бортовой сети выполняется по алгоритму, описанному в предыдущем разделе.

Совет. В процессе эксплуатации пользуйтесь самодельным подогревом кратковременно, дабы не разрядить аккумуляторную батарею. Включайте его на 3–5 минут, достаточных для оттаивания стекол.

Доработка силиконовых щеток

Многие хозяева автомобилей устанавливают вместо обычных «дворников» с резиновыми накладками стеклоочистители из силикона от бренда «Хорс». Изделия имеют 3 особенности:

1. Повышенная эластичность, не теряющаяся со временем.
2. Внутри накладки выполнено продольное отверстие.
3. Силикон способен выдержать нагрев до 250 °С.

В данном случае обогрев щеток делается с помощью нихромовой нити сопротивлением не менее 8 Ом. Если она закручена в спираль, то выровняйте проволоку путем нагрева малой газовой горелкой. Затем проденьте нить в отверстие и выведите концы посередине, проделав шилом наклонный канал. Чтобы припаять к нихрому медный провод, обработайте его кисточкой, смоченной в соляной кислоте. Дальше работайте по предыдущей схеме – соберите стеклоочистители и подключите их к электросети.

Если в силу разных причин вы не можете сами изготовить греющий элемент, то воспользуйтесь советом опытных водителей: перед тем как оставить авто на стоянке, приподнимите «дворники», чтобы они не обледенели и не примерзли к стеклу.
